Kia Forte: модуль удерживающей системы/подушки безопасности
Процедура утилизации модуля подушки безопасности
|
Процедура утилизации модуля подушки безопасности
|
Если оснащен подушкой безопасности для утилизации оборудования, такого как подушки безопасности и безопасности
Преднатяжители ремней безопасности сначала должны сработать устройство подушки безопасности автомобиля. Кроме того,
когда развертывать устройство подушки безопасности и должно быть развернуто квалифицированным техническим специалистом для
используемое устройство подушки безопасности не должно устанавливаться на разные транспортные средства, поэтому повторное использование
это невозможно.
|
–
|
Если вы не развернете подушку безопасности, которая должна быть развернута в случае аварии,
это может привести к серьезной травме, его необходимо выбросить после развертывания.
|
|
–
|
При утилизации автомобиля модуль подушки безопасности должен быть разработан
в состоянии в принципе, установлен в транспортном средстве. Кроме неизбежного
он не снимает модуль подушки безопасности.
|
|
–
|
Если подушка безопасности в связи с ремонтом/заменой (аварийный ремонт,
гарантийный ремонт и т.д.) Снимите модуль подушки безопасности в автомобиле
должны быть развернуты вне транспортного средства со ссылкой на соответствующий
инструкции.
(При развертывании модуля подушки безопасности это может привести к повреждению автомобиля.
внутри автомобиля.)
|
|
–
|
Модуль подушки безопасности не разлагается
|
|
–
|
Модуль подушки безопасности от повреждений.
|
|
–
|
Не роняйте модули подушек безопасности.
|
|
–
|
Раскрытие модуля подушки безопасности должно осуществляться на ровной поверхности.
земля без факторов риска.
|
|
–
|
При срабатывании устройства подушки безопасности и срабатывании не менее
7 м от устройства подушки безопасности.
|
|
–
|
Взрывы, проведенные в месте, которое не причиняет вреда
поскольку это происходит при срабатывании подушки безопасности.
|
|
–
|
Потому что курение может привести к тому, что модуль подушки безопасности во время повторного раскрытия
осуществляется в месте без надлежащей вентиляции и детектора дыма
в непосредственной близости.
|
|
–
|
При срабатывании устройства подушки безопасности всегда используйте указанные специальные
инструментов, проводимых в условиях отсутствия электрических помех
|
|
–
|
Всегда работайте в развернутом состоянии в защитных перчатках, защитных очках,
носить беруши
|
|
–
|
Когда устройство подушки безопасности развернуто, оно очень горячее на ощупь и нагревается.
а затем выдержали не менее 30 минут для охлаждения
|
|
–
|
Не погружайтесь в воду с развернутым модулем подушки безопасности.
|
|
–
|
Выбросьте сработавший модуль подушки безопасности, надежно запечатав его, а затем
помещены в прочный полиэтиленовый пакет.
|
|
–
|
Развертывание, Мойте руки водой с мылом после переупаковки
и операции по утилизации завершены.
|
|
Модуль подушки безопасности Утилизация Необходимые инструменты и оборудование
форма
|
обозначение
|
Примечания
|
|
|
Перчатки
|
|
|
|
Очки защитные
|
|
|
|
Беруши
|
|
|
|
Колесные диски с шинами 2
|
(Верх / низ)
|
|
|
Обод колеса изношенной шины не установлен 3
|
(середина)
|
|
|
Веревочный ремень / ремень с храповым механизмом
|
(Оборудование, используемое для соединения модуля подушки безопасности и шины в соответствии с
описана процедура развертывания)
|
|
|
батарея 12В
|
|
Размещен внутри транспортного средства
|
1.
|
Поверните ключ зажигания на аккумулятор (-) Снимите клемму и подождите
не менее 3 минут и более.
|
|
2.
|
Убедитесь, что каждое устройство подушки безопасности надежно закреплено.
|
|
3.
|
Следующее должно быть готово к раскрытию устройства подушки безопасности.
|
(1)
|
Снимите 2-контактный разъем подушки безопасности, которая должна быть раскрыта внутри.
автомобиль
|
|
(2)
|
Подключайте только адаптер подушки безопасности.
|
•
|
Снимите 2-контактный разъем на подушке безопасности водителя и
подключите адаптер для развертывания, чтобы заменить рулевое управление
колесо.
|
|
|
|
4.
|
Оператор находится на расстоянии не менее 7 м от транспортного средства.
|
|
5.
|
Подсоедините специальный инструмент (0957A-34100A) для срабатывания подушки безопасности и
адаптеры развертывания для подключения к внешней батарее для развертывания
|
(2)
|
специальный инструмент для срабатывания подушек безопасности (0957A-34100A)
|
|
(3)
|
Адаптер для развертывания
|
–
|
Подушка безопасности водителя, ремни безопасности, подушки безопасности пассажира, боковые
преднатяжитель подушек безопасности и шторок безопасности, преднатяжитель якоря
(0К57А-3У100А)
|
|
|
|
6.
|

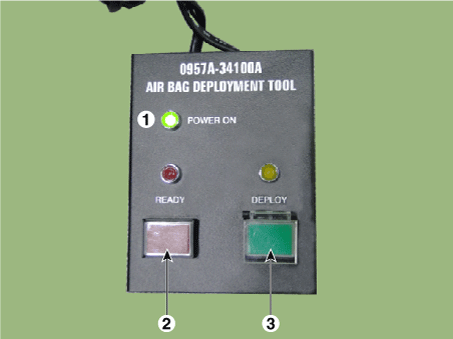

С помощью переключателя инструмента для срабатывания подушки безопасности
тем самым устройство подушки безопасности.
|
(1)
|
Когда верхняя часть подключена к батарее (12 В), POWER OF (1) горит.
|
|
(2)
|
Если, удерживая кнопку READY (2) горит READY (2), нажмите DEPLOY (3)
тем самым раскрывая подушку безопасности.
|
Когда подушка безопасности сработает, визуально убедитесь, что шум
генерируется при развертывании, расширении и резком сокращении
после медленно.
|
|
|
|
7.
|
Таким образом, развертывание подушки безопасности отбрасывается после установки прочного пластика.
пакет и надежно запечатанный
|
Размещение в транспортном средстве снаружи
|
1.
|

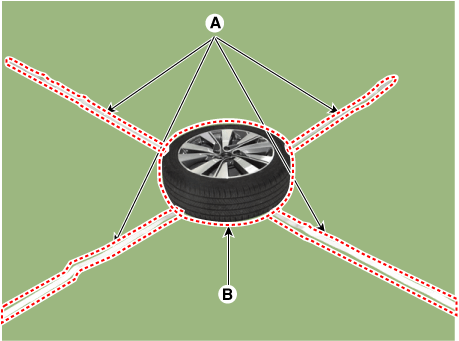

Колесо оснащено тайской веревкой после того, как (А) в крест развернулся
на полу (B) Поместите дно.
|
|
2.
|

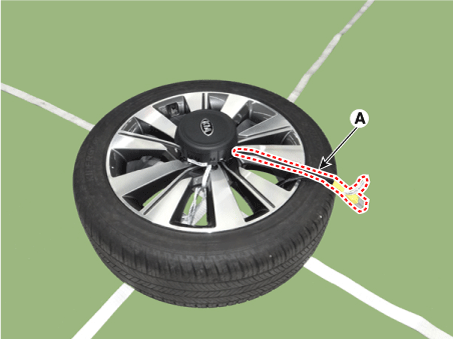

Установите модуль срабатывания подушки безопасности/адаптер натяжителя (A) (0K57A-3U100A).
|
|
3.
|

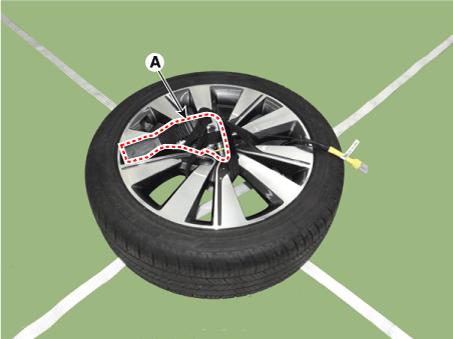

Для крепления модуля подушки безопасности/натяжителя (A) к колесам.

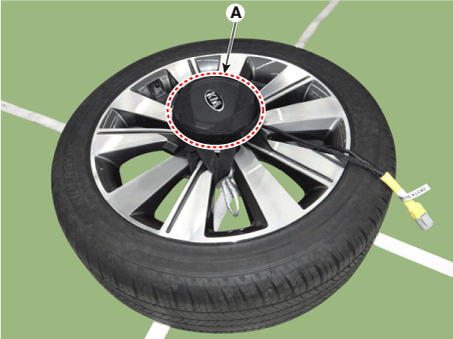

[Модуль подушки безопасности]
|
Модуль подушки безопасности оборудован стороной для срабатывания, обращенной
вверх
|
[Преднатяжители]
|
Преднатяжитель анкера, установленный ближе к нижнему концу
поршневые силовики.
|
|
|
4.
|

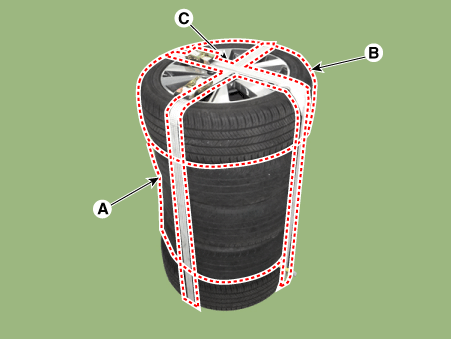

Поднимите три шины (A) Поднимите шину (B), установленную на колесе
на нем.
|
|
5.
|
С помощью храповых ремней (C) закрепите шину.
|
|
6.
|

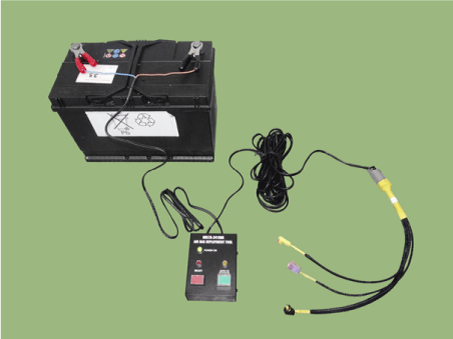

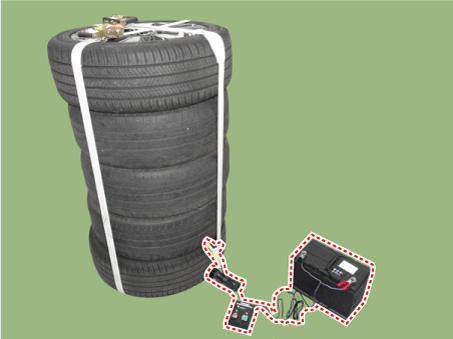

После подключения аккумулятора подключите инструмент раскрытия подушки безопасности для
(0957A-34100A) на адаптере развертывания (0K57A-3U100A)
|
|
7.
|

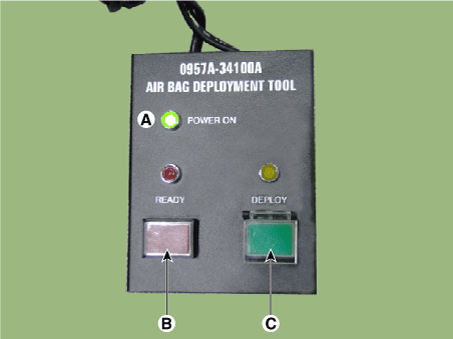

Когда после подключения аккумулятора к средствам срабатывания подушки безопасности для
POWER ON (A), нажмите READY (B), нажав DEPLOY (C), тем самым
развертывание подушки безопасности.
|
Когда подушка безопасности полностью сработает, визуально убедитесь, что издаваемый шум
при развертывании расширялись и сжимались резко после медленно.
|
|
|
8.
|

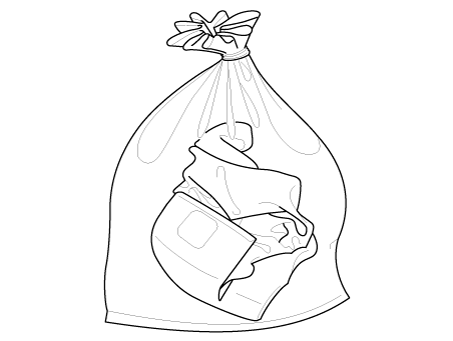

Надежно запечатан в раскрывающейся воздушной подушке в прочном пластиковом пакете и
затем заменяет
|
