Kia Cadenza: схемы системы контроля давления в шинах / приемника TPMS
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Подвесная система
/
Система контроля давления в шинах
/ Принципиальные схемы приемника TPMS

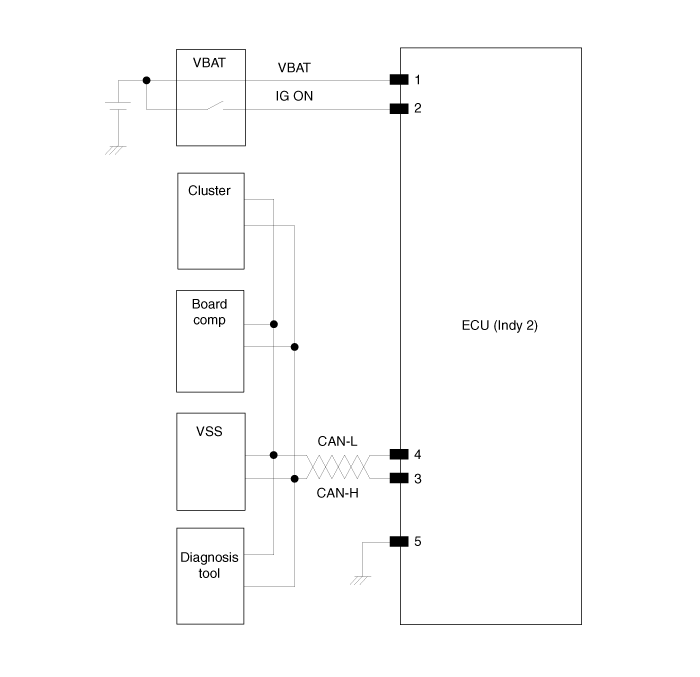

| Принципиальная электрическая схема |

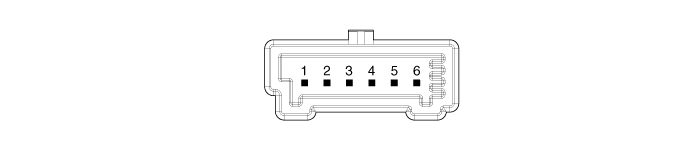

| Номер контакта разъема |
|
Пин №
|
Закрепление
|
|
1
|
V_BAT_ECU
|
|
2
|
IG_ON
|
|
3
|
CAN_High
|
|
4
|
CAN_Низкий
|
|
5
|
ЗАЗЕМЛЕНИЕ
|
|
6
|
нет данных
|
Описание и работа приемника TPMS
Описание
1.
Режим
(1)
Виргинское государство
•
В таком состоянии ресивер отгружается как отдельная деталь. Поэтому запасные части должны прибывать в этом состоянии.
•
В этом состоянии там...
Описание и работа приемника TPMS
Операция
1.
Общие функции
•
Автоопределение/обучение происходит только один раз за цикл зажигания.
•
При успешном завершении 4 идентификатора датчика ходового колеса вместе
с их отношением...
