осмотр
[Переключатель дистанционного управления на руле]
1.
Проверьте переключатель дистанционного управления аудиосистемой на наличие сопротивления между клеммами в каждом положении переключателя.

[Аудио (левый)]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
Искать
2-7
430 Ом
искать вниз
2-7
1,1 кОм
Режим
2-7
2,11 кОм
Немой
2-7
3,11 кОм
Увеличить громкость
2-7
4,61 кОм
Звук тише
2-7
6,81 кОм

[Круиз + Голос (правая сторона)]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
ОТМЕНА
2-7
430 Ом
НАБОР
2-7
1,1 кОм
РЕЗЮМЕ
2-7
2,11 кОм
Круиз
2-7
3,11 кОм
Умный круиз
2-7
4,61 кОм
Голос
2-7
6,81 кОм

[Bluetooth (левый)]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
ВЫЗОВ
2-5
18,91 кОм
ОТОЗВАТЬ
2-5
40,91 кОм



[Поездка (правая сторона)]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
Путешествие
2-5
330 Ом
Перезагрузить
2-5
550 Ом

Удаление
[Переключатель дистанционного управления на рулевом колесе]
1.
Снимите модуль подушки безопасности водителя.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
2.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевая колонка и вал»)
3.

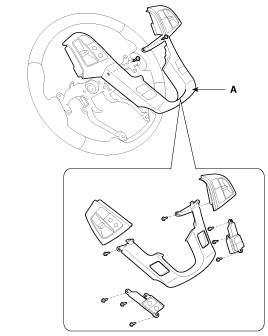

Снимите кожух рулевого колеса (А) после ослабления винтов.

4.
Снимите разъем переключателя дистанционного управления на рулевом колесе (А).
[Левый - Аудио]

[Правый – Bluetooth]

5.
Снимите переключатель дистанционного управления на рулевом колесе (А), предварительно ослабив крепежные винты.

[Переключатель дистанционного управления задним сиденьем]
1.
Снимите подлокотник заднего сиденья.
(См. Кузов — «Заднее сиденье»)
2.
Отсоедините разъем (А) после ослабления крепежных винтов.

3.
Снимите переключатель дистанционного управления задним сиденьем (В), предварительно ослабив крепежные винты и отсоединив разъем (А).

Монтаж
[Переключатель дистанционного управления на рулевом колесе]
1.
Соберите переключатель дистанционного управления на рулевом колесе.
2.
Соберите обратно кожух рулевого колеса.
3.
Соберите рулевое колесо.
4.
Соберите переключатель дистанционного управления на рулевом колесе и разъем подушки безопасности.
Убедитесь, что переключатель дистанционного управления аудиосистемой и разъемы модуля подушки безопасности правильно подключены.
5.
Соберите модуль подушки безопасности водителя.
[Переключатель дистанционного управления задним сиденьем]
1.
Установите переключатель дистанционного управления задним сиденьем.
2.
Установите кожух подлокотника заднего сиденья.
3.
Установите заднее сиденье.
Принципиальные схемы пульта дистанционного управления на рулевом колесе (SWRC)
Принципиальная электрическая схема ...
Принципиальные схемы мультимедийного разъема
Принципиальная электрическая схема ...
