Kia Cadenza: Карданный вал в сборе / Компоненты переднего карданного вала и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Карданный вал и ось
/
Сборка карданного вала
/ Компоненты переднего карданного вала и расположение компонентов

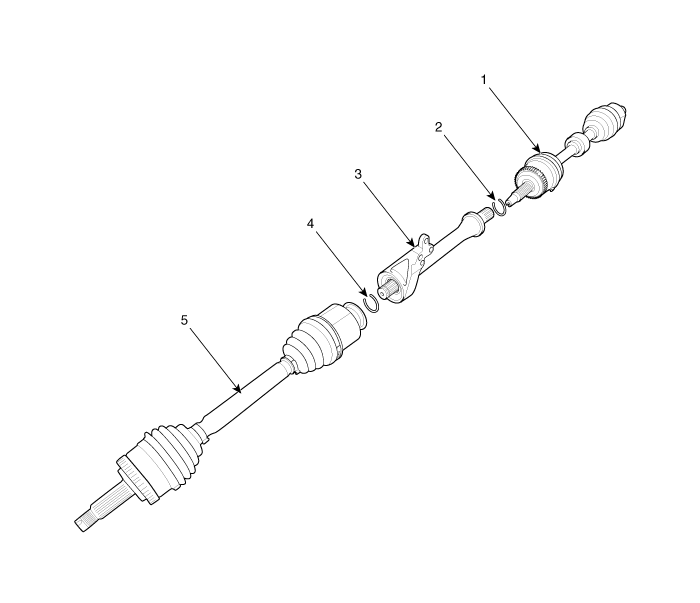

| Расположение компонента |
|
1. Приводной вал (левый)
2. стопорное кольцо 3. Кронштейн подшипника внутреннего вала в сборе |
4. стопорное кольцо
5. Приводной вал (правый) 6. |

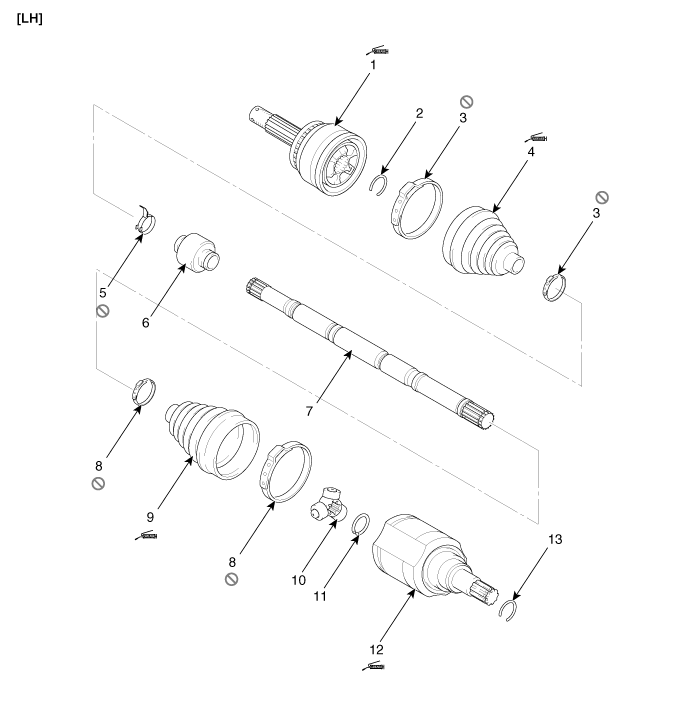

| Компоненты |
|
1. Сборка минета
2. Клип 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Лента динамического демпфера
6. Динамический демпфер 7. Вал 8. Загрузочный ремешок UTJ |
9. Ботинок UTJ
10. Паук в сборе 11. Зажим 12. Дело УТД |
13.Клип
|
|

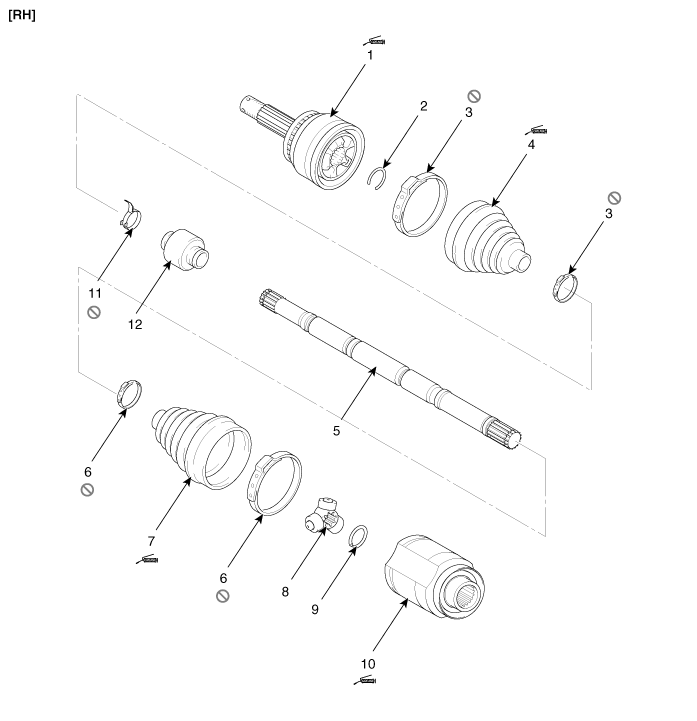

1. Сборка минета
2. Клип 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Загрузочный ремешок UTJ 7. Ботинок УТД 8. Паук в сборе |
9. Клип
10. Дело УТД 11. Лента динамического демпфера 12. Динамический демпфер |
Процедуры ремонта переднего карданного вала
Замена
1.
Слегка ослабьте колесные гайки.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки:
88,2 ~ ...
