Kia Cadenza: Процедуры ремонта системы передней подвески / передней поперечины

Kia Cadenza YG 2016-2023 Руководство по ремонту / Подвесная система / Система передней подвески / Процедуры ремонта передней поперечины

Замена
1.
Снимите переднее колесо и шину.
Момент затяжки:
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии переднего колеса и шины.
2.
Ослабьте болт (А) и отсоедините узел универсального шарнира от шестерни рулевого механизма.
Момент затяжки :
29,4 ~ 34,3 Н·м (3,0 ~ 3,5 кгс·м, 21,7 ~ 25,3 фунт-фут)

•
Держите нейтральный диапазон, чтобы предотвратить повреждение внутреннего троса часовой пружины, когда вы держите рулевое колесо.
•
Не используйте повторно болт (А).
•
При повторной сборке убедитесь, что карданный шарнир и вал-шестерня вставлены.
3.
Снимите нижнюю крышку (А).

4.
Снимите шпильку и корончатую гайку, а затем отсоедините конец рулевой тяги (А) от переднего поворотного кулака.
Момент затяжки:
34,3~44,1 Н·м (3,5~4,5 кгс·м, 25,3~32,5 фунт-фут)

5.
Ослабьте болт и гайку и снимите нижний рычаг (А).

6.
Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).
(1)
Сняв болты с переднего поворотного кулака, установите и затяните болт (А) опоры кузова.

(2)
Вставьте вспомогательный кузов (A) между передним поворотным кулаком и болтом вспомогательного кузова.
(3)
Затяните болт (B) болта крепления вспомогательного кузова, чтобы увеличить зазор переднего поворотного кулака.

(4)
Установите страховочную проволоку (A).

Установите предохранительный трос на переднюю стойку, чтобы предотвратить падение SST и травмирование техников.
(5)
Установите основной корпус между передней стойкой и нижним рычагом.

(6)
Во избежание отрыва основного корпуса установите фиксирующий зажим (A) рядом с основным корпусом.

(7)
После установки фиксирующего хомута поверните ручку (В) по часовой стрелке, пока хомут не зафиксируется на нижнем рычаге.

(8)
Медленно затяните основной болт корпуса (А) и снимите нижний рычаг с переднего поворотного кулака.

7.
Отсоедините стойку стабилизатора (В) от передней стойки в сборе (А) после ослабления гайки.
Момент затяжки:
98,1~117,7 Н·м (10,0~12,0 кгс·м, 72,3~86,8 фунт-фут)

8.
Ослабьте болт и снимите передний стопор ролика (А).

9.
Отсоедините резиновую подвеску глушителя (А).

10.

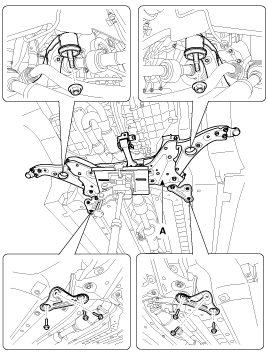

Ослабьте болты и гайки, затем снимите подрамник.
Момент затяжки
Болты и гайки крепления подрамника:
156,9 ~ 176,5 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)
Болты и гайки кронштейна подрамника:
44,1 ~ 58,8 Н·м (4,5 ~ 6,0 кгс·м, 32,5 ~ 43,4 фунт-фут)

11.
Установка обратна снятию.
12.
Снимите передний нижний рычаг.
(См. Система передней подвески — «Передний нижний рычаг»).
13.
Снимите передний стабилизатор поперечной устойчивости.
(См. Система передней подвески — «Передний стабилизатор поперечной устойчивости»)
14.
Снимите рулевой редуктор.
(См. Система рулевого управления — «Рулевой редуктор»)
15.
Установка обратна снятию.
