Kia Cadenza: Двигатель и коробка передач в сборе / Процедуры ремонта двигателя и коробки передач в сборе

Kia Cadenza YG 2016-2023 Руководство по ремонту / Механическая система двигателя / Сборка двигателя и трансмиссии / Процедуры ремонта двигателя и трансмиссии в сборе

Удаление

•	Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

•	Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема.

•	Пометьте все провода и шланги, чтобы избежать неправильного соединения.

•	Для сброса давления в топливной системе перед снятием двигателя сборки, запустите двигатель без реле топливного насоса. А затем выключите замок зажигания после остановки двигателя.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя.

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздушный фильтр»)

4.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

5.	Снимите крышку машинного отделения. (См. раздел Двигатель и коробка передач в сборе — «Под крышкой моторного отсека»)

6.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

Снимите верхний шланг радиатора (А) и нижний шланг (В).

При установке шлангов радиатора устанавливайте, как показано на рисунках.

8.	Отсоедините (+) кабель (А) от распределительной коробки.

9.	Отсоедините разъемы (B), а затем снимите ECM (C).

10.	Отсоедините передний разъем (B), а затем снимите защиту проводки (A).

11.	Отсоедините разъем распределительной коробки (A) и болты заземления (B), а затем выньте проводку двигателя из моторного отсека.

12.	Отсоедините разъемы жгута проводов коробки передач и кабель управления от коробки передач. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

13.	Отсоедините шланг охладителя ATF. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

14.	Отсоедините вакуумный шланг усилителя тормозов (А), шланг PSCV (В) и топливный шланг (С).

15.

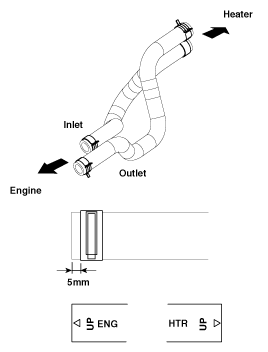

Отсоедините шланги отопителя (А).

Установите шланги отопителя, как показано на рисунках.

16.	Соберите хладагент, а затем снимите трубку высокого давления и трубку низкого давления. (См. Отопление, вентиляция, кондиционирование воздуха - «Компрессор»)

17.	Снимите передний глушитель. (См. Система впуска и выпуска — «Глушитель»)

18.

Снимите кронштейн тяги ролика (А).

Момент затяжки

Болт (В):

107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

Болты (С):

49,0 ~ 63,7 Н·м (5,0 ~ 6,5 кгс·м, 36,2 ~ 47,0 фунт-фут)

19.	Снимите подрамник. (См. Система подвески — «Подрамник»)

20.

Отсоедините кабель заземления (А) и снимите кронштейн крепления двигателя (В).

Момент затяжки:

88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

21.	Отсоедините линию заземления коробки передач (А).

22.	Снимите сервисную крышку (А).

23.

Снимите болты крепления коробки передач (А).

Момент затяжки:

107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

24.

Снимите двигатель и коробку передач в сборе, подняв автомобиль.

При снятии двигателя и коробки передач в сборе соблюдайте осторожность, чтобы не повредить окружающие детали или компоненты кузова.

Монтаж

Установите в порядке, обратном снятию.

Выполните следующее:

•	Отрегулируйте трос переключения.

•	Заправьте двигатель моторным маслом.

•	Заполните коробку передач жидкостью.

•	Залейте жидкость гидроусилителя руля.

•	Заполните радиатор и расширительный бачок охлаждающей жидкостью двигателя.

•	Установите ручку управления обогревателем в положение «HOT».

•	Очистите штыри аккумуляторной батареи и кабельные клеммы и соберите.

•	Осмотрите на предмет утечки топлива.

–	После сборки топливной магистрали включите зажигание (не не включайте стартер) так, чтобы топливный насос работал примерно две секунды и топливопровод нагнетается.

–	Повторите эту операцию два или три раза, затем проверьте наличие утечек топлива в любой точке топливопровода.

•	Выпустить воздух из системы охлаждения.

–	Запустите двигатель и дайте ему поработать, пока он не прогреется. (пока вентилятор радиатора не сработает 3 или 4 раза.)

–	Выключите двигатель и дайте ему остыть. Проверьте уровень в радиатор, при необходимости долейте охлаждающую жидкость. Это позволит скопившемуся воздуху снят с системы охлаждения.

–	Плотно закройте крышку радиатора, затем снова запустите двигатель и проверьте наличие утечек.
