Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты головки блока цилиндров и расположение компонентов

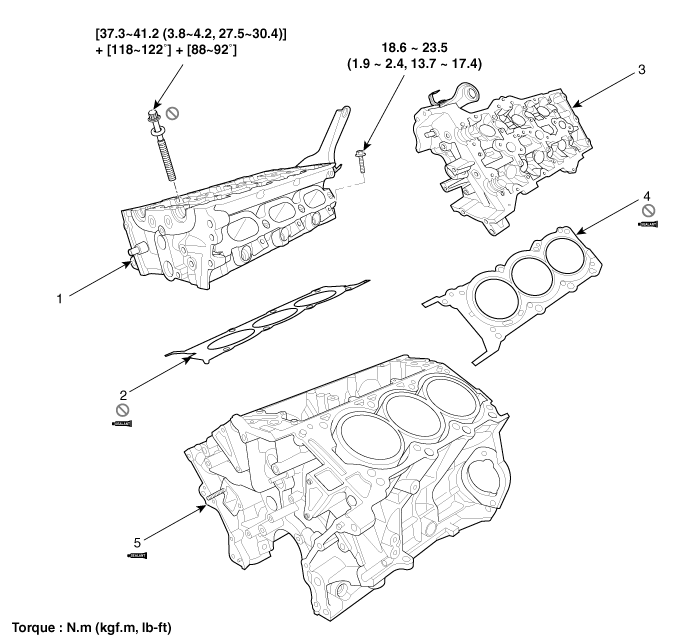

| Компоненты |
|
1. Правая головка блока цилиндров
2. Правая прокладка ГБЦ 3. Левая головка блока цилиндров |
4. Левая прокладка головки блока цилиндров
5. Блок цилиндров |
|

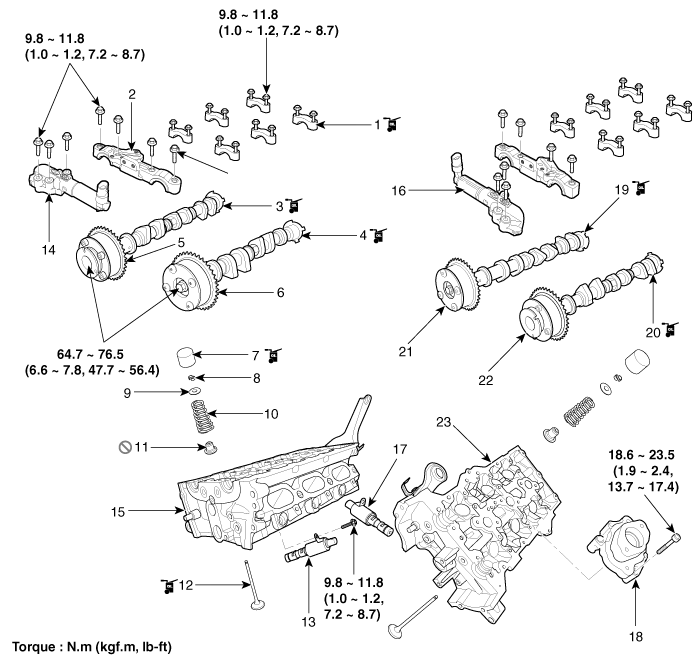

1. Крышка подшипника распредвала
2. Крышка упорного подшипника распредвала 3. Правый выпускной распредвал 4. Правый впускной распределительный вал 5. Правый выпуск CVVT в сборе 6. Правый впускной CVVT в сборе 7. Механический регулятор зазора (MLA) 8. Замок фиксатора |
9. Фиксатор
10. Пружина клапана 11. Сальник штока клапана 12. Клапан 13. Правый впускной распределительный вал OCV 14. Правый распределительный вал выпускных клапанов OCV 15. Правая головка блока цилиндров 16. Левый распределительный вал выпускных клапанов OCV |
17. Левый впускной распределительный вал OCV
18. Кронштейн топливного насоса 19. Левый впускной распределительный вал 20. Левый распределительный вал выпускных клапанов 21. Левый впускной CVVT в сборе 22. Левый впускной CVVT в сборе 23. Левая головка блока цилиндров |
Процедуры ремонта CVVT и распределительного вала
Удаление
Непрерывная регулировка фаз газораспределения (CVVT)
1.
Снимите цепь привода ГРМ.
(См. Система синхронизации - «Цепь синхронизации»)
2.
Снимите блок CVVT.
•
A: левый выхлоп CVVT
•
...
Процедуры ремонта головки блока цилиндров
Удаление
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждения головки блока цилиндров подождите, пока двигатель
Температура охлаждающей жидкости ...
