Kia Cadenza: Процедуры ремонта системы кондиционирования воздуха/конденсатора

Kia Cadenza YG 2016-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование воздуха / Кондиционер / Процедуры ремонта конденсатора

осмотр

1.	Проверьте ребра конденсатора на наличие засоров и повреждений. Если забит, промойте их водой и продуйте сжатым воздухом. Если согнуть, аккуратно согните их с помощью отвертки или плоскогубцев.

2.	Проверьте соединения конденсатора на наличие утечек и при необходимости отремонтируйте или замените их.

Замена

1.	Восстановите хладагент с помощью станции восстановления/переработки/зарядки.

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите передний бампер. (См. группу BD - "Передний бампер")

4.	Снимите 2 гайки, а затем отсоедините линию нагнетания и линию жидкости (А) от конденсатора.

5.	Отсоедините разъем датчика температуры окружающего воздуха (А).

6.	Отсоедините разъем звукового сигнала (А). [левый] [Правый]

7.	Снимите верхнюю скобу радиатора в сборе (А), ослабив крепежные болты.

8.	Снимите боковую воздушную защиту (А), потянув ее вверх. [левый] [Правый]

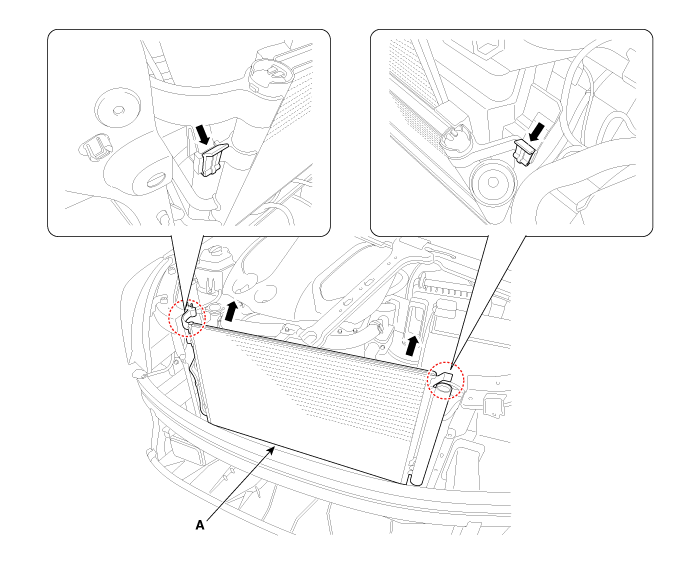

9.	Снимите конденсатор (А) с радиатора.

10.

Установите в порядке, обратном снятию, и обратите внимание на следующие элементы:

–	Если вы устанавливаете новый конденсатор, добавьте охлаждающее масло ND-OIL8.

–	Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте подходящие уплотнительные кольца для R-134a во избежание утечек.

–	Будьте осторожны, чтобы не повредить радиатор и ребра конденсатора при установке конденсатора.

–	Убедитесь, что нижние опорные подушки конденсатора надежно закреплены в отверстиях.

–	Зарядите систему и проверьте ее работоспособность.
