Kia Cadenza: Блок цилиндров / Компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Механическая система двигателя
/
Цилиндрический блок
/ Компоненты и расположение компонентов

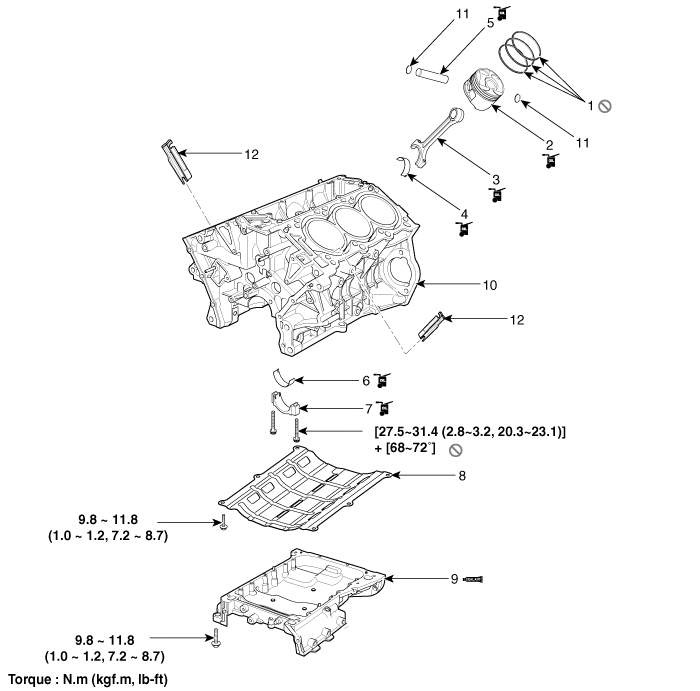

| Компоненты |
|
1. Поршневое кольцо
2. Поршень 3. Шатун 4. Верхний подшипник шатуна |
5. Поршневой палец
6. Нижний подшипник шатуна 7. Крышка шатунного подшипника 8. Отражательная пластина |
9. Верхний масляный поддон
10. Блок цилиндров 11. Стопорное кольцо 12. Сепаратор водяной рубашки |
|
1. Крышка слива масла
2. Прокладка крышки слива масла 3. Верхний подшипник коленчатого вала 4. Упорный подшипник |
5. Адаптерная пластина
6. Ведущий диск 7. Задний сальник 8. Корпус заднего сальника |
9. Коленчатый вал
10. Нижний подшипник коленчатого вала 11. Крышка коренного подшипника 12. Масляная крышка 13. Прокладка масляной крышки |
Компоненты сепаратора водяной рубашки и расположение компонентов
Компоненты
1. Сепаратор с водяной рубашкой
...
