Kia Cadenza: BCM (блок управления кузовным оборудованием) / блок управления кузовным оборудованием (BCM) Процедуры ремонта
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Блок управления кузовным оборудованием (BCM) Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки (А).
|
| 3. |
Снимите усилительную панель, ослабив крепежный болт и гайку.
(См. Тело — «Автомобильная площадка»)
|
| 4. |
Отсоедините разъемы IPM, ослабив гайки (2 шт.) и болт (1 шт.).
|
| 5. |
Отсоедините задний разъем, а затем снимите IPM.
|
| Монтаж |
| 1. |
Установите ИПМ.
|
| 2. |
Установите усиливающую панель.
|
| 3. |
Установите нижнюю панель аварийной подушки.
|
| 4. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| Диагностика IPM с помощью GDS |
| 1. |
Он сможет быстро диагностировать дефекты IPM с помощью GDS.
GDS может принудительно управлять приводом, контролировать входные/выходные значения и
самодиагностика.
|
| 2. |
Выберите модель и "IPM".
|
| 3. |
Выберите модуль для проверки.
|
| 4. |

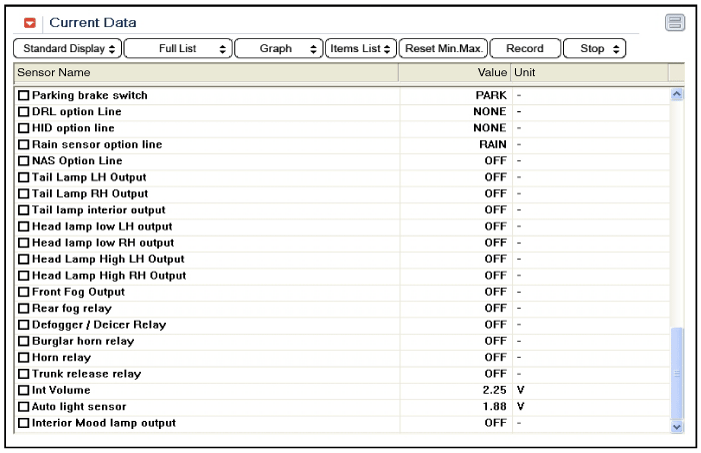

Выберите «Контроль ввода/вывода», если вы будете проверять текущий
данные сетевой системы тела. Он обеспечивает состояние ввода/вывода каждого
модуль.
|
| 5. |

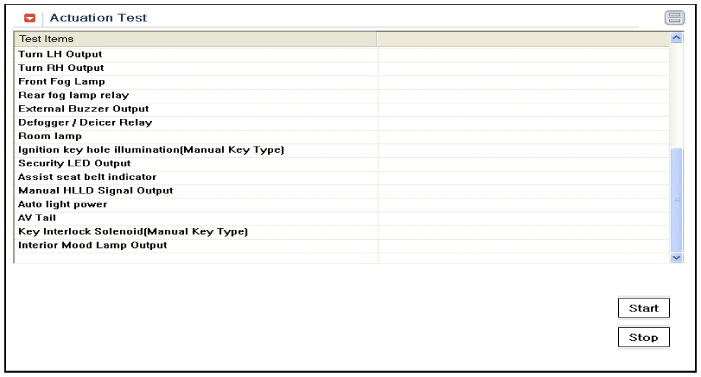

Если вы будете принудительно проверять работу данных каждого модуля, выберите «Проверка срабатывания».
|
| 6. |

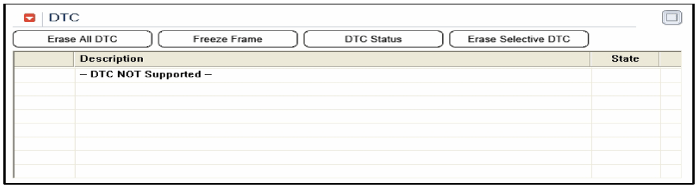

Чтобы проверить DTC каждого модуля, выберите "ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ".
|
| 7. |

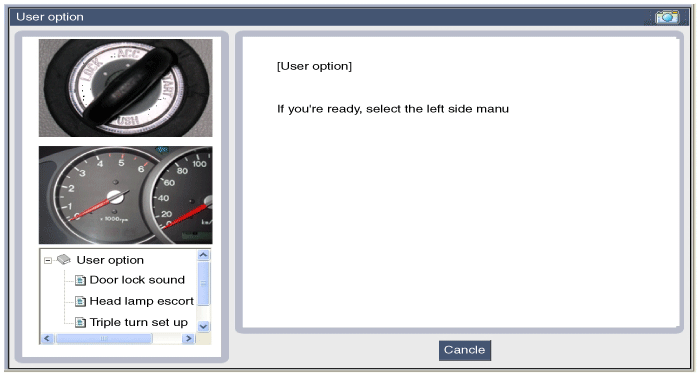

Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».
|
Модуль управления кузовным оборудованием (BCM) Описание и работа
Обзор ИПМ
Модуль управления кузовным оборудованием (IPM-Intelligent Integrated Platform
Модуль) снабжает пассажиров автомобиля визуальной и звуковой информацией.
и управляет различными функциями автомобиля.
Чтобы доказать...
