Hyundai Tucson: стояночная тормозная система / расположение компонентов стояночного тормоза в сборе

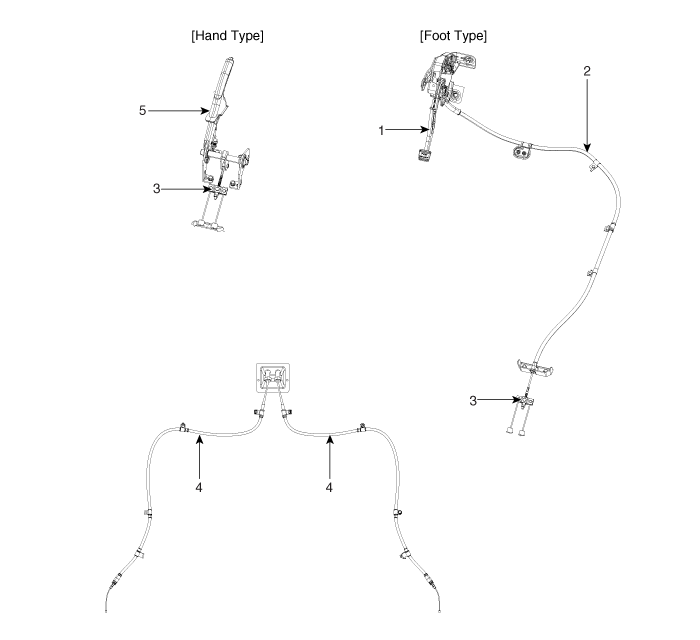

| Компоненты (1) |
|
1. Педаль стояночного тормоза
2. Трос переднего стояночного тормоза (только для ножного типа) 3. Эквалайзер в сборе |
4. Трос заднего стояночного тормоза
5. Рычаг стояночного тормоза в сборе |

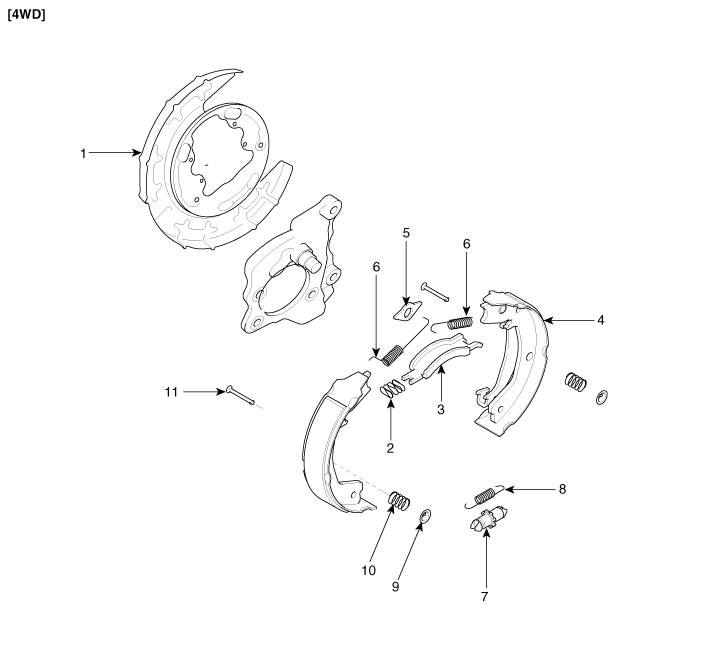

| Компоненты (2) |
|
1. Задняя панель
2. Пружина стойки 3. Распорка 4. Обувь и подкладка 5. Руководство по обуви 6. Возвратная пружина |
7. Настройщик
8. Возвратная пружина 9. Шайба стакана 10. Прижимная пружина башмака 11. Прижимной штифт башмака |

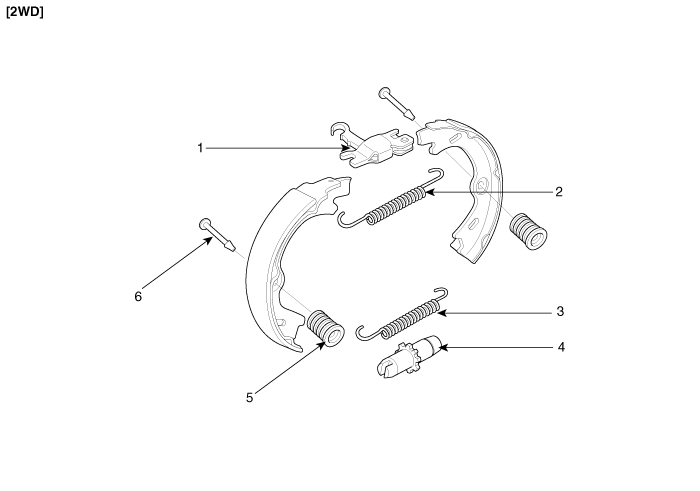

| Компоненты (3) |
|
1. Рычаг управления
2. Верхняя пружина 3. Нижняя пружина |
4. Настройщик
5. Прижимная пружина башмака 6. Прижимной штифт башмака |
Процедуры ремонта узла стояночного тормоза
Удаление
Педаль стояночного тормоза [Тип ножки]
1.
Снимите нижнюю панель аварийной подушки.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
2.
Снимите распределительную коробку.
(См. Электрическая система кузова — «Предохранители и реле»)...
