Hyundai Tucson Руководство по обслуживанию и ремонту Блок управления MDPS Процедуры ремонта

Руководство по ремонту автомобилей Hyundai Tucson. / рулевая система / Рулевое управление с электроприводом / Процедуры ремонта блока управления МДПС

ЗАМЕНА
1.
Отсоедините отрицательный кабель аккумулятора от аккумулятора, затем подождите. не менее 30 секунд.
2.
Снимите нижнюю панель аварийной подушки.
(См. Тело — «Нижняя приборная панель»)
3.
Снимите прикрепленный зажим с кронштейна.

4.
Отсоедините разъем MDPS (А).

5.
Снимите блок управления MDPS, предварительно отвернув болты.
Момент затяжки:
14,7 ~ 21,6 Н·м (1,5 ~ 2,2 кгс·м, 10,8 ~ 15,9 фунт-фут)

6.
Снимите кронштейн MDPS.
Момент затяжки:
9,8–11,7 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

7.
Для установки выполните процедуру, обратную снятию.
8.
Выполните «Калибровку ASP» и «Распознавание типа EPS» с помощью GDS.
(См. Механизм MDPS — «Диагностика с помощью GDS»).
9.
Сотрите код неисправности.
10.
Выключите переключатель ALL и подождите 20 секунд или более. Затем проверьте работы после запуска двигателя.
Диагностика с помощью ГДС
Калибровка АСП
–
Датчик угла поворота рулевого колеса определяет угол поворота рулевого колеса и его скорость. Угол поворота рулевого колеса и его скорость используются для демпфирования рулевого колеса и возврата в дополнение к вспомогательному крутящему моменту.
•
Вы можете использовать сканирующий инструмент (GDS) для проверки правильное ли напряжение батареи перед выполнением «Калибровка ASP».
•
Убедитесь, что в автомобиле нет разъемов. или сканер отключен во время «Калибровки». АСП".
•
Когда «Калибровка APS» завершена, выключите переключатель ALL. и подождите не менее 10 секунд перед запуском двигателя для проверки операции.
Процедура калибровки ASP
1.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижняя часть накладки безопасности со стороны водителя к устройству самодиагностика.
2.
Активируйте устройство самодиагностики после включения зажигания кнопкой ключ.
3.
Поверните руль по прямой линии.
4.
После выбора «Модель автомобиля» и «Система» выберите «Калибровка ASP" на экране выбора автомобиля GDS.

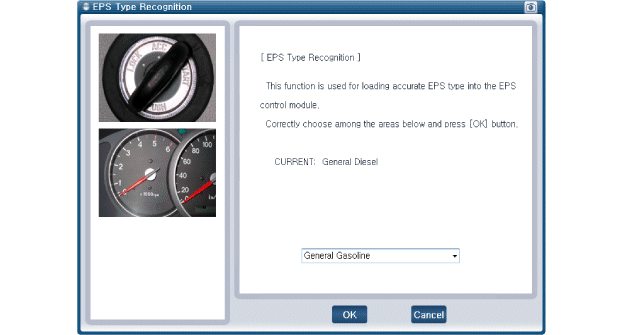

Распознавание типа EPS
•
Если нет распознавания типа EPS, проблема с производительностью гидроусилитель руля с приводом от двигателя.
•
Вы можете использовать сканирующий инструмент (GDS) для проверки правильное ли напряжение батареи перед выполнением «Распознавание типов EPS».
•
Убедитесь, что в автомобиле нет разъемов. или что сканирующий прибор отключен во время «Распознавания». тип ЭПС».
•
Когда «Распознавание типа EPS» завершено, выключите переключатель ВСЕ и подождите не менее 10 секунд перед запуском двигателя. для проверки операции.
Процедура распознавания типа ЭПС
1.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижняя часть накладки безопасности со стороны водителя к устройству самодиагностика.
2.
Активируйте устройство самодиагностики после включения зажигания кнопкой ключ.
3.
Поверните руль по прямой линии.
4.
Выбрав «Модель автомобиля» и «Система», выберите «Распознавание EPS type" на экране выбора автомобиля GDS.

5.
Сотрите код неисправности.
6.
Выключите переключатель ALL и подождите не менее 10 секунд перед запуском. двигатель. Затем убедитесь, что MDPS работает правильно.
