Руководство по обслуживанию и ремонту Hyundai Tucson: Процедуры ремонта задней поперечины

Руководство по ремонту автомобилей Hyundai Tucson. / Подвесная система / Система задней подвески / Процедуры ремонта задней поперечины

ДЕПОЗИТ
1.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
2.
Снимите задний нижний рычаг.
(См. Система задней подвески — «Задний нижний рычаг»)
3.
Снимите задний амортизатор.
(См. Задняя подвеска — «Задний амортизатор».)
4.
Снимите задний верхний рычаг.
(См. Система задней подвески — «Задняя верхняя тяга»)
5.
Снимите поворотный рычаг.
(См. Система задней подвески — «Маятник»)
6.
Снимите задний пассажирский рычаг.
(См. Система задней подвески — «Задний подлокотник»)
7.
Отделите приводной вал. [только 4WD]
(См. Ось и карданный вал — «Приводной вал До")
8.
Демонтировать плацдарм. [только 4WD]
(См. Ось и карданный вал — «Держатель дифференциала». назад")
9.
Снимите задний рычаг стабилизатора поперечной устойчивости.
(См. Система задней подвески — «Задний стабилизатор поперечной устойчивости»)
10.
Снимите глушитель.
(См. Механическая система двигателя — «Глушитель».)
11.

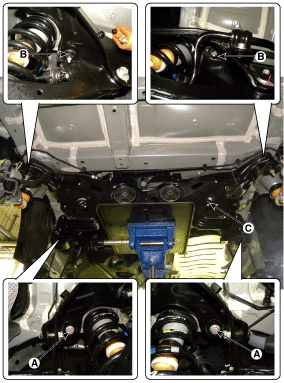

Ослабьте крепежные болты (А) и гайки (В), затем снимите заднюю поперечину (C) с рамой.
Момент затяжки:
156,9 ~ 176,5 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)

•
Отрегулируйте трансмиссионный домкрат под нижним рычагом для снятия амортизатора при отсутствии нагрузки.
12.
Для установки выполните процедуру, обратную снятию.
13.
Проверьте выравнивание.
(См. Шины/Колеса – «Развал-схождение»)
