Компоненты и расположение компонентов

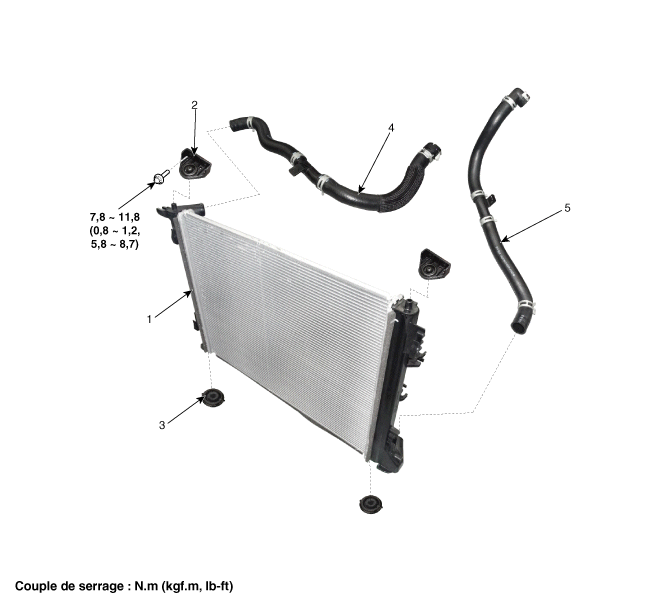

КОМПОНЕНТЫ

1. Радиатор
2. Верхний кронштейн крепления радиатора
3. Изолятор нижнего крепления

4. Гибкость верхний радиатор
5. Нижний шланг радиатора

Процедуры ремонта

Снятие и установка

1.	Отвернуть сливную пробку и слить охлаждающую жидкость двигателя. (См. Система охлаждения – «Охлаждающая ")

2.	Снимите охлаждающий вентилятор. (См. Система охлаждения — «Вентилятор охлаждения».)

3.	Снимите кожух переднего бампера. (См. Кузов — «Крышка переднего бампера»)

4.	Снимите кожух воздуховода (А).

Снимите верхнюю воздушную защиту радиатора (В).

Момент затяжки:

3,9~5,9 Нм (0,4~0,6 кгс.м, 2,9~4,3 фунт-фут)

6.	Снимите воздушные кожухи (А). (Верно) (ЛЕВЫЙ)

Снимите верхние монтажные кронштейны радиатора (А).

Момент затяжки:

7,8~11,7 Нм (0,8~1,2 кгс·м, 5,7~8,6 фунт-фут)

(Верно)

(ЛЕВЫЙ)

8.	Отсоедините переливной шланг (А).

9.	Снимите верхний шланг радиатора (А).

10.	Снимите нижний шланг радиатора (А).

11.	Снимите конденсатор кондиционера с радиатора в сборе, затем поднимите радиатор в сборе (А).

12.	Для установки выполните процедуру, обратную снятию.

13.

Заполните радиатор охлаждающей жидкостью и проверьте утечки.

•	Выпустите воздух из системы охлаждения.

–	Запустите двигатель и дайте ему поработать, пока пусть будет тепло. (после работы вентилятора радиатора 3 или 4 раза)

–	Выключите двигатель. Проверьте уровень охлаждающей жидкости и добавьте больше, если необходимо. Это позволяет захваченному воздуху для выхода из системы охлаждения.

–	Установите правильно крышку радиатора, затем снова запустите двигатель и проверьте, не есть утечки.
