Обслуживание и ремонт Hyundai Tucson Процедуры ремонта
| Диагностика с помощью ГДС |
| 1. |
Сбои системы BSD можно быстро диагностировать с помощью
ГДС. GDS быстро управляет приводом, чтобы контролировать значение
входа/выхода и провести самодиагностику.
|
| 2. |
Подключите кабель GDS к разъему канала передачи данных на
нижняя панель обивки безопасности со стороны водителя и активировать
ГДС.
|
| 3. |
Выберите модель автомобиля и систему BSD.
|
| 4. |

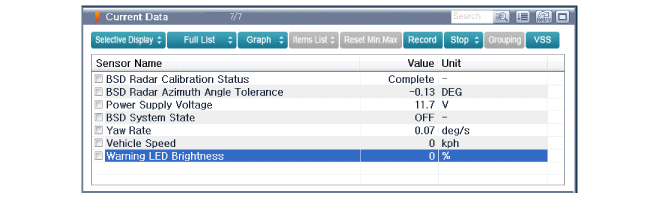

Выберите «Проверить вход/выход», если вы проверяете текущие данные.
системы BSD.
|
| 5. |

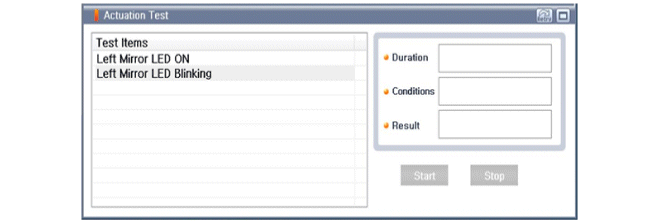

Если вы хотите контролировать работу каждого силового модуля, выберите
«Активационный тест».
|
| 6. |
Зажигание "ВЫКЛ", штекер в ГДС.
|
| 7. |

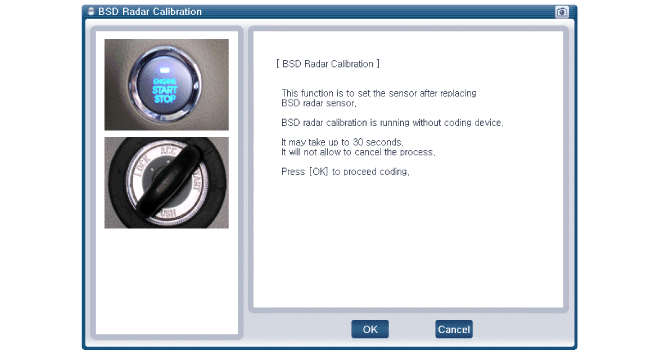

Зажигание «ВКЛ» и двигатель «ВЫКЛ», выберите систему и режим BSD.
«Калибровка радара BSD».
|
| 8. |

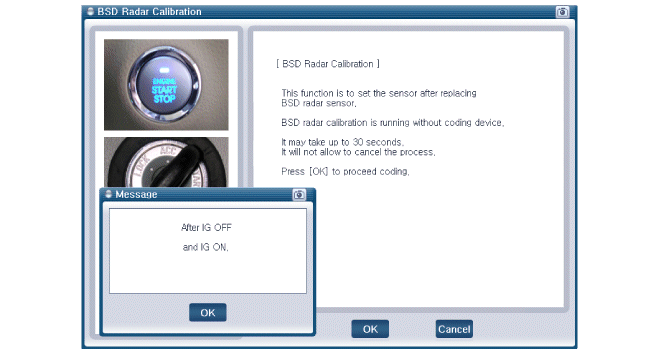

GDS показывает шаги функции сброса BSD.
|
| 9. |
Выполняется процедура инициализации BSD.
|
