Hyundai Tucson Руководство по обслуживанию и ремонту: Демпферный шкив коленчатого вала

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Система доставки / Демпферный шкив коленчатого вала

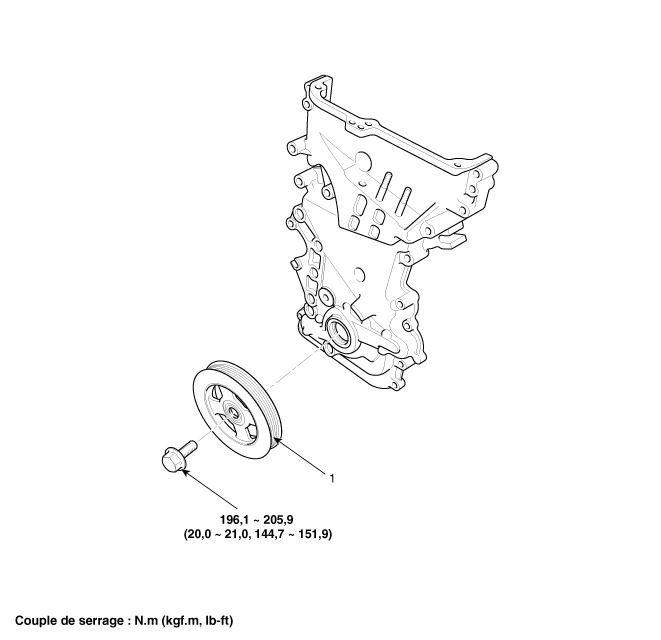

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Демпферный шкив коленчатого вала

Процедуры ремонта

Снятие и установка

1.	Снимите правое переднее колесо. (См. Система подвески — «Колесо»)

2.	Снимите приводной ремень. (См. Система синхронизации - «Приводной ремень»)

3.	Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")

Снимите демпферный шкив коленчатого вала (А).

Момент затяжки:

196,1 ~ 205,9 Н·м (20,0 ~ 21,0 кгс·м, 144,7 ~ 151,9 фунт-фут)

•	Не нажимайте и не применяйте чрезмерную силу к шкив, чтобы предотвратить попадание резиновой детали деформированный.

Существует два способа удержания зубчатого венца во время снятие демпферного шкива коленвала.

•	Установите SST (09231-2B100, 09231-3N100) для обслуживания зубчатый венец после снятия стартера.

•	Установите SST (09231-3D100, 09231-2W100) для обслуживания заводная головка после снятия крышки на службе.

1)	Снимите болт крепления коробки передач (A) и крышка для обслуживания (B) в нижней части картера ниже.

2)	Снимите болт крепления коробки передач (C) в нижней части нижнего регистра.

3)	Отрегулируйте длину скобы (A) так, чтобы пазы опоры входят в зубчатые венцы (В) в ближайшая позиция.

4)	Отрегулируйте угол и длину фитингов (C) так, чтобы что два болта крепления коробки передач можно зажать в оригинальные монтажные отверстия.

5)	Установите SST с помощью двух монтажных болтов. коробки передач. Надежно затяните болты и кронштейн и установочные гайки.

5.	Для установки выполните процедуру, обратную снятию.

Контроль

Проверьте демпферный шкив коленчатого вала, чтобы контролировать вибрацию. при вращении отложения масла или пыли с ременной части ребристый. При необходимости замените.
