Руководство по обслуживанию и ремонту Hyundai Tucson: Масляный насос
Описание и работа
| Описание |
| • |
Масляный насос объединен в единое целое с тормозной камерой 26.
|
| • |
Вращение насоса создает гидравлическое давление, необходимое для
смазки различных частей коробки передач и для
работу сцепления и тормоза.
|
| • |
Масло также циркулирует через гидротрансформатор и охладитель.
|
Рабочий поток механического масляного насоса
|
1. Вдыхание (масляный фильтр)
2. Вдох (корпус клапана) 3. Выход 4. Рабочее давление 26/В |
5. Рабочее давление
35р/с
6. Смазка 7. Рабочее давление муфты блокировки 8. Отмена блокировки муфты |
|
|
|
Компоненты и расположение компонентов

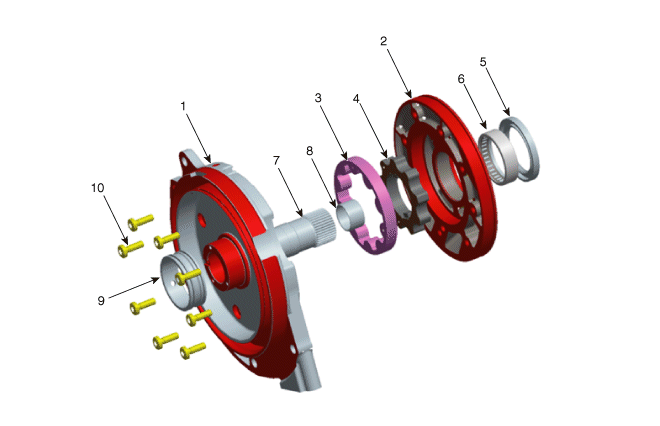

| КОМПОНЕНТЫ |
|
1. Опора вала в сборе
реакция
2. Корпус масляного насоса 3. Ведомая звездочка 4. Привод 5. Сальник |
6. Корпус подшипника
7. Дерево реакций 8. Гнездо реактивного вала 9. Рукав 10. Фланцевый болт |
Процедуры ремонта
| Процедуры ремонта |
Процедуры разборки и сборки масляного насоса см.
в руководстве по ремонту.
|
Компоненты и расположение компонентов
расположение компонента
1. Коробка
автоматическая передача
2. Масляный фильтр
3. Механический масляный насос
...
Жидкость
Компоненты и расположение компонентов
расположение компонента
1. Автоматическая коробка передач
2. Прокладка сливной пробки
3. Сливная пробка
4. Бо...
