Руководство по обслуживанию и ремонту Hyundai Tucson: Процедуры ремонта топливного насоса высокого давления

Руководство по ремонту автомобилей Hyundai Tucson. / Система управления двигателем/топливом / Топливная система / Процедуры ремонта топливного насоса высокого давления

ДЕПОЗИТ
•
Если топливный насос высокого давления, Топливная трубка высокого давления, выпускная труба и инжектора, существует риск получения травм из-за утечки топливо высокого давления. Не проводить ремонтные работы сразу после остановки двигателя.
1.
Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2.
Сбросьте остаточное давление в топливопроводе (см. "Сброс давления в топливной магистрали" в этой группе).
•
При извлечении предохранителя топливного насоса может отображаться диагностический код неисправности (DTC).
•
Очистите код с помощью GDS после окончания «Release остаточное давление в топливной магистрали».
3.
Снимите шланг воздухозаборника и воздушный фильтр.
(См. Механическая система двигателя — «Воздушный фильтр»)
4.
Удалите пену из насоса (A).

5.
Отсоедините разъем клапана регулировки давления от топливо (А).

6.
Отсоедините быстроразъемный соединитель (А) от шланга подачи топлива. с помощью инструмента для снятия клипсы.

•
Сначала снимите фиксирующую крышку (B), прежде чем отсоедините быстроразъемный разъем. (если клип применяется)

•
При удалении быстроразъемного соединения с помощью инструмента снятие зажима (А), будьте осторожны, чтобы не повредить пластиковый зажим (В).
•
Если зажим поврежден, утечка в линии топлива может произойти из-за неправильного подключения. Это может привести к пожару.

7.
Снимите топливную трубку высокого давления.
(1)
Снимите гайку крепления топливного насоса (В) с высокого давления с помощью специального сервисного инструмента [SST No: 09314-3Q100 или 09314-27130].
(2)
Снимите установочную гайку (C) с выпускной трубы с помощью инструмента. Специальное обслуживание [№ SST: 09314-3Q100].
(3)
Снимите электромагнитный клапан управления продувкой (см. «Электромагнитный клапан управления продувкой» этой группы).
(4)
Снимите установочные болты функционального блока (D), затем снимите топливную трубку высокого давления.
8.
Снимите установочные болты (Е), затем снимите топливный насос. при высоком давлении в головке цилиндра.
•
По очереди откручивайте два болта небольшими шагами (0,5 оборота). Если полностью открутить один из двух болты, в то время как другой болт установлен, поверхность корпус головки блока цилиндров может быть поврежден из-за натяжение пружины помпы.

СРЕДСТВО
•
Убедитесь, что вы слышите щелчок, подтверждающий, что быстроразъемный разъем топливного шланга низкого давления (А) полностью подключен к топливному насосу высокого давления.

•
Дважды проверьте, что топливный шланг низкого давления надежно подсоединен к топливному насосу высокого давления, потянув на нем после подключения.
•

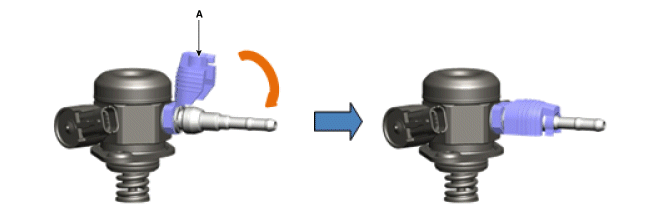

Установите монтажную крышку (B), чтобы полностью зафиксировать быстрый соединитель.

•
Обязательно установите топливную трубку высокого давления (B) к указанным крутящим моментам.

•
Поскольку утечка топлива может привести к пожару, проверьте отсутствие утечек в местах соединения перед запуском двигателя.
•
Перед установкой топливного насоса высокого давления установите плунжер ролика в крайнее нижнее положение, повернув коленчатый вал. В противном случае установочные болты могут быть сломан из-за натяжения пружины насоса.
•
Не используйте повторно старый болт.
•
Не используйте повторно использованный топливный шланг высокого давления.
•
При затяжке болтов крепления топливного насоса при высоком давлении поочередно затягивать болты небольшими шагом (0,5 оборота) после ручной затяжки с моментом затяжки.
•
Установите компонент с указанным крутящим моментом.
•
Сначала максимально затяните крепления вручную, чтобы уметь поставить их на место и полностью затянуть указывается с помощью ключа.
Если болты или гайки не затянуты соосно с отверстиями или фитингами, это может привести к утечке топлива из-за обрыва резьбы.
•
Обратите внимание, что внутреннее повреждение может произойти, если компонент падать. Если это так, используйте его после проверки.
•
Нанесите моторное масло на уплотнительное кольцо (А) насоса. топливный насос высокого давления, роликовый толкатель (В) и выступ (С). Также нанесите моторное масло на паз, в котором установлен выступ (С).

1.
Для установки выполните процедуру, обратную снятию.
•
Используйте специальный сервисный инструмент [SST No: 09314-3Q100 или 09314-27130] для установки топливопровода при высоком давлении.
Болт крепления топливного насоса высокое давление :
12,8~14,7 Н.м (1,3~1,5 кгс.м, 9,4~10,9 фунт-фут)
Гайка крепления топливопровода высокое давление:
26,5~32,4 Н.м (2,7~3,3 кгс.м, 19,5~23,9 фунт-фут)
Установочный болт функционального блока Топливная трубка высокого давления:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)
