Руководство по обслуживанию и ремонту Hyundai Tucson: Наружная ручка передней двери

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Передняя дверь / Наружная ручка передней двери

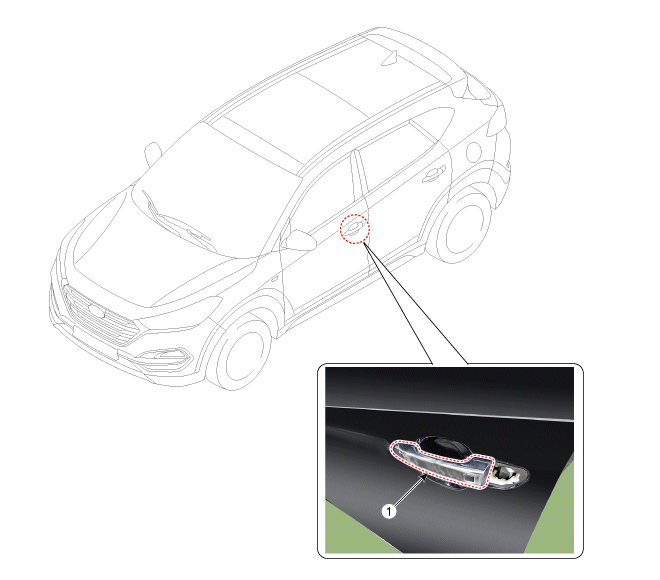

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Наружная дверная ручка До


Процедуры ремонта

ЗАМЕНА
1.
Снимите отверстие для заглушки (B).
2.
Ослабьте крепежный болт, затем снимите крышку рукоятки. Внешний вид передней двери (А).
Момент затяжки:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

3.
Снимите наружную ручку передней двери (А), сдвинув ее вперед.

4.
Отсоедините разъем внешней ручки передней двери (А) нажатием на стопорный штифт.

5.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Убедитесь, что дверь запирается/отпирается и нормально открывается/закрывается.
•
Обязательно установите внешнюю обивку ручки (A) между внешней ручкой и панелью двери.
