Руководство по обслуживанию и ремонту Hyundai Tucson: Модуль управления SRS (SRSCM)

Руководство по ремонту автомобилей Hyundai Tucson. / Задержание / SRSCM / Модуль управления SRS (SRSCM)

Компоненты и расположение компонентов

КОМПОНЕНТЫ

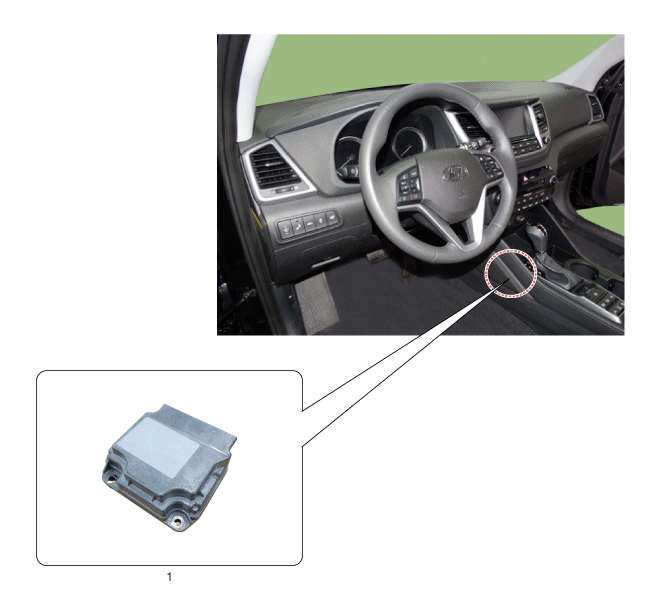

1. SRSCM (модуль управления дополнительная система безопасности)


Описание и работа

Описание
•
Модуль управления дополнительной системой пассивной безопасности (SRSCM) определяет если и когда приводить в действие модуль подушки безопасности, преднатяжитель ремня безопасности аппарат (БПТ) и аварийный зажимной аппарат (ЭФД).
•
Он обеспечивает модуль подушки безопасности мощностью для раскрытия модуль или BPT и EFD.
•
Это также выполняет функцию самодиагностики системы. дополнительный вычет.

Процедуры ремонта

ДЕПОЗИТ
1.
Выньте ключ из замка зажигания автомобиля.
2.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
3.
Снимите напольную консоль.
(См. Группу кузовов — «Консоль пола»)
4.
Потяните замок (А) разъема SRSCM и отсоедините разъем.

5.
Снимите болт SRSCM (A) и гайки SRSCM (B), затем снимите SRSCM.

СРЕДСТВО
1.
Выньте ключ из замка зажигания автомобиля.
2.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
3.
Установите SRSCM с помощью крепежных болтов SRSCM (A) и орехи (В).
Момент затяжки:
7,8 ~ 12,8 Н·м (0,8 ~ 1,3 кгс·м, 5,8 ~ 9,4 фунт-фут)

4.
Подсоедините разъем жгута проводов SRSCM.
5.
Установить воздуховоды отопителя и напольную консоль.
(См. Группу кузовов — «Консоль пола»)
6.
Подсоедините отрицательный кабель аккумулятора.
7.
После установки модуля подушки безопасности проверьте, работает ли система. правильно.
•
Включите зажигание, индикатор SRS должен загореться. включите примерно на шесть секунд, затем выключите.
Вариантное кодирование
После замены SRSCM на новый процедура "Вариантное кодирование" должны быть выполнены.
1)
В режиме кодирования варианта SRSCM мигает контрольная лампа подушки безопасности. периодически (ВКЛ: 0,5 с ВЫКЛ: 0,5 с) до кодирования нормально завершается.
2)
Если вариантное кодирование дает сбой, DTC B1762 (кодирование ошибок ACU) и загорается контрольная лампа.
В этом случае повторите процедуру вариантного кодирования после подтверждения причины в "Ошибка информации о статусе DTC".
Вариантное кодирование может выполняться до 255 раз, но если кодовое число превышает 255 раз, DTC B1683 (превышает максимальная кодовая цифра) будет отображаться, и SRSCM должен быть заменены.
3)
Если напряжение аккумуляторной батареи низкое (менее 9 В), DTC B1102 отображается. В этом случае сначала зарядите аккумулятор, а затем выполнить процедуру вариантного кодирования.
DTC B1762 (Ошибка кодирования ACU) и B1102 (Напряжение аккумуляторной батареи) dim) могут отображаться одновременно.
Процедура кодирования вариантов
■ Онлайн-тип в GDS
1.
Поверните ключ зажигания в положение OFF.
2.
Подключить ГДС.
3.
Включите зажигание, не запуская двигатель.
4.
Выберите название автомобиля и систему подушек безопасности.
5.
Выберите режим вариантного кодирования.
6.
Следуйте приведенным ниже инструкциям на экране.
(1)

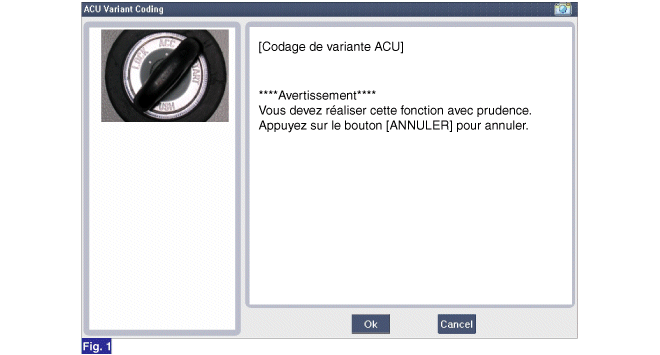

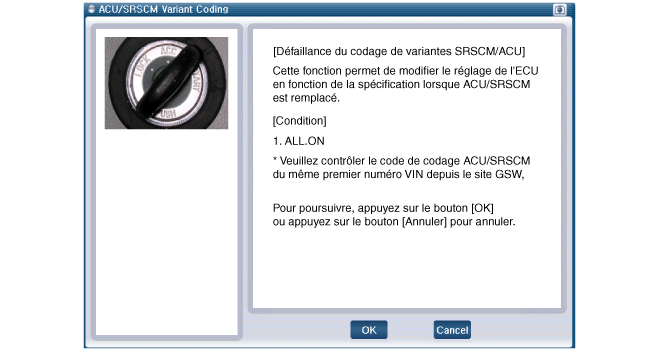

Экран исходного варианта кодирования ACU

(2)

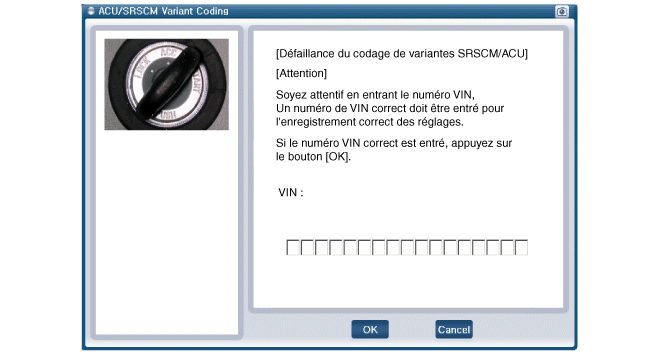

Экран ввода VIN-кода

(3)

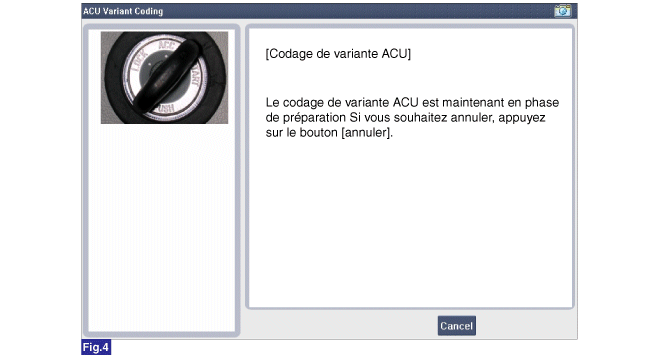

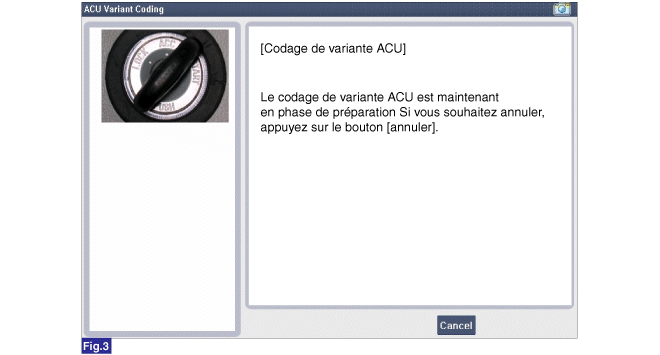

Вариант процедуры кодирования Экран-1

(4)
Вариант процедуры кодирования Экран-2

(5)

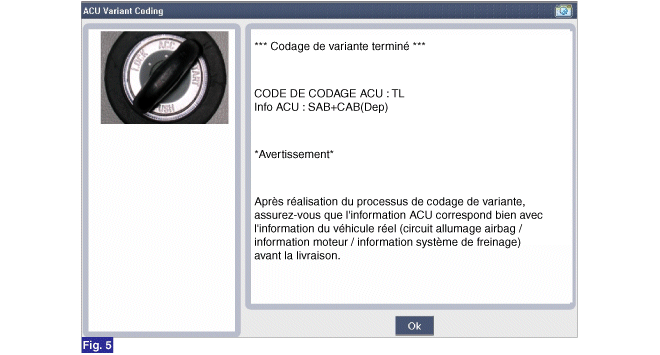

Кодирование вариантов завершено

1)

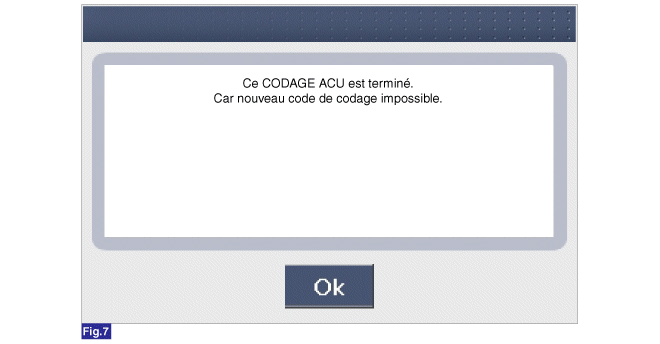

Этот экран появляется при попытке закодировать варианты на SRSCM, что было сделано раньше.

2)
Этот экран отображается, когда произошел сбой связи. произведено.

■ Автономный тип в GDS (используйте, когда нет подключения к Интернету)
1.
Поверните ключ зажигания в положение OFF.
2.
Подключить ГДС.
3.
Включите зажигание, не запуская двигатель.
4.
Выберите название автомобиля и систему подушек безопасности.
5.
Выберите режим вариантного кодирования.
6.
Следуйте приведенным ниже инструкциям на экране.
(1)

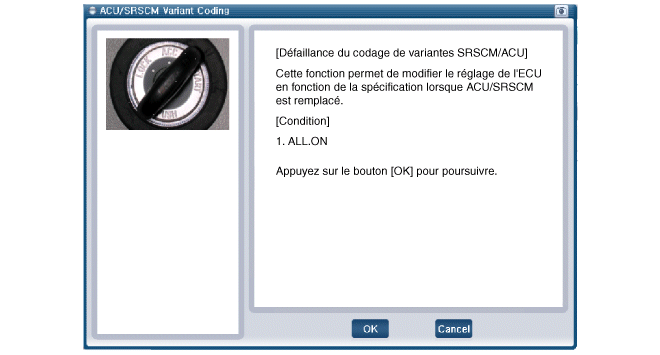

Экран исходного варианта кодирования ACU

(2)

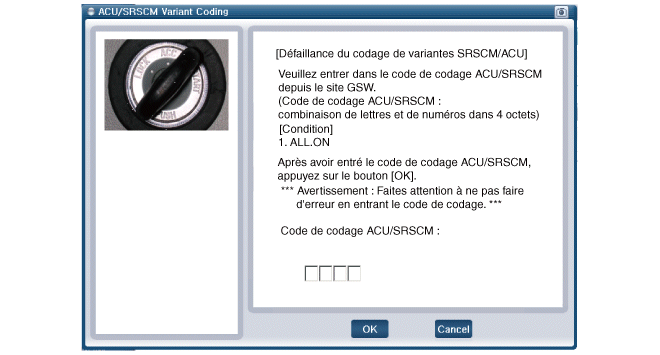

Экран ввода вариантов кодирования ACU

(3)

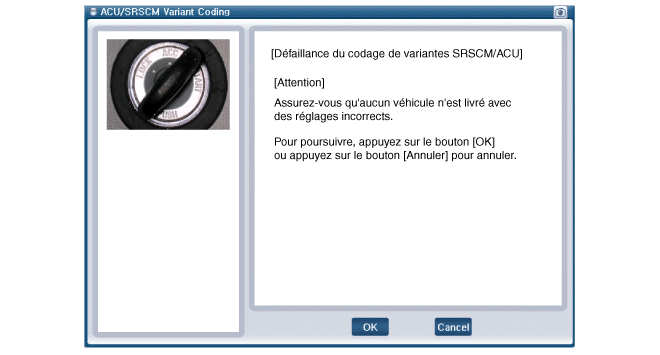

Проверка экрана ввода вариантов кодирования ACU

(4)

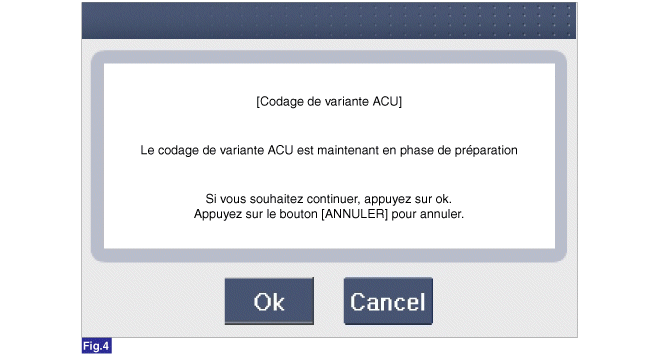

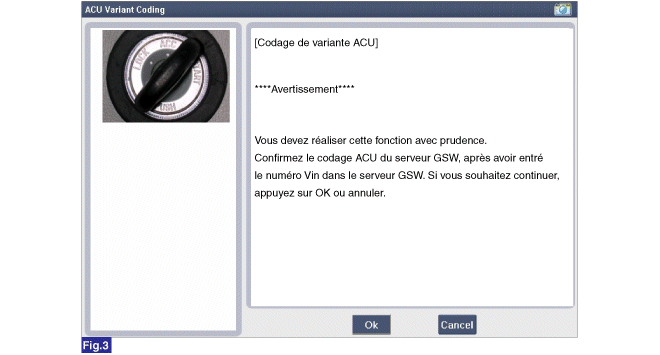

Вариант процедуры кодирования Экран-1

(5)

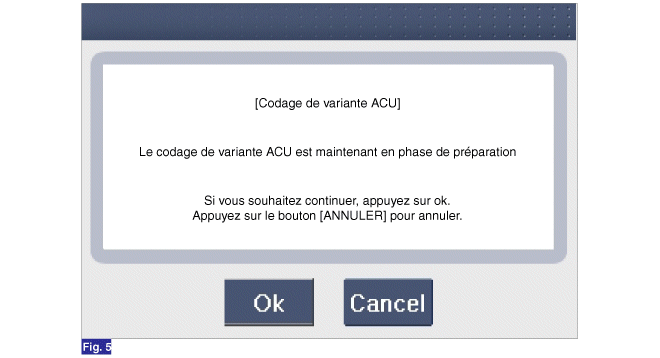

Вариант процедуры кодирования Экран-2

(6)

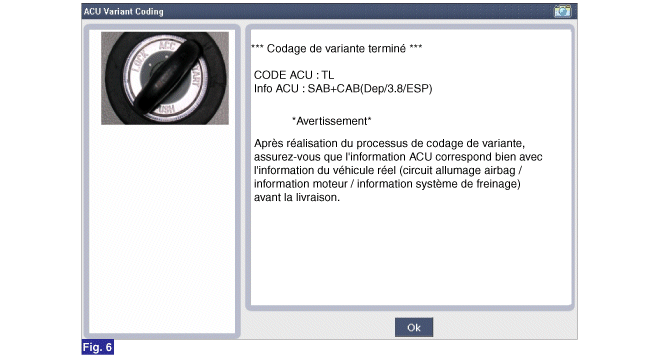

Кодирование вариантов завершено

1)
Этот экран появляется, когда вы пытаетесь вариант кодирования на SRSCM, который был сделан До.
