Руководство по обслуживанию и ремонту Hyundai Tucson: Рычаг переключения передач

Руководство по ремонту автомобилей Hyundai Tucson. / СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ / Система управления автоматической коробкой передач / Рычаг переключения

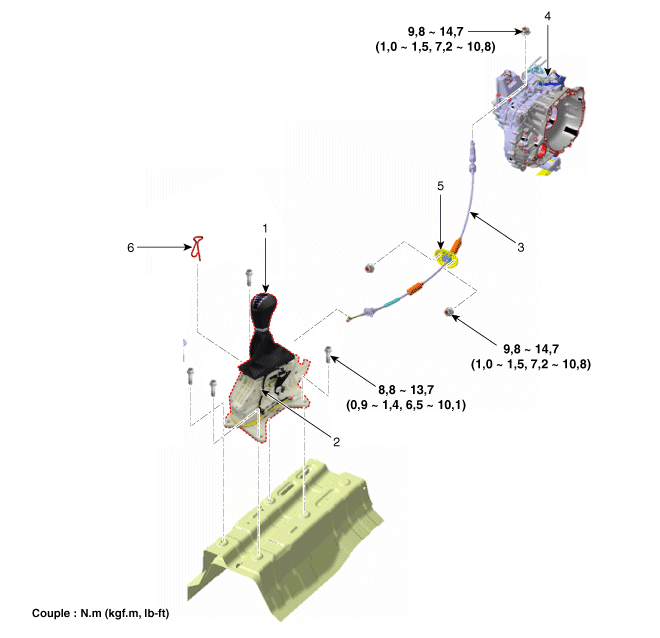

Компоненты и расположение компонентов

расположение компонента

1. Ручка переключения передач в сборе смена и гетры
2. Рычаг переключения передач в сборе
3. Трос переключения

4. Рычаг ручного управления
5. Фиксатор троса переключения передач
6. Стопорный штифт

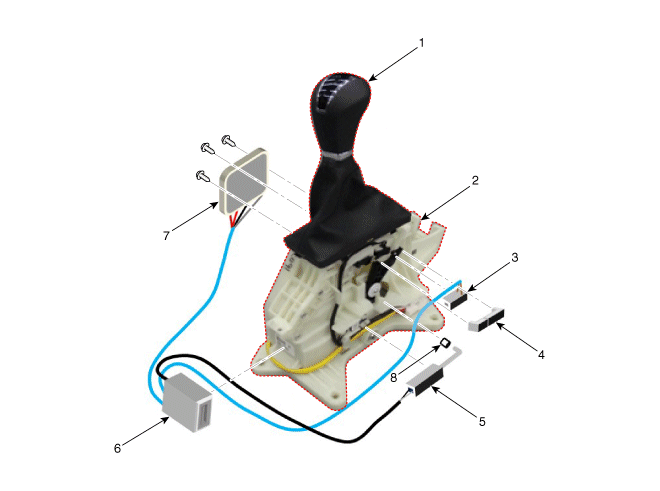

КОМПОНЕНТЫ

1. Рычаг переключения передач и чехлы
2. Рычаг переключения передач в сборе
3. Переключатель положения P
4. Монтажный кронштейн переключателя положения P

5. Соленоид блокировки скорости
6. Основной разъем
7. Корпус переключателя ручного режима
8. Амортизатор

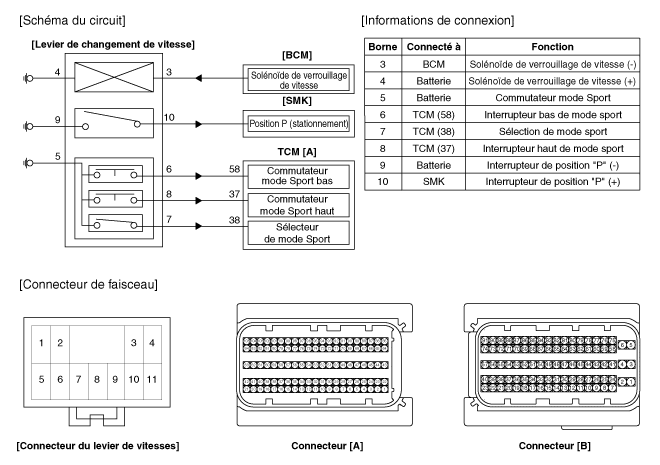

Принципиальные диаграммы

Схематические диаграммы

Процедуры ремонта

ДЕПОЗИТ

1.	Потяните ручку (A) в направлении «F» и снимите ручку.

2.	Снимите напольную консоль в сборе. (См. Группу кузовов — «Консоль пола»)

3.	Снимите воздухопровод (А).

4.	Отсоедините разъем (А) от рычага переключения передач.

5.	Отсоедините зажим проводки (А).

6.	Снимите стопорное кольцо (А).

Отсоедините кабель управления.

(1)	Отсоедините держатель троса (А) от рычага переключения передач.

(2)	Отсоедините кронштейн троса переключения передач после (B) нажав замок.

Снимите болты и рычаг переключения передач в сборе. (В).

Момент затяжки:

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

9.	Снимите монтажный кронштейн переключателя положения P (A).

10.	Отсоедините переключатель положения P (A) и соленоид блокировки. рычаг переключения передач (В).

11.	Отсоедините главный разъем (С) от рычага переключения передач.

12.	Отсоедините корпус переключателя ручного режима (А).

13.	Переключатель положения P, соленоид блокировки переключения передач скорость, корпус переключателя ручного режима, основной разъем (В).

14.	Снимите монтажный кронштейн (А) с клемм главного разъема.

15.

Снимите каждую клемму (F) переключателя положения P (A) с соленоида. блокировка переключения передач (B), корпус переключателя ручной режим (С) после снятия блокировки (Е) разъема главный (Д).

•	Обратите внимание на расположение цветов проводки перед отсоедините клеммы.

▶Информация о разъеме

3. Соленоид блокировки скорости (+)

4. Соленоид блокировки передач (-)

5. Переключатель спортивного режима вниз

6. Селектор спортивного режима

7. Переключение спортивного режима вверх

9. Масса

10. Переключатель положения P (Парковка) (-)

11. Переключатель положения P (Парковка) (+)

СРЕДСТВО

Для установки выполните процедуру, обратную снятию.

•	Установите трос после установки переключателя и рычаг ручного управления в положение N.
