Компоненты и расположение компонентов

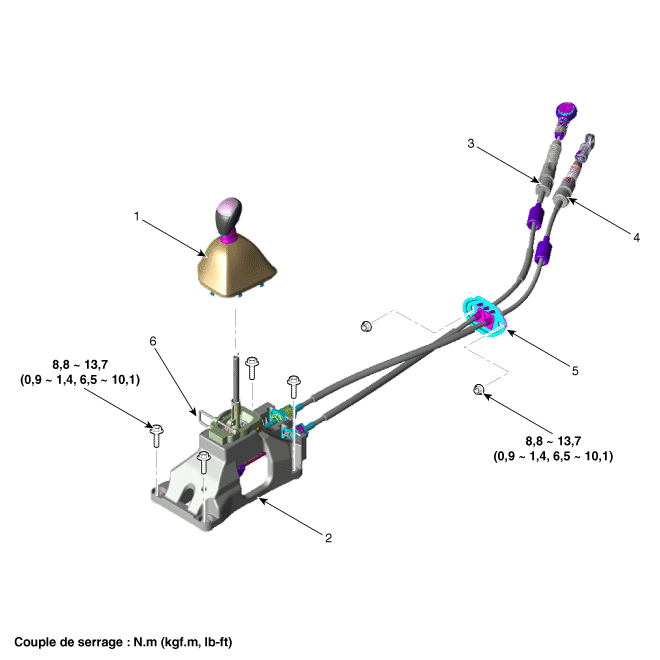

КОМПОНЕНТЫ

1. Ручка переключения передач в сборе смена и гетры
2. Рычаг переключения передач в сборе
3. Трос переключения

4. Кабель выбора
5. Удержание
6. 4-й фиксированный штифт

Процедуры ремонта

ДЕПОЗИТ

1.	Снимите ручку рычага переключения передач и чехлы рычага шестерен (A) после поворота против часовой стрелки.

2.	Снимите напольную консоль в сборе. (См. Группу кузовов — «Консоль пола»)

3.	Отсоедините разъем проводки (А).

4.	Отсоедините трос переключения передач (В) и трос выбора (C) после снятия стопорного кольца (A).

Снимите рычаг переключения передач после удаления болтов (Б-4 шт).

Момент затяжки:

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

СРЕДСТВО

Для установки выполните процедуру, обратную снятию.

•	Новый рычаг переключения передач установлен в штифте фиксация 4-го. После установки удалите 4-й фиксированный штифт.

•	Проверьте работу бокового рычага коробки передач. при работе рычагом переключения передач после сборка. (1~6,R)
