Технический обзор Hyundai Tucson Automotive: INTERR. ФОНАРИ ЗАДНЕГО ХОДА
Руководство по ремонту автомобилей Hyundai Tucson.
/
СИСТЕМА РУЧНОЙ ТРАНСМИССИИ
/
СИСТЕМА РУЧНОЙ ТРАНСМИССИИ
/ ИНТЕРР. ФОНАРИ ЗАДНЕГО ХОДА
Описание и работа
| Описание |
Выключатель света заднего хода нажимается скольжением кольца
задний при выборе рычага и включает фонари заднего хода.
Технические характеристики
| Технические характеристики |
|
Элемент
|
Технические характеристики
|
|
Рабочее напряжение
|
10~15В постоянного тока
|
|
Рабочая сила
|
3,0 кг макс.
|
|
Падение напряжения
|
-0,4 В
|
|
Рабочая Температура
|
-30°К~100°К
[-30°F ~ 212°F] |
Процедуры ремонта
| Контроль |
| 1. |
Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 2. |

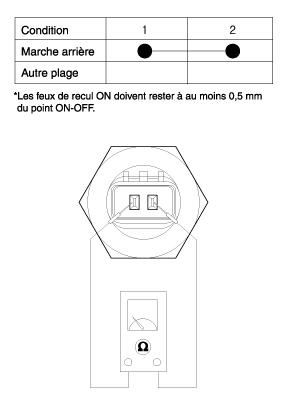

Проверьте целостность цепи между выводами 1 и 2 выключателя
фонари заднего хода. Когда рычаг переключения передач находится в положении заднего хода,
должна быть преемственность.
|
| 3. |
При необходимости отремонтируйте или замените выключатель фонарей заднего хода.
|
| ЗАМЕНА |
| 1. |
Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 2. |
Снимите выключатель фонарей заднего хода (А).
|
| 3. |
Замените на новый и установите выключатель света заднего хода.
|
Механическая коробка передач
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Вместе
механическая коробка передач
2. Приводной вал в сборе
3. Кронштейн
кабель из ц...
