Hyundai Tucson Automotive Service Manual: Боковая обшивка багажного отделения (см. стр. BD-60).

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Внутренняя отделка / Боковая обшивка багажного отделения (см. стр. BD-60).

Компоненты и расположение компонентов

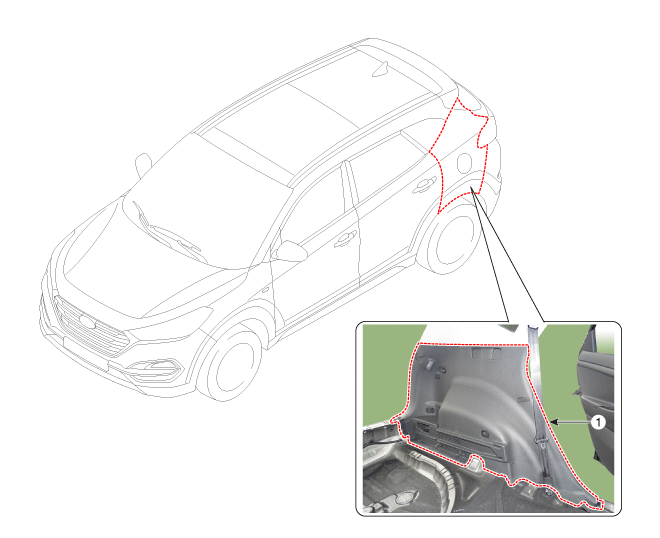

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Боковая обшивка багажника


Процедуры ремонта

ЗАМЕНА
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье
(См. Заднее сиденье — «Заднее сиденье»)
2.
Аккуратно снимите боковую резиновую прокладку с корпуса. задняя дверь.
3.
Аккуратно снимите уплотнитель двери багажника.
4.
Снимите защитную накладку с задней двери.
(См. Отделка салона — «Обшивка дверей»)
5.
Снимите накладку с задней поперечины.
(См. Отделка салона — «Облицовка задней поперечины»)
6.

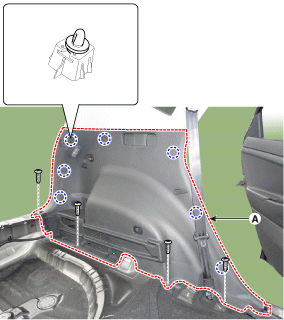

Ослабив крепежные винты, снимите накладку с панели. багажник (А).

7.
Отсоедините разъем внутреннего освещения (А) и разъем от розетки (В).

8.
Для установки выполните процедуру, обратную снятию.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
