Руководство по обслуживанию и ремонту Hyundai Tucson: Электромагнитный клапан управления тормозом Creeper (UD/B_VFS)

Руководство по ремонту автомобилей Hyundai Tucson. / СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ / Система управления автоматической коробкой передач / Электромагнитный клапан управления низкоскоростным тормозом (UD/B_VFS)

Описание и работа

Описание

•	Электромагнитный клапан управления тормозом ходовой части (UD/B) прикреплен к корпусу клапана.

•	Этот регулируемый электромагнитный клапан косвенно регулирует гидравлическое давление. внутри повышающего тормоза.

Технические характеристики

Управление тормозом/сцеплением VFS [UD/B]

▷ Тип управления: Нормально высокий тип

Управляющее давление [кПа (кгс/см², psi)]	500,14~9,81 (5,1~0,1, 72,54~1,42)
Текущее значение (мА)	850~50
Внутреннее сопротивление (Ом)	5.1

Принципиальные диаграммы

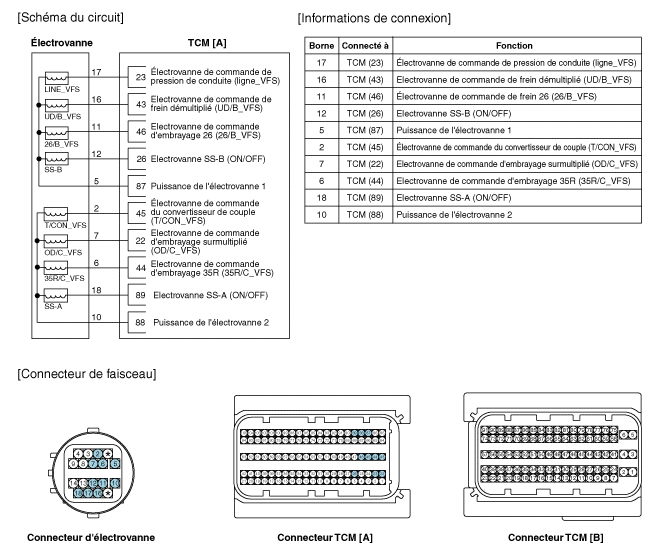

Принципиальная электрическая схема

Процедуры ремонта

Контроль

1.	Поверните ключ зажигания в положение OFF.

2.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумуляторная батарея».)

3.	Отсоедините разъем (А) от электромагнитного клапана.

4.	Измерьте сопротивление между клеммой сигнала датчика и клеммой массы датчика.

5.	Убедитесь, что сопротивление находится в пределах нормы.

ДЕПОЗИТ

Замена двухпозиционного электромагнитного клапана (SS-A, SS-B) не требует нет дополнительной регулировки гидравлического давления; Однако, гидравлическое давление необходимо отрегулировать после замены электромагнитного клапана ВФС. Если вы заменяете электромагнитный клапан VFS, также замените узел корпуса клапана.

(См. Система корпуса клапана — «Корпус клапана»)
