Руководство по обслуживанию и ремонту Hyundai Tucson: Катушка зажигания

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система двигателя / Система зажигания / КАТУШКА зажигания

Описание и работа

Описание
Катушка зажигания представляет собой индукционную катушку в системе зажигания. двигателя, который преобразует низкое напряжение батареи в высокое напряжение, необходимое для создания электрической искры в свечах зажигания для воспламенения топливо. Катушки имеют внутреннее сопротивление, а остальные покоятся. на резисторном проводе или внешнем резисторе для ограничения протекающего тока в катушку от аккумулятора 12 В.

Технические характеристики

Спецификация
Элемент
Спецификация
Сопротивление первичной обмотки (Ом)
0,75 ± 15% [20°C (68°F)]
Сопротивление вторичной обмотки (кОм)
5,9 ± 15% [20°C (68°F)]

Принципиальные диаграммы

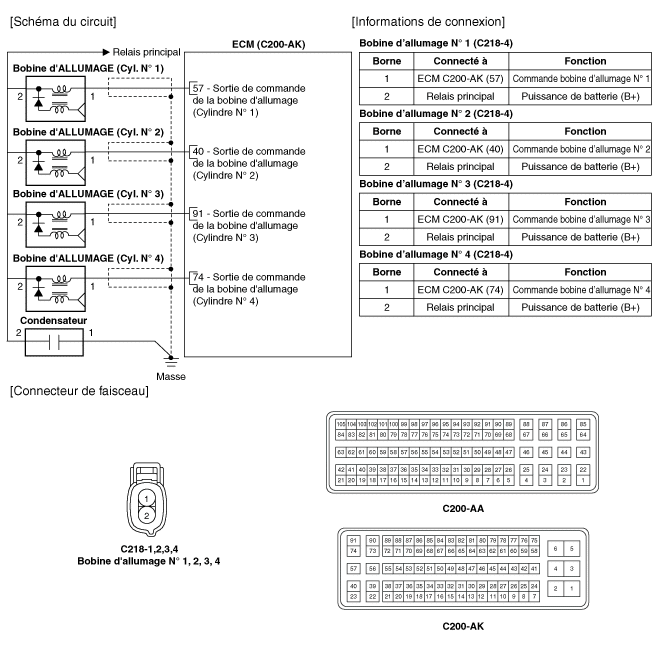

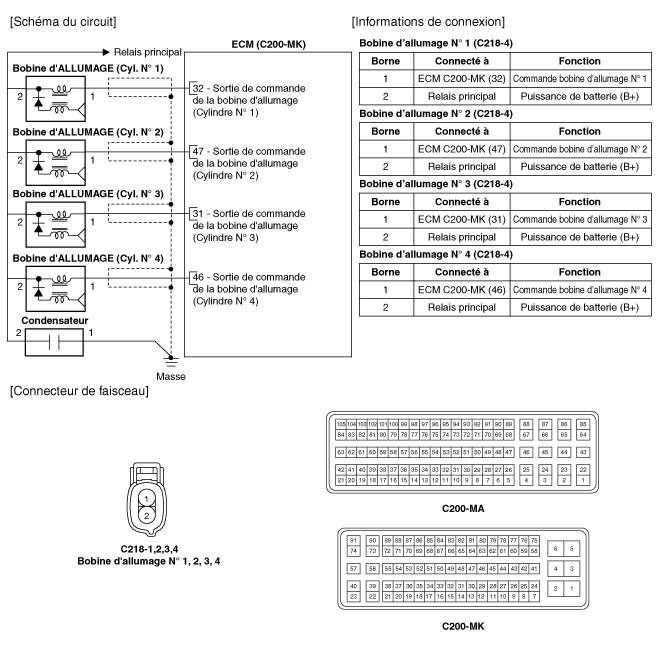

Принципиальная электрическая схема
М/Т

В

Процедуры ремонта

ДЕПОЗИТ
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Снимите корпус двигателя.
3.
Отсоедините разъемы катушки зажигания (А).

•
При отсоединении разъема катушки зажигания потяните стопорный штифт (А) и нажмите на зажим (В).

4.
Снимите катушку зажигания (А).

СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
Болты крепления катушки зажигания:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)
Контроль
1.
Измерьте сопротивление между клеммами (+) и (-) первичной обмотки.

Стандартное значение0,75 Ом±15%
