Руководство по обслуживанию и ремонту Hyundai Tucson: узел передачи переднего колеса

Руководство по ремонту автомобилей Hyundai Tucson. / Система полного привода (4WD) / Трансфер в сборе / Передача переднего колеса в сборе

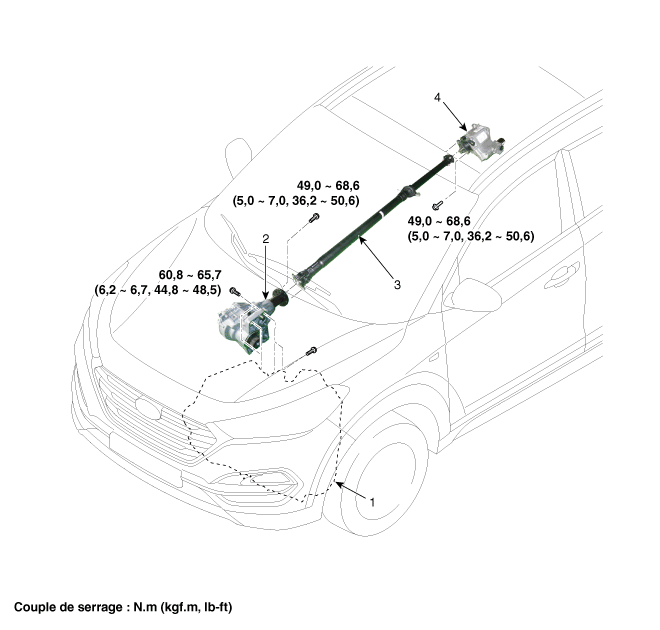

Компоненты и расположение компонентов

расположение компонента

1. Коробка скоростей
2. Трансферный набор
3. Дерево передача инфекции
4. Муфта в сборе

Процедуры ремонта

ДЕПОЗИТ
[Бензин 2.0 GDI]
1.
Выбросьте следующие предметы:
•
Сборка подрамника
(См. Система подвески — «Подстолье»)
•
приводной вал
(См. Ось и карданный вал — «Приводной вал передняя передача")
2.
Снимите трансмиссионный вал (А).
Момент затяжки:
49,0 ~ 68,6 Н·м (5,0 ~ 7,0 кгс·м, 36,2 ~ 50,6 фунт-фут)

3.
Ослабьте верхний и нижний болты крепления коробки передач. (раздаточная сторона → коробка передач)

4.
Ослабьте нижний болт крепления раздаточной коробки. (сторона трансмиссии → передача)

5.
Снимите узел переноса.
[Бензин 1.6 T-GDI]
1.
Снимите трансмиссионный вал (А).
Момент затяжки:
49,0 ~ 68,6 Н·м (5,0 ~ 7,0 кгс·м, 36,2 ~ 50,6 фунт-фут)

2.
Ослабьте фиксирующие болты переноса (А).
3.
Снимите узел переноса (B).

4.

СРЕДСТВО
[Бензин 2.0 GDI]
1.
Для установки выполните процедуру, обратную снятию.
1)
Будьте осторожны, чтобы не повредить уплотнительное кольцо (А). Ли уплотнительное кольцо повреждено, замените его новый.
2)
Нанесите на шлицы (B) консистентную смазку и покройте их молибденового типа высокого давления.
СМАЗКА SPL-1 или аналогичная

3)
Нанесите смазку вокруг сальника (С).

4)
Установите карданный вал близко к метке завеса (передача в сборе 1 шт., приводной вал 1шт).

[Бензин 1.6 T-GDI]
1.
Для установки выполните процедуру, обратную снятию.
1)
Будьте осторожны, чтобы не повредить уплотнительное кольцо (А). Ли уплотнительное кольцо повреждено, замените его новый.
2)
Нанесите на шлицы (B) консистентную смазку и покройте их молибденового типа высокого давления.
СМАЗКА SPL-1 или аналогичная

3)
Установите карданный вал близко к метке завеса (передача в сборе 1 шт., приводной вал 1шт).
