Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов
Руководство по ремонту автомобилей Hyundai Tucson.
/
Электрическая система кузова
/
С модулем управления кузовом
/ Компоненты и расположение компонентов

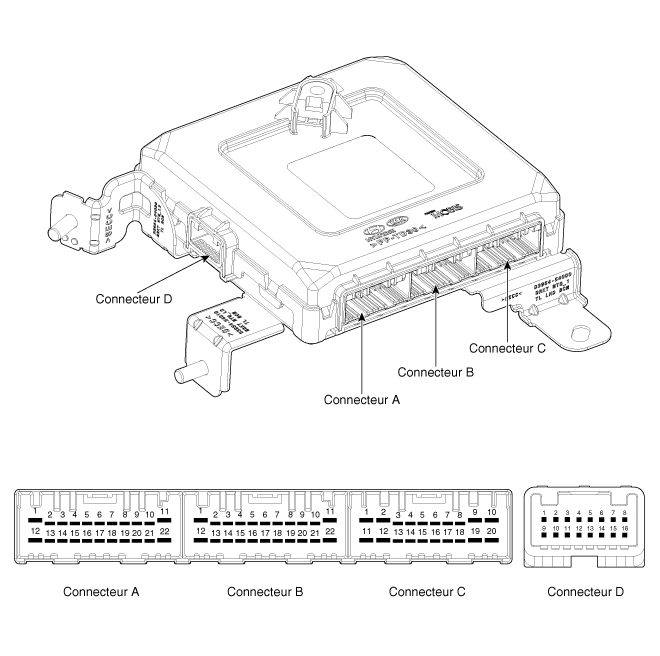

| КОМПОНЕНТЫ |
|
НЕТ
|
РАЗЪЕМ А
|
Соединитель Б
|
С-коннектор
|
D-коннектор
|
|
1
|
БАТТ (+)
|
зажечь
|
-
|
Электрическая задняя дверь (опционально)
|
|
2
|
ВСЕ 2
|
Датчик PAS
|
Индикатор ремня безопасности заднего правого сиденья
|
Переключатель обогрева рулевого колеса
|
|
3
|
ПОСТАВКА АВТО ОСВЕЩЕНИЯ
|
СИГНАЛ ПОДУШКИ БЕЗОПАСНОСТИ
|
Индикатор ремня безопасности заднего левого сиденья
|
-
|
|
4
|
Выключатель противотуманных фар
|
Выключатель ДПАС
|
Реле выдвижного зеркала
|
-
|
|
5
|
выключатель
|
PAS/RPAS ЛИН
|
реле разблокировки дверей
|
-
|
|
6
|
ВНУТР. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
|
Шасси CAN (BAS)
|
Активация безопасности электростеклоподъемников
|
-
|
|
7
|
ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО ОМЫВАТЕЛЯ
|
Шасси CAN (ВЕРХ)
|
Реле стеклоочистителя
|
Предупреждающий зуммер ДПАС
|
|
8
|
ВЫКЛЮЧАТЕЛЬ ПЕРЕДНЕГО ОМЫВАТЕЛЯ
|
-
|
Реле быстрого и медленного стеклоочистителя
|
Индикатор обогрева руля
|
|
9
|
Положение мотора стеклоочистителя
|
Кузов-CAN (сверху)
|
Рулевой патрубок с подогревом
|
Переключатель открытия люка
|
|
10
|
Электромагнитный клапан банкомата
|
Кузов-CAN (снизу)
|
ВСЕ2
|
Шаг (необязательно)
|
|
11
|
ДАТЧИК ДПАС
|
Передний задний фонарь
|
масса
|
Диагностика
|
|
12
|
ВСЕ1
|
Датчик NTC рулевого управления с подогревом
|
Индикатор ремня безопасности пассажира
|
МАССА
|
|
13
|
ЗВУК
|
Переключатель со вставленным ключом
|
Индикатор среднего заднего ремня безопасности
|
-
|
|
14
|
Сигнал датчика автоосвещения
|
Прерывистый переключатель блокировки ключа
|
ОСВЕЩЕНИЕ CL ОТВЕРСТИЯ
|
-
|
|
15
|
Датчик автоосвещения GND
|
Переключатель заднего обогревателя
|
Реле складывания зеркал
|
-
|
|
16
|
Переключатель света фар (верхний)
|
LIN_Защита от вторжений
|
Реле стартера
|
-
|
|
17
|
ВНУТР. ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
|
-
|
РЕЛЕ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ
|
|
|
18
|
скорость дворников
|
Индикатор ДПАС не горит
|
Лавофар реле
|
|
|
19
|
Переключатель переднего стеклоочистителя (внизу)
|
МАССА
|
Лужа Лампа
|
|
|
20
|
С тормозным выключателем
|
ИНДИКАТОР БЕЗОПАСНОСТИ
|
Лампа салона
|
|
|
21
|
ключ электромагнитного клапана
|
реле дверного замка
|
|
|
|
22
|
масса
|
реле разблокировки дверей
|
Технические характеристики
Технические характеристики
Элемент
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
ДС 9 - 16...
Принципиальные диаграммы
Принципиальная электрическая схема
...
