Руководство по обслуживанию и ремонту Hyundai Tucson: выпускной коллектор

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Система впуска и выпуска / Выхлопной коллектор

Компоненты и расположение компонентов

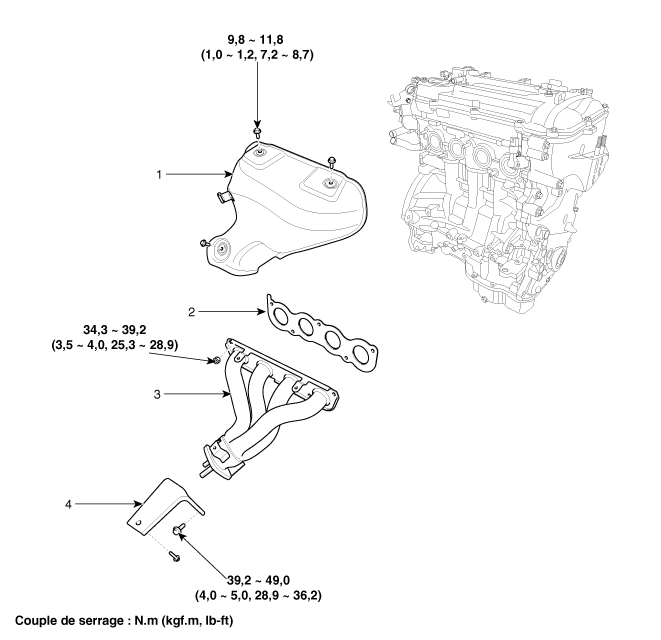

КОМПОНЕНТЫ

1. Защита от перегрева
2. Прокладка выпускного коллектора
3. Выпускной коллектор
4. Кронштейн выпускного коллектора

Процедуры ремонта

Снятие и установка
1.
Снимите корпус двигателя.
(См. Двигатель и коробка передач — «Крышка двигателя»)
2.
Отсоедините отрицательную клемму аккумулятора.
3.
Отсоедините разъем переднего кислородного датчика (А), затем снимите его. среды.

4.
Снимите нижнюю крышку моторного отсека.
(См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")
5.
Снимите передний глушитель.
(См. Система впуска и выпуска — «Глушитель»)
6.
Снимите тепловой экран впускного коллектора (А).
Момент затяжки:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

7.
Снимите тепловой экран приводного вала (А).
Момент затяжки:
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

8.
Снимите кронштейн выпускного коллектора (А).
Момент затяжки:
39,2 ~ 49,0 Нм (4,0 ~ 5,0 кгс·м, 28,9 ~ 36,2 фунт-фут)

9.
Снимите выпускной коллектор (А) и прокладку (В).
Момент затяжки:
34,3 ~ 39,2 Н·м (3,5 ~ 4,0 кгс·м, 25,3 ~ 28,9 фунт-фут)

•
При установке впускного коллектора затяните гайки сначала предварительно затянуть, затем затянуть гайки до указанного крутящего момента в следующем порядке.

10.
Для установки выполните процедуру, обратную снятию.
•
При установке заменить на новую прокладку.
