Руководство по обслуживанию и ремонту Hyundai Tucson: впускной коллектор

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Система впуска и выпуска / Впускной коллектор

Компоненты и расположение компонентов

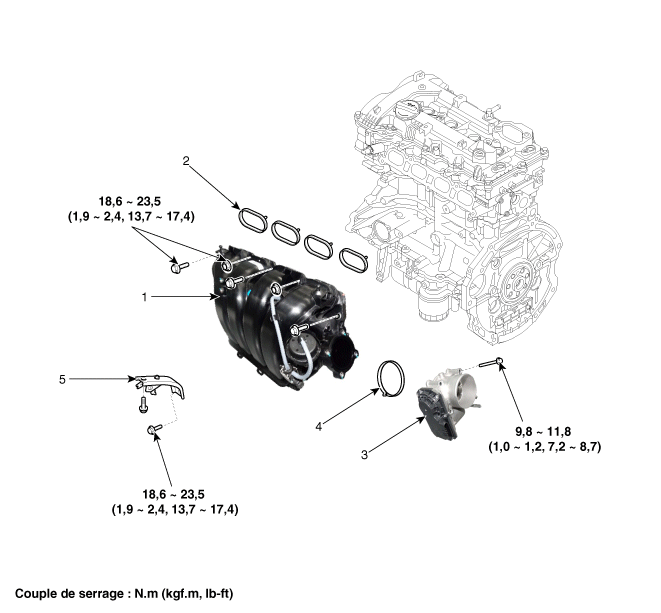

КОМПОНЕНТЫ

1. Впускной коллектор в сборе
2. Прокладка впускного коллектора

3. Электронный блок дроссельной заслонки
4. Стойка впускного коллектора

Процедуры ремонта

Бросай и ставь

1.	Снимите корпус двигателя. (См. Двигатель и коробка передач — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумулятора.

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздушный фильтр»)

4.	Снимите нижнюю крышку моторного отсека. (См. Двигатель и трансмиссия в сборе — «Крышка нижняя часть моторного отсека")

5.	Отсоедините разъемы проводки и зажимы жгута проводов, затем снимите защиту проводки вокруг впускного коллектора.

6.	Отсоедините шланг от PCV (принудительная вентиляция коленчатого вала) (В).

7.	Отсоедините водяную трубу/шланг от компенсационного бака (А).

8.	Отсоедините вакуумный шланг (A) и шланг PCSV (B) (соленоид контроль очистки).

9.	Ослабьте болты модуля ETC (управление электродвигателем дроссельной заслонки). (См. раздел «Управление двигателем/топливная система» — «Система ETC (управление электронный блок дроссельной заслонки")

10.

Снимите кронштейн впускного коллектора (А).

Момент затяжки:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт·фут)

11.

Снимите впускной коллектор (А) и прокладку (В).

Момент затяжки:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт·фут)

•	При установке впускного коллектора затяните болты и гайки сначала предварительно затянуть, затем затяните болты и гайки моментом, указанным в следующий заказ.

12.	Для установки выполните процедуру, обратную снятию.
