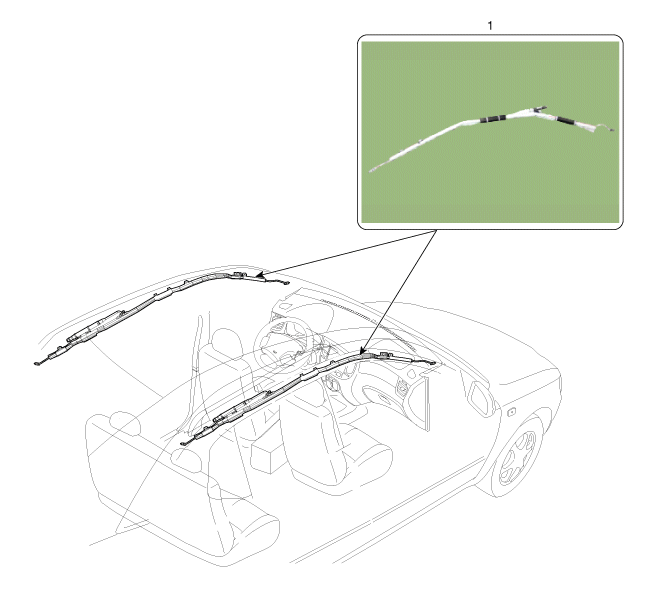

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Шторка безопасности (CAB)

Описание и работа

Описание

Две шторки безопасности размещены внутри обивки потолка. (слева и справа) и защитить водителя и пассажира от опасности в случае боковое столкновение. Модуль подушки безопасности определяет, следует ли использовать шторки безопасности. срабатывать или нет благодаря сигналу датчиков бокового удара (SIS).

•	Никогда не пытайтесь измерить сопротивление цепи модуля. подушка безопасности даже с использованием указанного контрольного инструмента. Если вы попытаетесь измерить сопротивление с помощью тестера, подушка безопасности случайно сработает, что приведет к серьезным раны.

Процедуры ремонта

ДЕПОЗИТ

1.	Отсоедините отрицательный кабель аккумулятора и подождите не менее 3 минут. перед началом работы.

2.	Снимите обшивку крыши. (См. Кузов — «Отделка крыши»)

3.	Отсоедините разъем жгута проводов шторки безопасности.

4.	Ослабив болты и гайки крепления, снимите шторка безопасности.

СРЕДСТВО

1.	Выньте ключ из замка зажигания автомобиля.

2.	Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут.

Затяните болты и гайки крепления шторки безопасности.

Момент затяжки:

Болт: 9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Гайка: 4,0 ~ 6,0 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,4 фунт-фут)

•	Никогда не перекручивайте модуль подушки безопасности во время установки. Если модуль подушки безопасности согнут, модуль подушки безопасности может работать ненормально.

4.	Подсоедините разъем шторки безопасности.

5.	Установите хедлайнер. (См. Кузов — «Отделка крыши»)

6.	Подсоедините отрицательный кабель аккумулятора.

После установки шторки безопасности (CAB) проверьте, работает ли система. правильно :

•	Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
