Hyundai Palisade: система ESP (электронная программа стабилизации) / датчик скорости рыскания и G-сенсор
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Тормозная система
/
Система ESP (электронная программа стабилизации)
/ Скорость рыскания и G-сенсор
Описание и работа
| Описание |

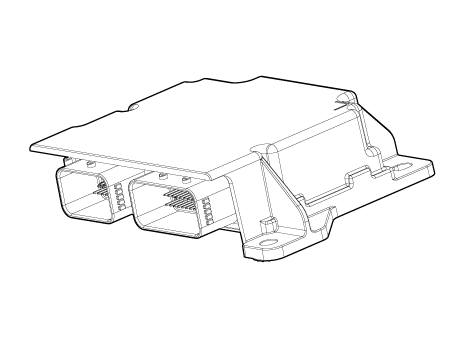

Датчик скорости рыскания и ускорения встроен в модуль управления подушками безопасности (SRSCM).
Когда автомобиль поворачивается относительно вертикальной оси, датчик скорости рыскания
электронно определяет скорость рыскания по изменению вибрации пластинчатой вилки внутри
датчик скорости рыскания.
Если скорость рыскания достигает определенной скорости после обнаружения рыскания транспортного средства,
управление ESC снова активируется.
Более поздний датчик G определяет боковую G автомобиля. Небольшой элемент внутри датчика
прикреплен к отклоняемому рычагу более поздним Г.
Направление и величина боковой G, загруженной на транспортное средство, могут быть известны с помощью электростатического
изменение емкости по боковому G.
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите напольную консоль.
(См. Кузов — «Напольная консоль»)
|
| 3. |

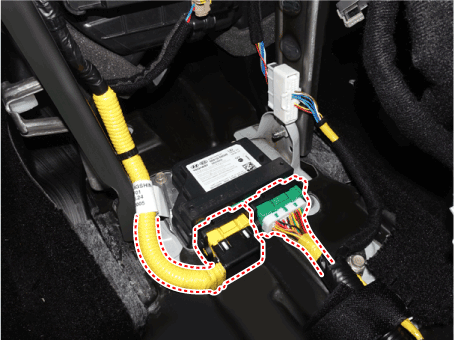

Поднимите фиксатор разъема SRSCM, отсоедините разъем.
|
| 4. |

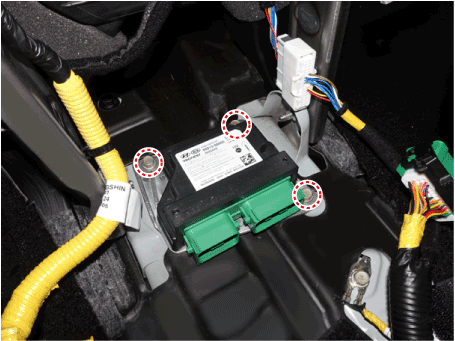

Выверните крепежные болты SRSCM (3 шт.) из SRSCM, затем снимите
SRSCM.
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |

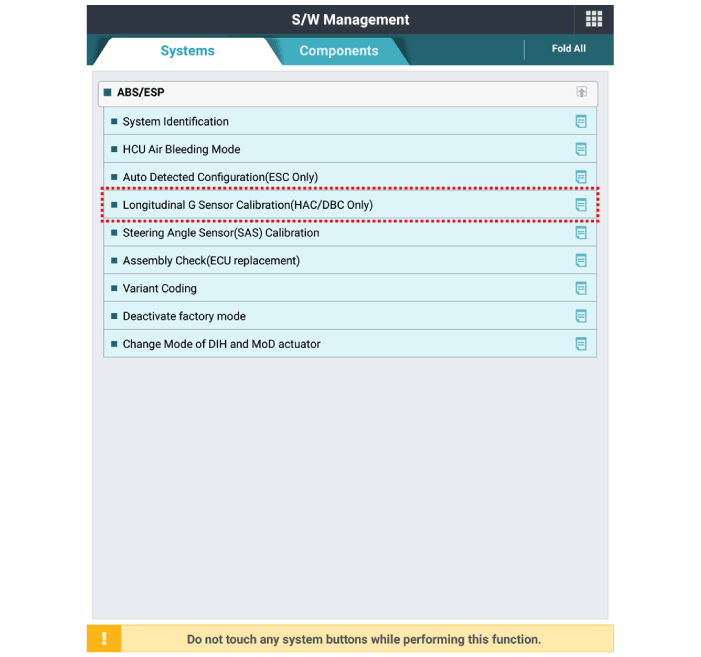

Выполните калибровку продольного G-сенсора в транспортном средстве S/W Management
меню ГДС.
|
| Корректирование |
В качестве руководства по методам диагностики с помощью диагностического устройства основное содержание
следующие:
| 1. |
Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера.
боковая накладка на устройство самодиагностики, а затем включите самодиагностику
устройство после включения ключа.
|
| 2. |
Выберите «модель автомобиля» и «ABS/ESP» на экране выбора автомобиля GDS,
затем выберите ОК.
[Калибровка датчика продольного ускорения]
|
