Hyundai Palisade: тормозная система / выключатель стоп-сигнала

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Тормозная система / Тормозная система / Выключатель стоп-сигнала

Компоненты и расположение компонентов

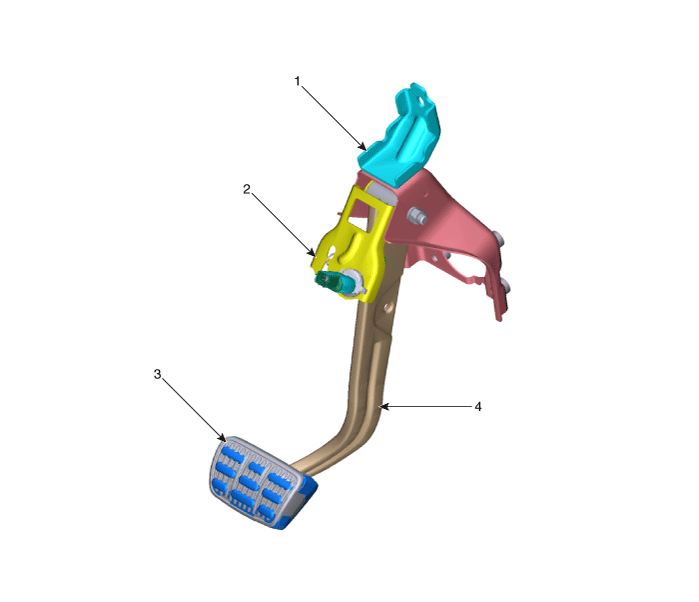

Компоненты

Hyundai Palisade. Components and components location

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала
3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза

Принципиальные диаграммы
Схематическая диаграмма

Hyundai Palisade. Schematic diagrams

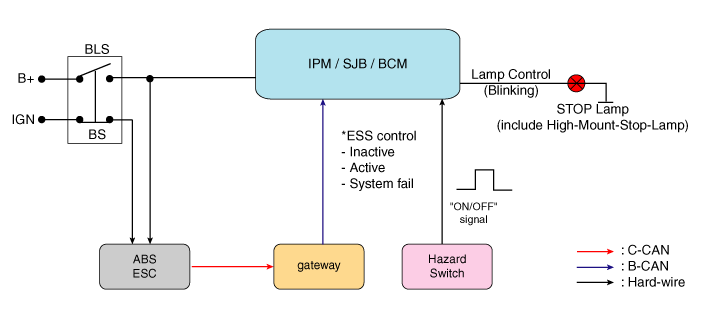

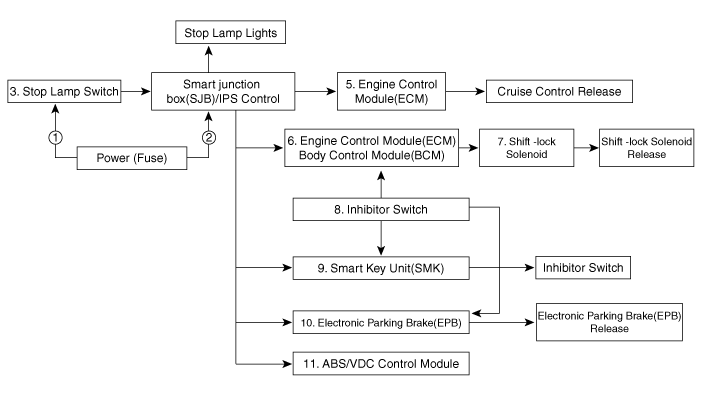

Схема системы

Hyundai Palisade. Schematic diagrams

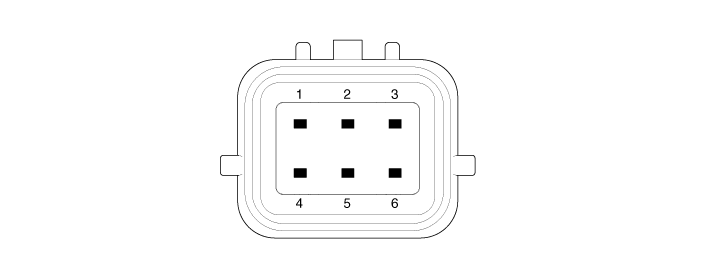

Терминал Функция

Hyundai Palisade. Schematic diagrams

Терминал
Описание
1
IGN1
2
Модуль управления двигателем (ECM)
3
-
4
В+
5
Стоп-сигнал
6
Груунд

Процедуры ремонта
Корректирование
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)

Hyundai Palisade. Repair procedures

4.
Если зазор между выключателем стоп-сигнала и кронштейном не составляет 1,0–2,0 мм (0,04–0,08 дюйма), проверьте монтажный зажим и другую часть вокруг стоп-сигнала.
5.
Если все в порядке, снимите выключатель стоп-сигнала и установите его снова.
осмотр

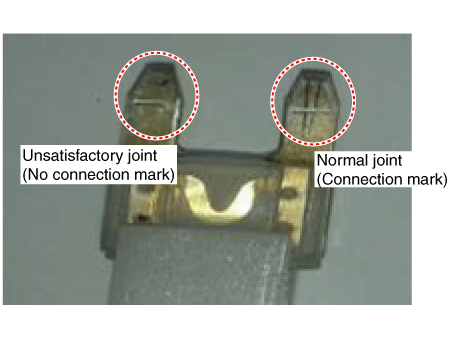

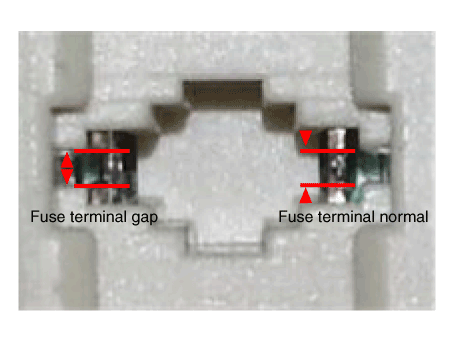

1. Проверка предохранителей
Установите тестовый предохранитель на предохранитель выключателя и часть предохранителя реле, чтобы подтвердить нормальную работу. совместная подгонка.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

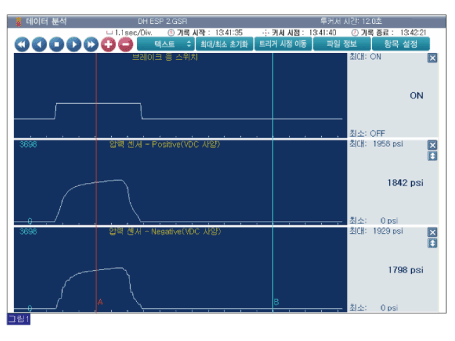

2. Анализ данных ГДС
1.
Проанализируйте данные GDS и подтвердите, что со стопом что-то не так. выключатель лампы.
(1)
Подключите GDS к разъему самодиагностики.
(2)
Включите искровой выключатель
(3)
Нажмите на педаль тормоза.
(4)
Осмотрите категорию «тормозной выключатель», в которой отображается «датчик данные" ГДС.
Нормальная форма сигнала: значение сигнала датчика давления будет изменить в соответствии с переключателем ВКЛ/ВЫКЛ тормоза.

Hyundai Palisade. Repair procedures

3. Проверка соединителя каждой частью
Проверьте, не поврежден ли каждый разъем, не перенапряжение ли клемм, или произошло неполное соединение

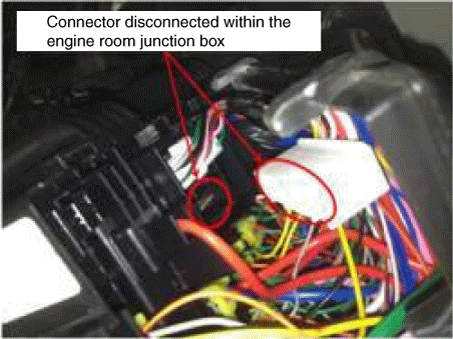

[Распределительная коробка машинного отделения]

Hyundai Palisade. Repair procedures

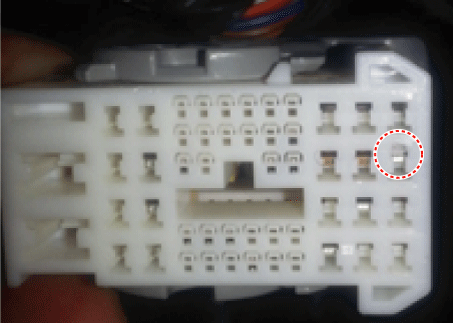

[Модуль управления ABS/VDC]

Hyundai Palisade. Repair procedures

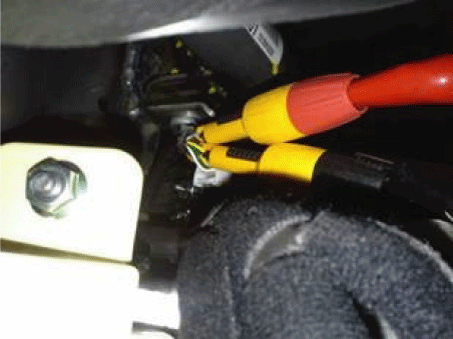

4. Осмотрите цепь стоп-сигнала.
Подсоедините щуп к каждому клеммному проводу и проверьте осциллограмму сигнала.
[Вход/выход переключателя стоп-сигналов]

Hyundai Palisade. Repair procedures

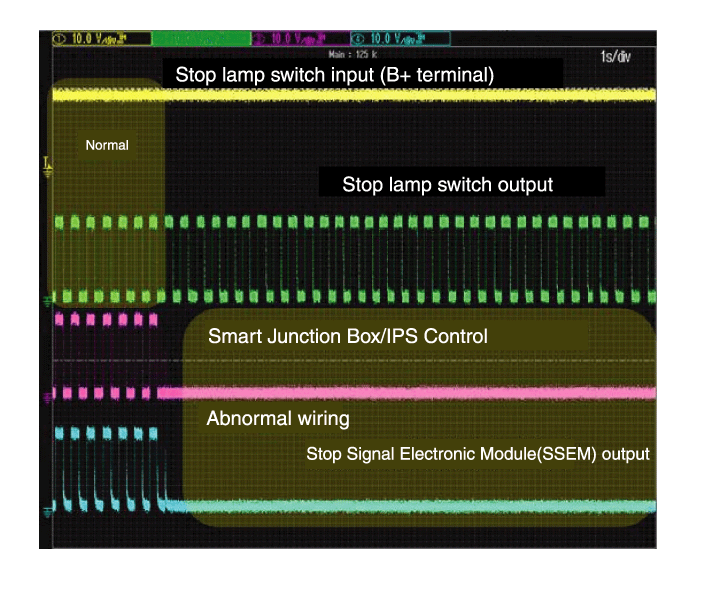

[Экран формы сигнала осциллографа]

Hyundai Palisade. Repair procedures

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.

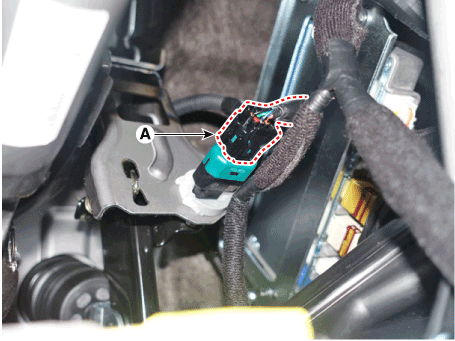

Отсоедините разъем выключателя стоп-сигналов (А).

Hyundai Palisade. Repair procedures

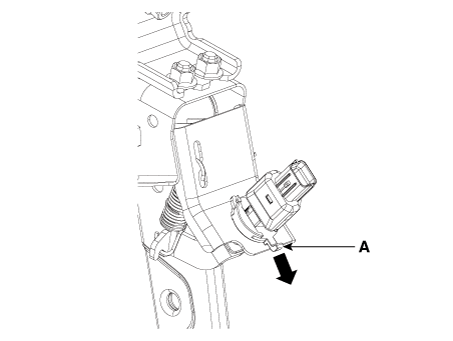

4.
Потяните стопорную пластину (А), как показано стрелкой.

Hyundai Palisade. Repair procedures

5.

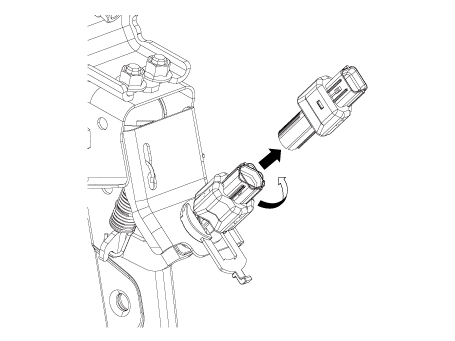

Поверните выключатель стоп-сигналов (А) на 45° против часовой стрелки и снимите его.

Hyundai Palisade. Repair procedures

6.
Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.
(1)

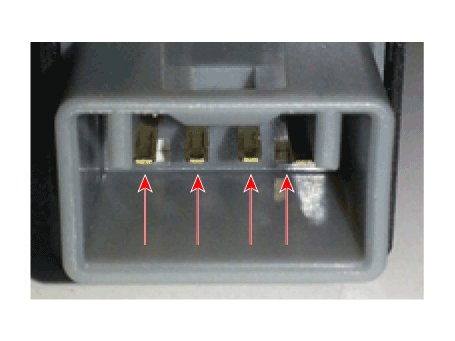

Подтвердите нормальное соединение с терминальной частью
Можно сделать подтверждение, чтобы увидеть, был ли разъем закреплены должным образом и присутствует метка соединения.

Hyundai Palisade. Repair procedures

(2)

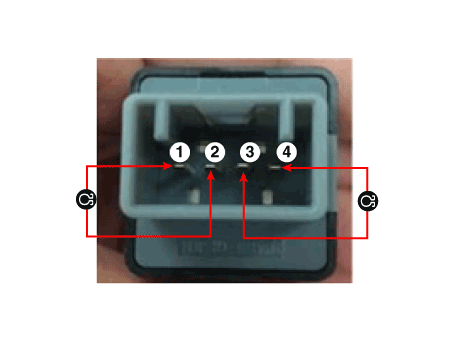

Выполните проверку сопротивления деталей

Hyundai Palisade. Repair procedures

Сопротивление (Ом)
3-4
1-2
Не выступающий стержень
(переключатель выключен)
Бесконечный
0
Род торчал
(переключатель включен)
0
Бесконечный

Монтаж
1.

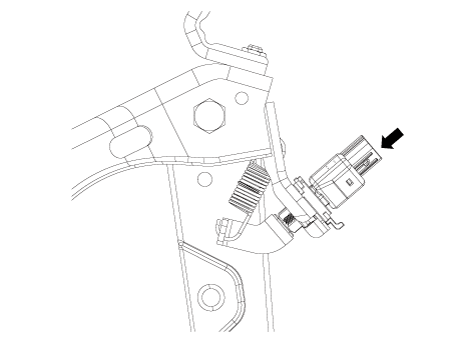

Закрепите рычаг педали тормоза и полностью вставьте выключатель стоп-сигнала, чтобы скрыть контактная часть.

Hyundai Palisade. Repair procedures

2.

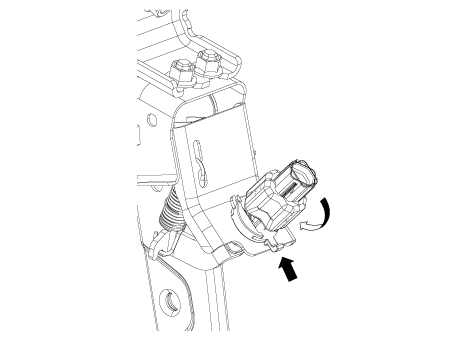

После вставки поверните стопорный выключатель (A) на 45° по часовой стрелке, а затем соберите запирающая пластина нажатием.

Hyundai Palisade. Repair procedures

3.

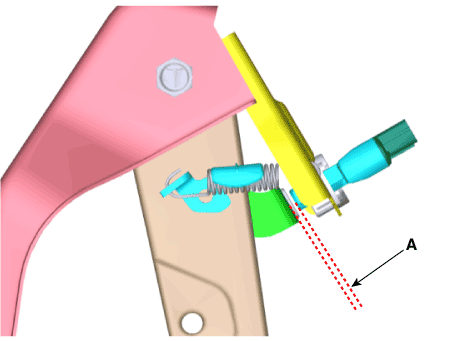

Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Если зазор между выключателем стоп-сигнала и кронштейном не 1,0–2,0 мм (0,04–0,08 дюйма), повторите вышеописанный процесс.
4.
Подсоедините разъем выключателя стоп-сигналов (А).

Hyundai Palisade. Repair procedures

5.
Установите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
Поиск неисправностей
Поиск неисправностей
1.
Диагностика деталей
Предметы
Причина
Симптом

Выключатель предохранителя
Неисправное соединение предохранителя, Поврежденный предохранитель
–
Код неисправности: P0504
–
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.
① Проверка формы сигнала выполняется с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. переключатель стоп-сигнала процедуры проверки цепи)

② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
Реле предохранителя
Неисправное соединение предохранителя, Поврежденный предохранитель
–
Код неисправности: P0504
–
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, лампочка ESP OFF освещенный.
Выключатель стоп-сигнала
•
Поврежденная проводка каждой части
•
Неправильное подключение к разъему
•
Каждая часть неисправна
–
Код неисправности: P0504
–
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, лампочка ESP OFF освещенный.
Электронный модуль стоп-сигнала (если применимо)
–
Код неисправности: P0504, C2130, C2131
–
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, лампочка ESP OFF освещенный.
Модуль управления двигателем (ECM)
–
Код неисправности: P0504
–
Симптом: проблемы с переключением передач, круиз-контроль. проблема отмены
Модуль управления кузовом (BCM)
–
Проблемы с переключением передач
Соленоид блокировки переключения передач
–
Проблемы с переключением передач
Переключатель ингибитора
–
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB беда
Блок смарт-ключей (SMK)
–
Стартовый сбой
Электронный стояночный тормоз
–
Симптом: проблема с отменой функции EPB, ESP OFF свет освещен.
Модуль управления ABS/VDC
(Датчик давления)
–
Симптом: горит индикатор ESP OFF.

2.
Симптоматическая диагностика
Симптом
Часть, которая может быть причиной

Проблемы с запуском
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем
① Проверьте форму сигнала с помощью осциллографа на каждой детали во время движения автомобиля. ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры)

② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
Проблемы с переключением передач
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, BCM, ECM, выключатель ингибитора, каждый провод, разъем
горит лампочка ESP OFF
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем
P0504
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, ECM, каждый провод, разъем
Стоп-сигнал не работает
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, провод/разъем отсоединен
стоп-сигнал всегда горит
Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Короткое замыкание проводки, Поврежден предохранитель

3.

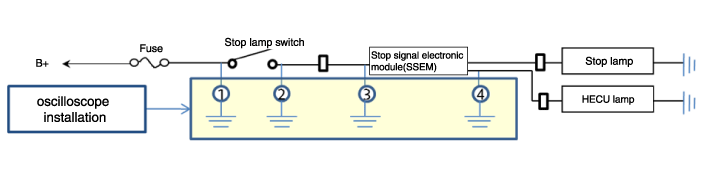

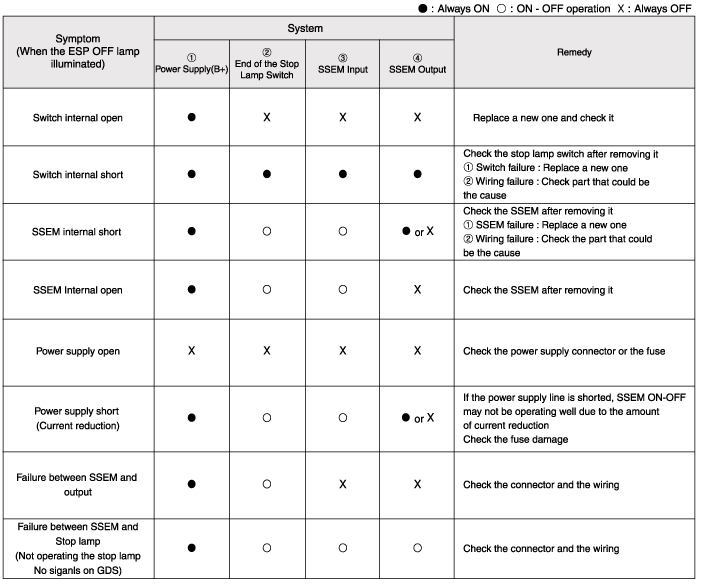

Диагностика системы выключателя стоп-сигналов

Hyundai Palisade. Troubleshooting

Hyundai Palisade. Troubleshooting

SSEM: Электронный модуль стоп-сигнала
4.
Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.
