Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Коробка рулевого механизма

Компоненты и расположение компонентов
Компоненты
[C-MDPS]

Hyundai Palisade. Components and components location

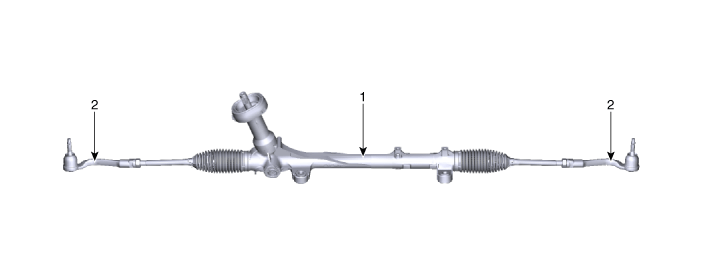

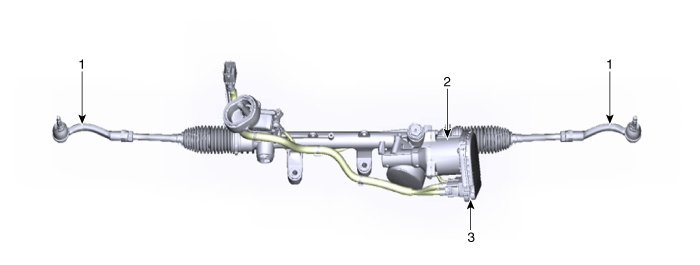

1. Рулевой редуктор
2 Наконечник рулевой тяги

[Р-МДПС]

Hyundai Palisade. Components and components location

1. Наконечник рулевой тяги
2. Двигатель Р-МДПС
3. ЭБУ Р-МДПС

Процедуры ремонта
Снятие и установка
Hyundai Palisade. Repair procedures
•
Перед заменой R-MDPS используйте диагностический прибор для считывания настройки старого ЭБУ [Только R-MDPS]
1.
Выполните «Резервное копирование данных ЭБУ» с помощью диагностического прибора, следуя порядку ниже.
(1)
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики.
(2)
Включите устройство самодиагностики после включения ключа.
(3)
После выбора «модели автомобиля» и «системы MDPS» на диагностическом экран выбора транспортного средства инструмента.
(4)

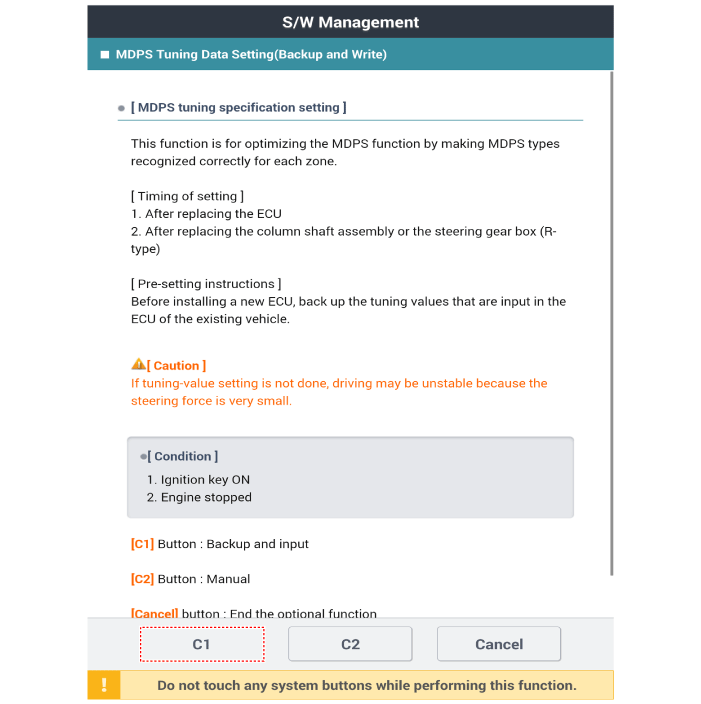

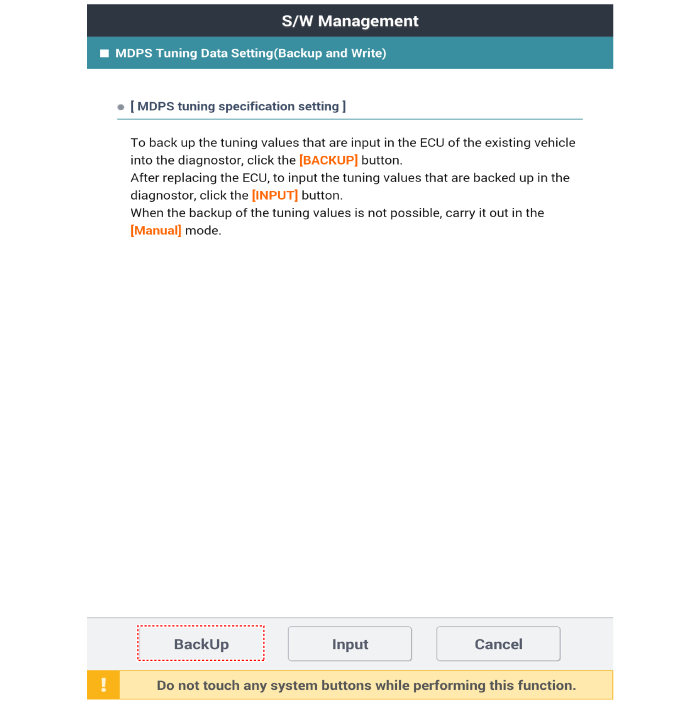

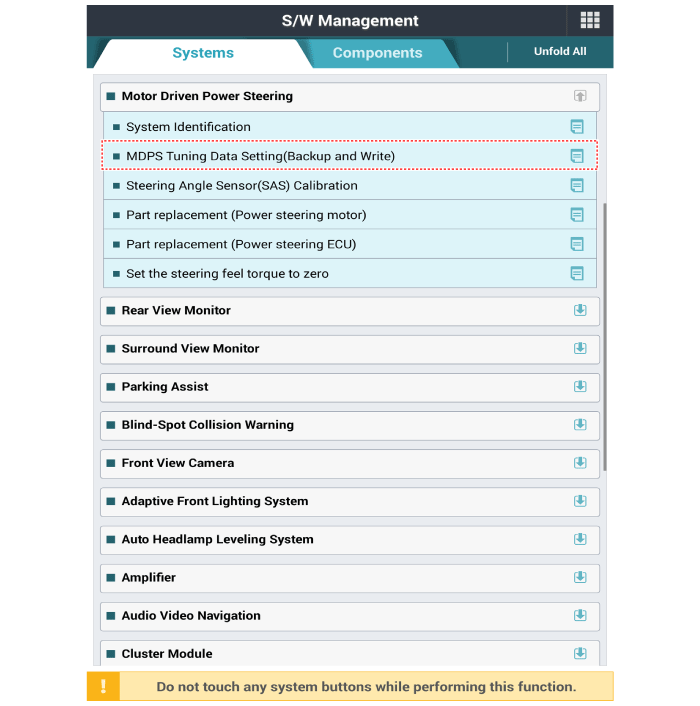

Выберите «Настройка данных настройки MDPS (резервное копирование и запись)».

Hyundai Palisade. Repair procedures

(5)
Следуйте инструкциям на экране.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

1.
Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.
2.
Поверните руль так, чтобы передние колеса встали прямо положение впереди.
3.

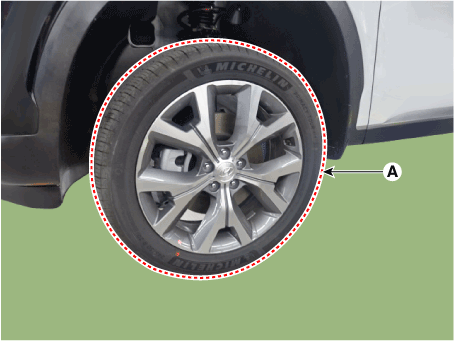

Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки :
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).

Hyundai Palisade. Repair procedures

4.

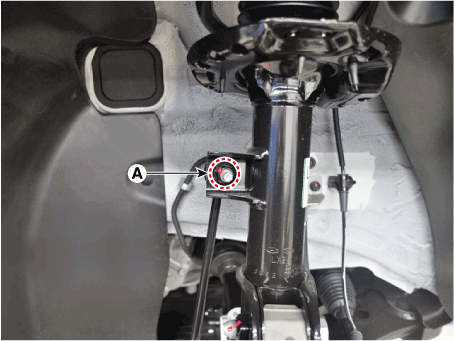

Отсоедините стойку стабилизатора от передней стойки в сборе после ослабления гайка (А).
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)
Hyundai Palisade. Repair procedures
•
При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.
•
Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

Hyundai Palisade. Repair procedures

5.

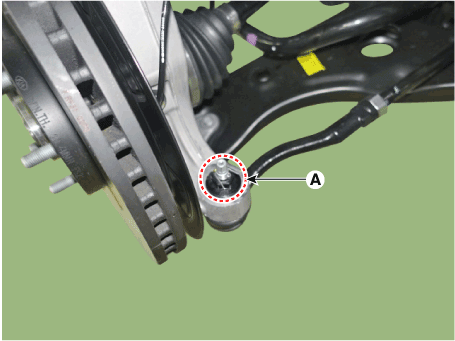

Снимите шаровой шарнир наконечника рулевой тяги.
(1)
Снимите шплинт и гайку (А).
(2)

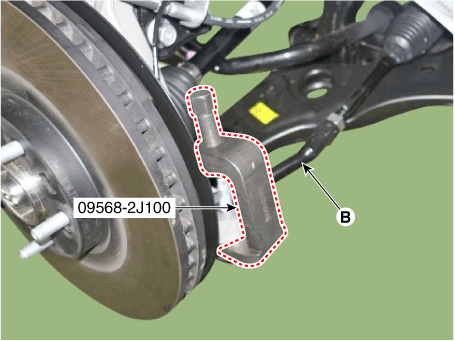

Используя SST (09568-2J100), отделите шаровой шарнир (B) от костяшка.
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

6.
Снимите шплинт и гайку (А).
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

Hyundai Palisade. Repair procedures

7.

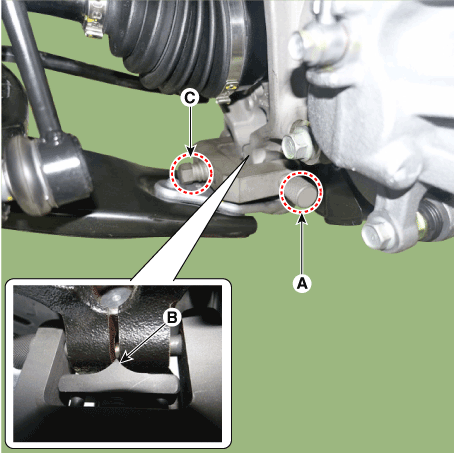

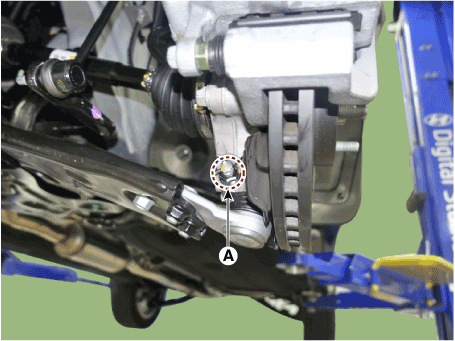

Снимите нижний рычаг с поворотного кулака с помощью SST (09568-4R100).
(1)
Вставьте опорный болт (А) в отверстие для болта нижнего рычага.
(2)
Установите опорный корпус (B) с передней оси.
(3)
Затяните болт (С).

Hyundai Palisade. Repair procedures

8.

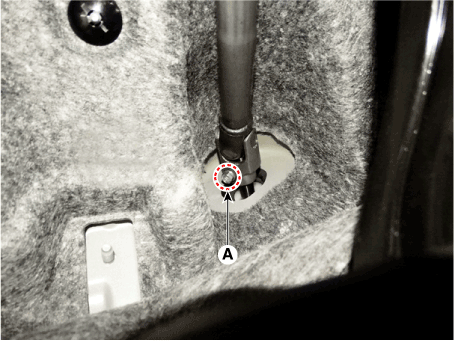

Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.
Момент затяжки :
32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Не используйте болт повторно.
•
Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.
•

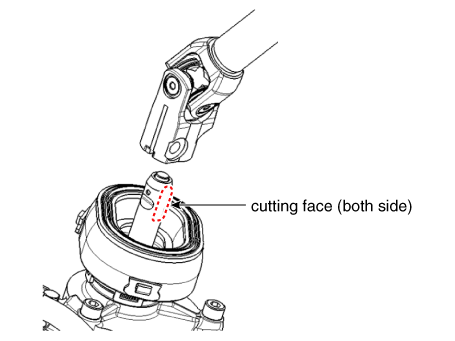

Соберите так, чтобы отверстие универсального шарнира было вставлено совпадающая с поверхностью среза вала-шестерни.

Hyundai Palisade. Repair procedures

9.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
10.

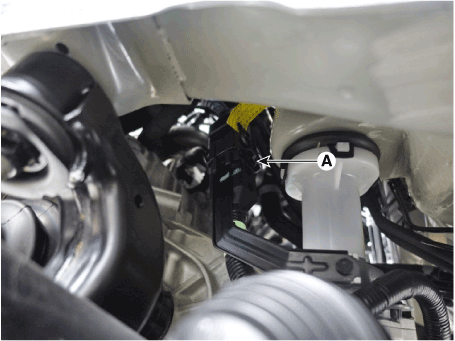

Отсоедините главный разъем R-MDPS (А). [Только тип R-MDPS]

Hyundai Palisade. Repair procedures

11.

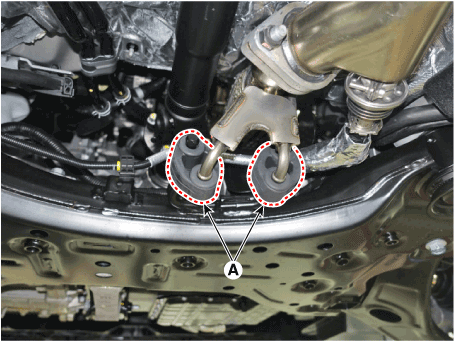

Снимите резиновую подвеску глушителя (А).

Hyundai Palisade. Repair procedures

12.

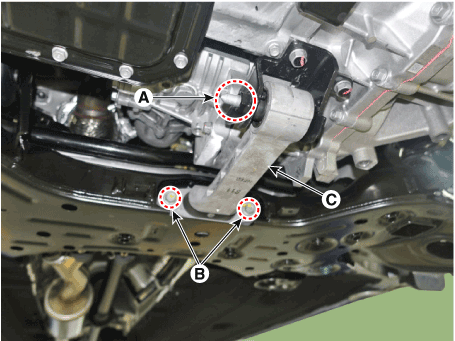

Снимите кронштейн тяги ролика (С), ослабив болты (А), (В).
Момент затяжки
(A): 107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
(B): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт-фут)

Hyundai Palisade. Repair procedures

13.

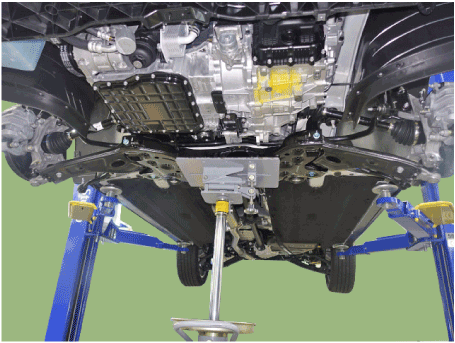

Снимите подрамник, ослабив болты и гайки крепления.
Hyundai Palisade. Repair procedures
•
Установите трансмиссионный домкрат для безопасности.
Момент затяжки
Болты и гайки крепления подрамника:
176,5 - 196,1 Н.м (18,0 - 20,0 кгс.м, 130,2 - 144,7 б-фут)
Болт крепления подрамника:
44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт-фут)

Hyundai Palisade. Repair procedures

14.

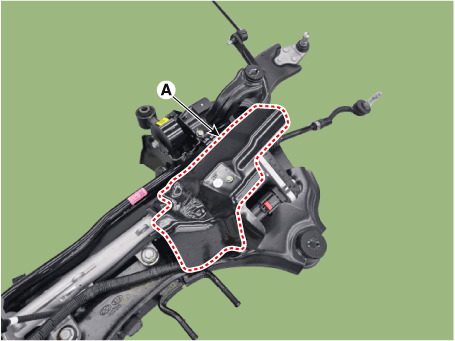

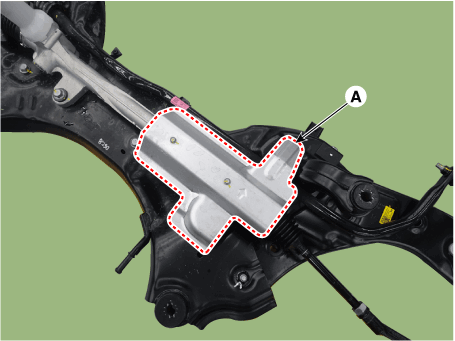

Снимите защитный кожух с подогревом (А).
Момент затяжки :
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт-фут)
[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

15.

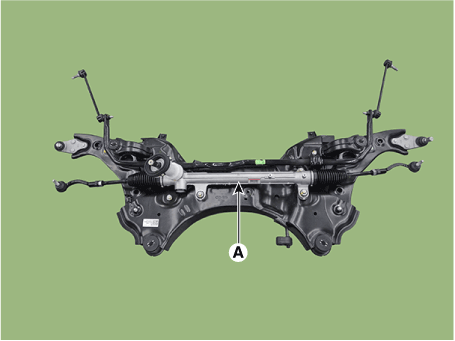

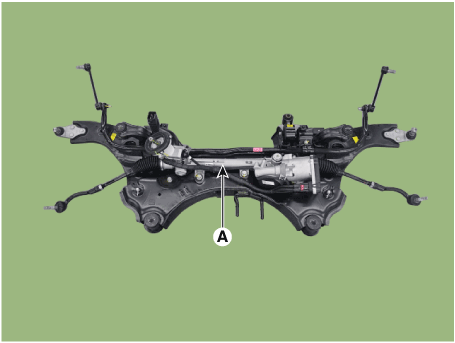

Снимите рулевой редуктор (А) с переднего подрамника, ослабив крепежные болты.
Момент затяжки :
88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,0–79,5 фунт-фут)
[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

16.
Установите в порядке, обратном снятию.
17.
Проверьте выравнивание.
(См. Шины/Колеса – «Развал-схождение»)
18.
Проведите «Распознавание типа EPS» с помощью диагностического прибора.
(См. двигатель MDPS - «Диагностика с помощью GDS»)
19.
Выполните «Восстановление данных ЭБУ» с помощью диагностического прибора, следуя порядку ниже. [Только R-MDPS]
(1)
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики.
(2)
Включите устройство самодиагностики после включения ключа.
(3)
После выбора «модели автомобиля» и «системы MDPS» на диагностическом экран выбора транспортного средства инструмента.
(4)
Выберите «Настройка данных настройки MDPS (резервное копирование и запись)».

Hyundai Palisade. Repair procedures

(5)
Следуйте инструкциям на экране.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

Замена
Hyundai Palisade. Repair procedures
•
Не разбирайте рулевой механизм.
•
Если разобрать рулевой редуктор, то качество(Шум/чистота /функций) не гарантируется.

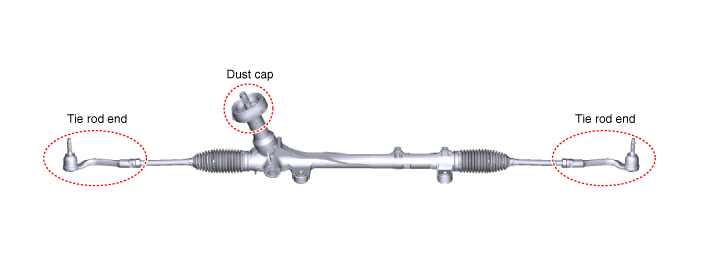

[C-MDPS]

Hyundai Palisade. Repair procedures

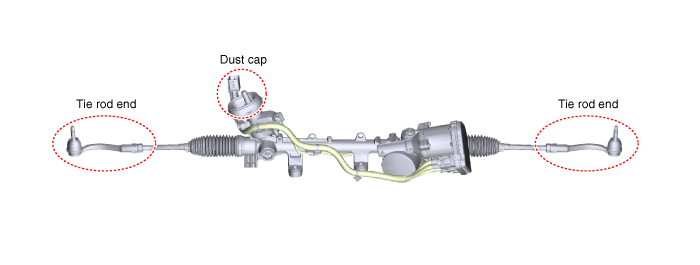

[Р-МДПС]

Hyundai Palisade. Repair procedures

Наконечник рулевой тяги
1.
Снимите наконечник рулевой тяги после ослабления гайки.
Момент затяжки :
49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,2–39,8 фунт-фут)
Hyundai Palisade. Repair procedures
•

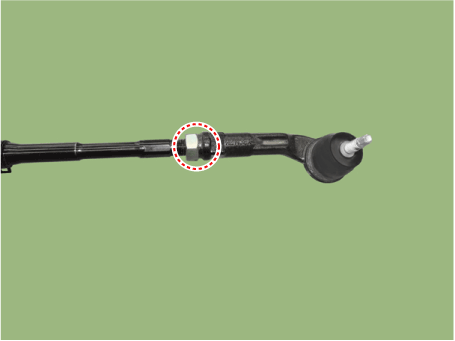

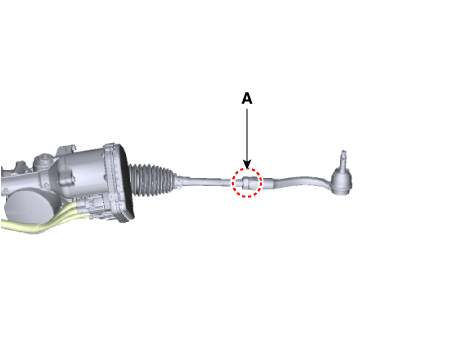

Перед снятием наконечника рулевой тяги обратите внимание, измерив длина резьбы или отмечена краской.
[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

2.
Замените новыми деталями.
3.
Проверьте выравнивание.
(См. Шины/Колеса – «Развал-схождение»)
Блок питания и короткая передача
1.

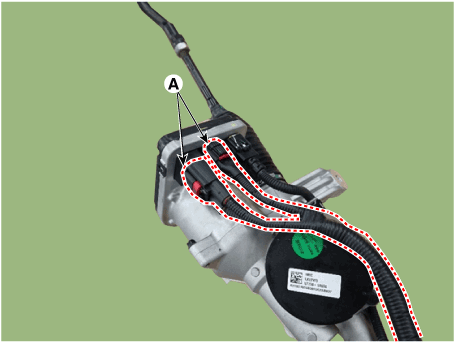

Отсоедините разъем блока питания (А).

Hyundai Palisade. Repair procedures

2.

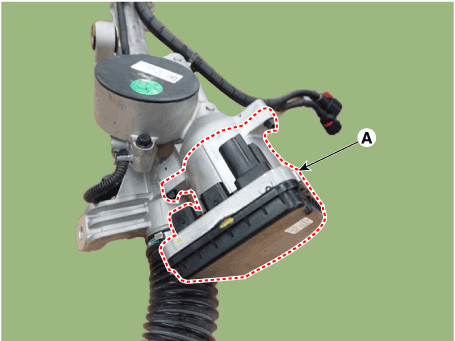

Замените блок питания (A) после ослабления крепежных болтов.
Момент затяжки :
14,0–16,0 Н·м (1,43–1,63 кгс·м, 10,3–11,8 фунт-фут)

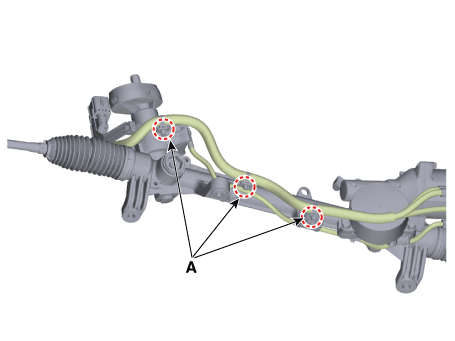

Hyundai Palisade. Repair procedures

3.
В случае замены блока питания замените только блок питания и повторно использовать существующую короткую передачу.
В случае замены короткой шестерни замените только короткую шестерню и повторно использовать существующий блок питания.
4.
Нанесите смазку на зубчатую поверхность нового силового агрегата.
(1)
Шум может возникнуть, если смазка не нанесена или обычная смазка применены. Поэтому обязательно используйте указанную смазку.
Спецификация смазки: Multemp MM-V

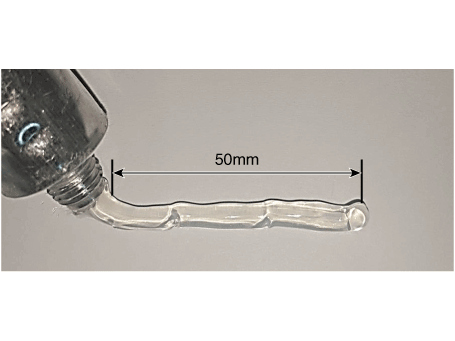

Нанесите количество: 0,7 ~ 1,2 г (50 мм)

Hyundai Palisade. Repair procedures

(2)

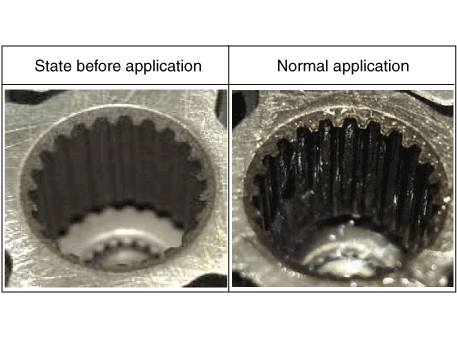

Нанесите смазку на область насечек с помощью отвертки или палочки.
Соберите силовой агрегат после проверки состояния нанесенной смазки. в области зубца.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Шум может возникнуть, если смазка не нанесена или наносится обычная смазка. Итак, обязательно нанесите указанную смазку.
5.
После замены двигателя силового агрегата "Распознавание типа EPS" и "Рулевое управление Калибровка датчика угла (SAS)".

Hyundai Palisade. Repair procedures

Ведущий провод
1.
Отсоедините разъем блока питания (А).

Hyundai Palisade. Repair procedures

2.

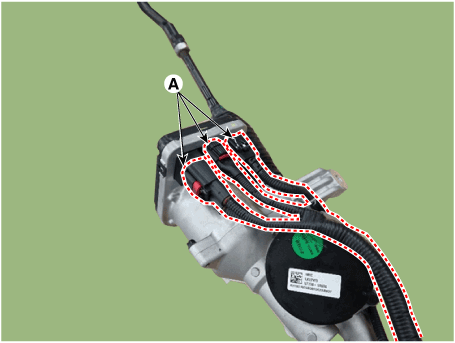

Замените подводящий провод после отсоединения фиксированного зажима (A).

Hyundai Palisade. Repair procedures

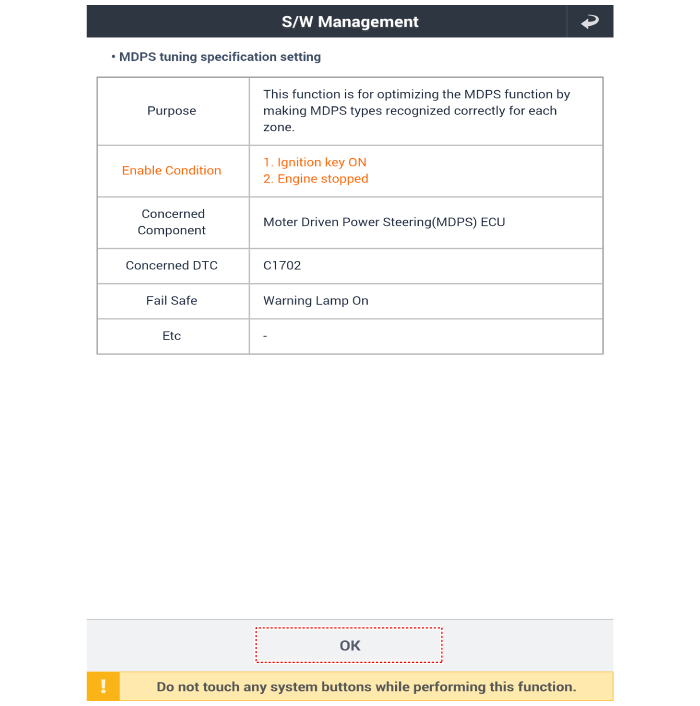

Предупреждает распознавание спецификации MDPS или инициализацию угла поворота рулевого колеса.
- Используйте диагностический прибор, чтобы проверить, является ли напряжение батареи нормальным, прежде чем распознавание спецификации MDPS или инициализация угла поворота рулевого колеса.
- Будьте осторожны, чтобы не отсоединить какие-либо разъемы, подключенные к транспортному средству. или сканирующий инструмент во время распознавания спецификации MDPS или угла поворота рулевого колеса инициализация.
- При распознавании спецификации MDPS или инициализации угла поворота рулевого колеса завершено, выключите переключатель IG и подождите более 10 секунд, затем включите двигатель, чтобы проверить его нормальную работу.
Процедуры распознавания типа ППМН
1.
Подключите диагностический прибор GDS к разъему самодиагностики автомобиля.
2.
Ключ на замке зажигания.
3.

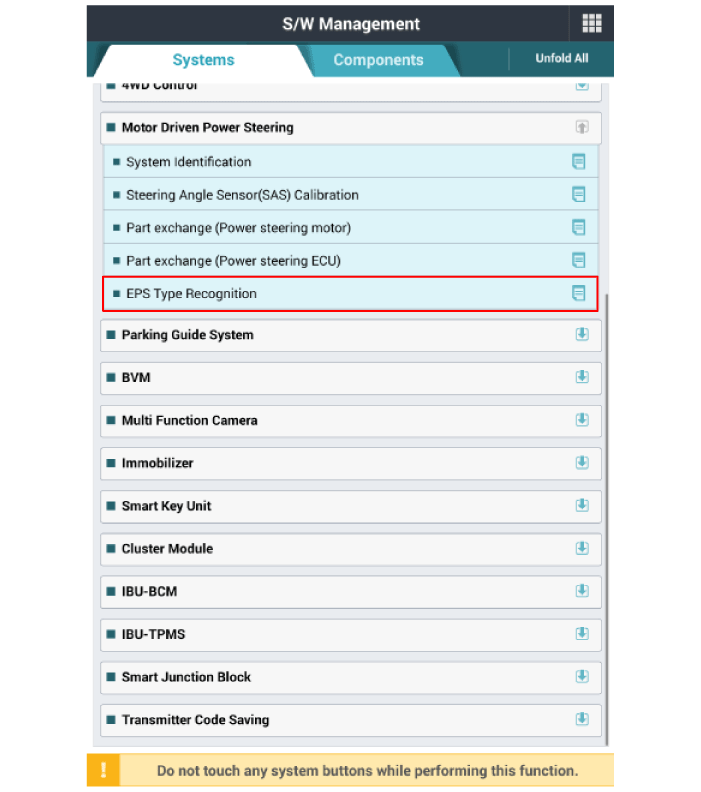

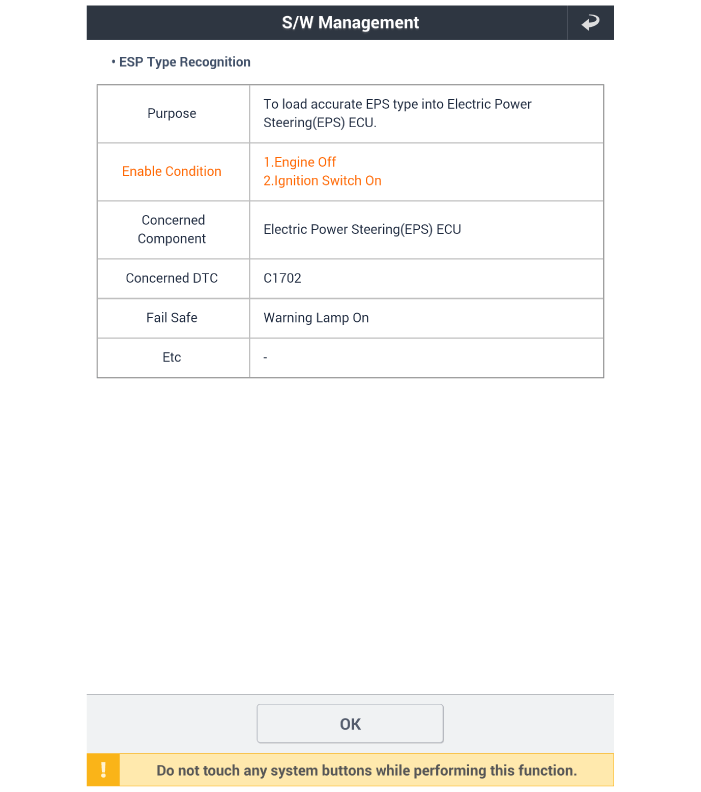

После выбора «модели автомобиля» и «системы» выберите «Тип EPS». Распознавание» на экране выбора автомобиля GDS.
[Распознавание типа MDPS]

Hyundai Palisade. Repair procedures

[Распознавание типа MDPS 1]

Hyundai Palisade. Repair procedures
