Процедуры ремонта

осмотр

Самодиагностика с помощью сканера

Он сможет диагностировать дефекты системы SMART KEY с помощью диагностического инструмента. быстро. Диагностический инструмент может принудительно управлять приводом, входное/выходное значение контроль и самодиагностика.

Следующие три функции будут серьезной проблемой в системе SMART KEY.

1.	Проблема с вводом устройства SMART KEY.

2.	Проблема в блоке SMART KEY.

3.	Проблема с выходом устройства SMART KEY.

Таким образом, следующие три диагноза будут основным решением проблемы. процесс.

4.	Блок SMART KEY Проблема ввода: диагностика переключателя

5.	Проблема с блоком SMART KEY: диагностика связи

6.	Проблема с выходом блока SMART KEY: диагностика антенны и переключателя

Диагностика переключателя

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool).

Диагностическая система (диагностический инструмент) предоставляет следующую информацию.

(1)	Поиск кода неисправности: проверка неисправности и кодового номера (DTC)

(2)	Анализ данных: проверка состояния входных/выходных данных системы

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

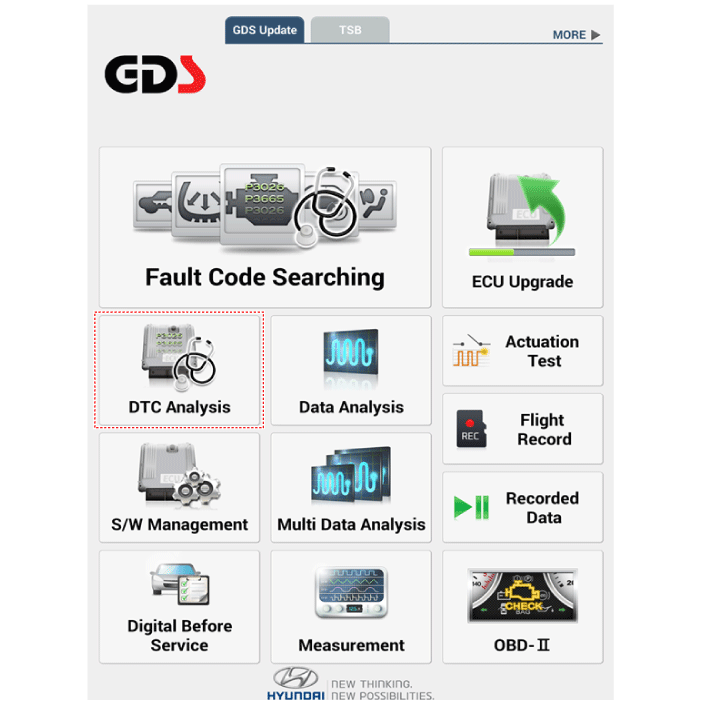

2.	Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".

3.	Если проверить текущий статус, выберите «Анализ данных» и «Модель автомобиля».

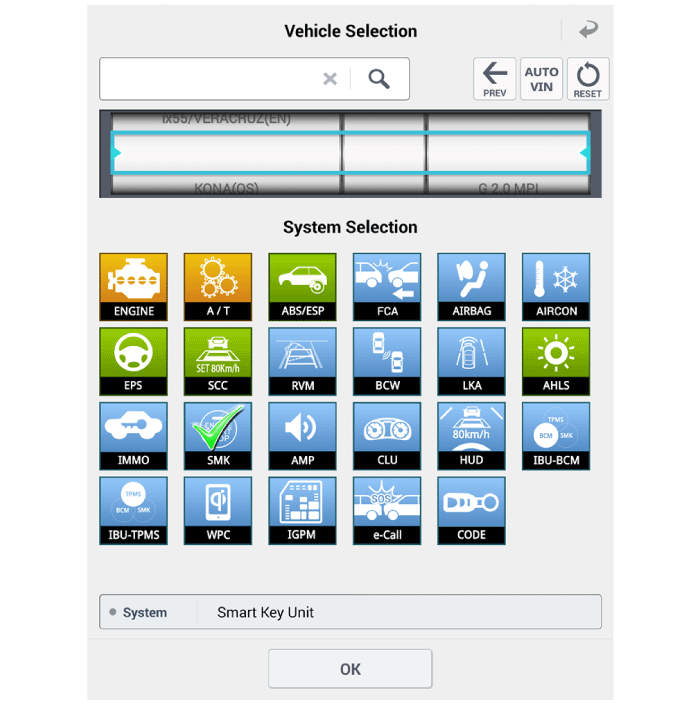

4.	Выберите проверяемый SMK, чтобы проверить автомобиль с помощью тестер.

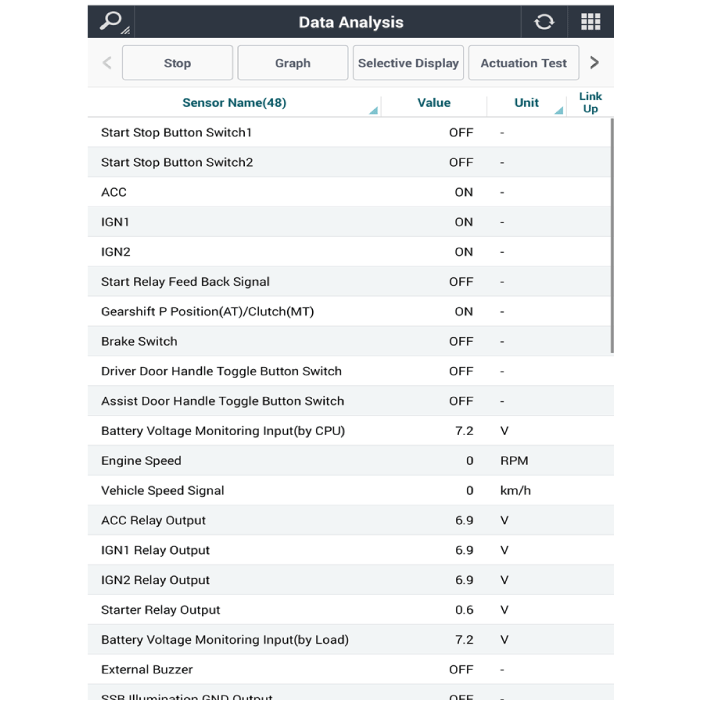

Вы можете увидеть положение каждого переключателя на сканере после подключения процесс «текущие данные».

Отображать	Описание
FL Переключить SW	ON : Кнопка на ручке двери водителя включена.
FR Переключить ПО	ON : Кнопка на вспомогательной ручке двери включена.
Задняя дверь открыта SW	ON : Кнопка крышки багажника включена.
Положение шестерни P	ON: Рычаг переключения передач находится в положении P.
IGN 1	ON: переключатель IGN находится в положении IG.
АКК	ON: переключатель IGN находится в положении ACC.
Тормоз SW	ON : Тормозной выключатель включен.

Поиск кода неисправности

1.	Код ошибки показывает, что все связанные компоненты работают нормально.

2.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

3.	Выберите «Поиск кода неисправности» и «Модель автомобиля».

Диагностика срабатывания антенны

1.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

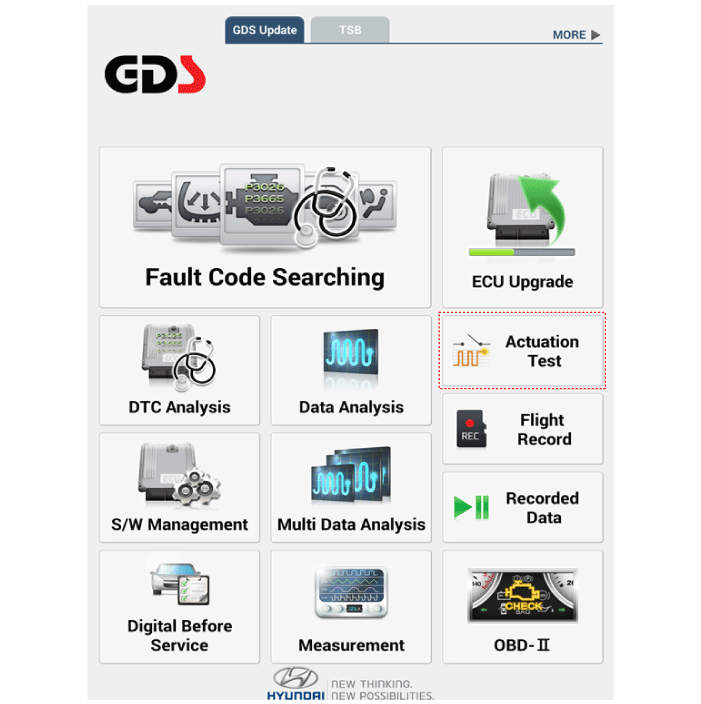

2.	Выберите «Проверка срабатывания» и «Модель автомобиля».

3.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью диагностического инструмент.

4.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью диагностического инструмент.

5.	Если светодиод смарт-ключа мигает, смарт-ключ исправен.

6.	Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарейка для ключа.

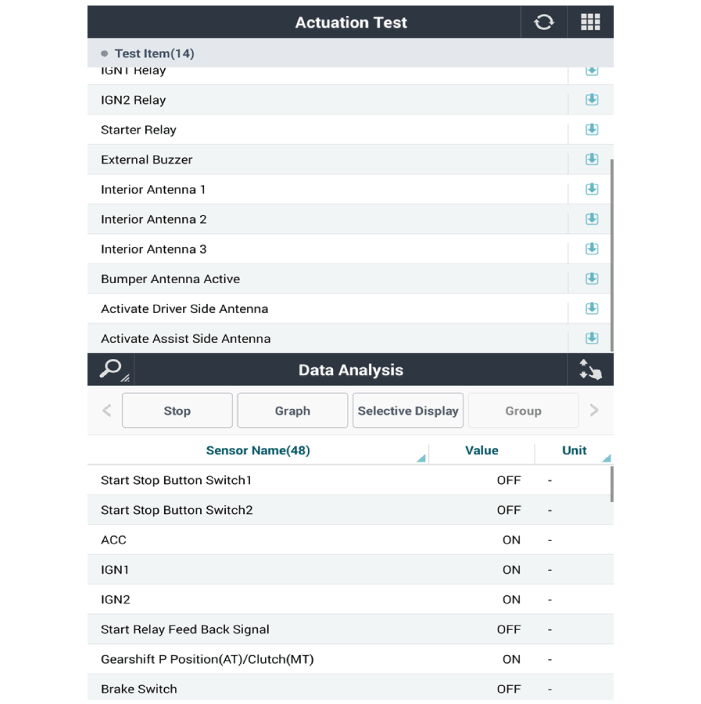

Активация антенны

–	Внутренняя антенна 1

–	Внутренняя антенна 2

–	Бамперная антенна

–	Антенна двери водителя

–	Вспомогательная дверная антенна

Проверка состояния антенны

1.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

2.	Выберите «Управление ПО» и «Модель автомобиля».

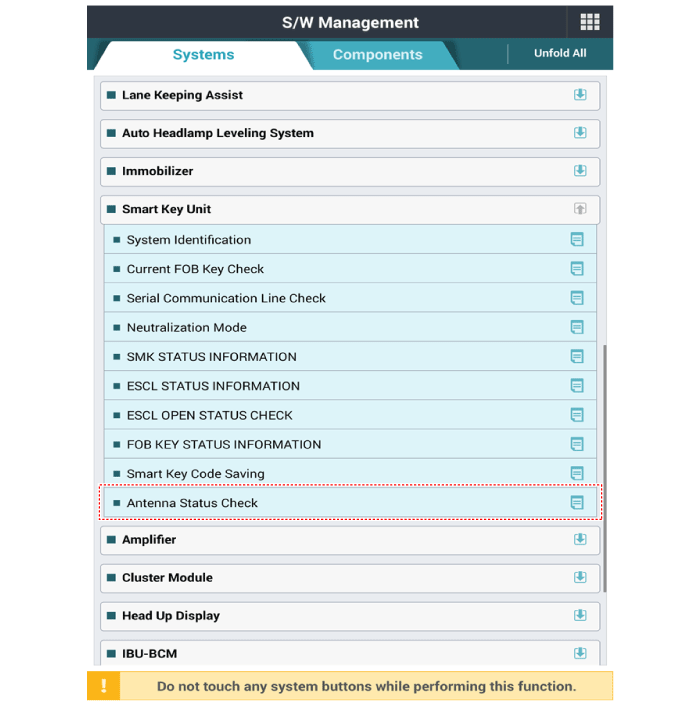

3.	Выберите «Smart Key Unit» и «Проверка состояния антенны».

4.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью диагностического инструмент.

5.	Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.

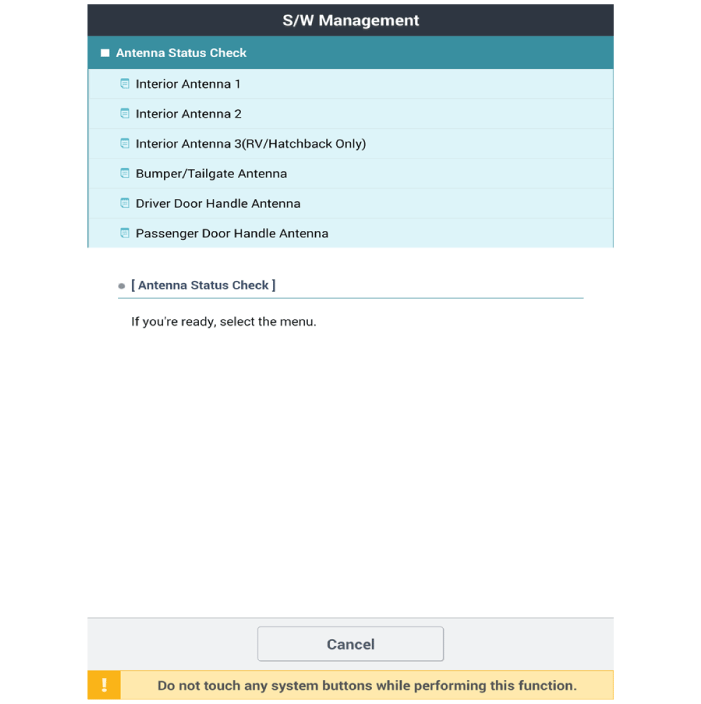

Состояние антенны

–	Внутренняя антенна 1

–	Внутренняя антенна 2

–	Бамперная антенна

–	Антенна двери водителя

–	Вспомогательная дверная антенна

Проверка статуса FOB

1.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

2.	Выберите «Управление ПО» и «Модель автомобиля».

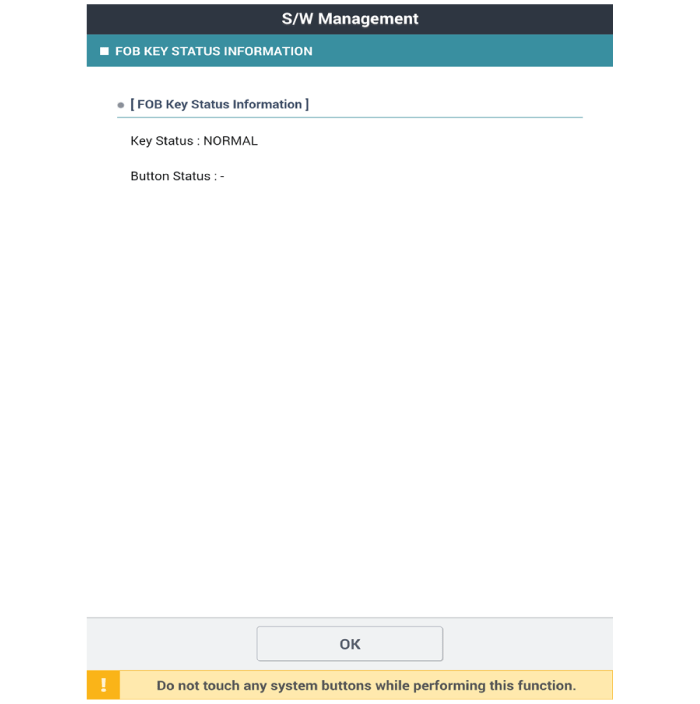

3.	Выберите «Smart Key Unit» и «FOB KEY STATUS INFORMATION».

Проверка состояния смарт-ключа

1.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

2.	Выберите «Управление ПО» и «Модель автомобиля».

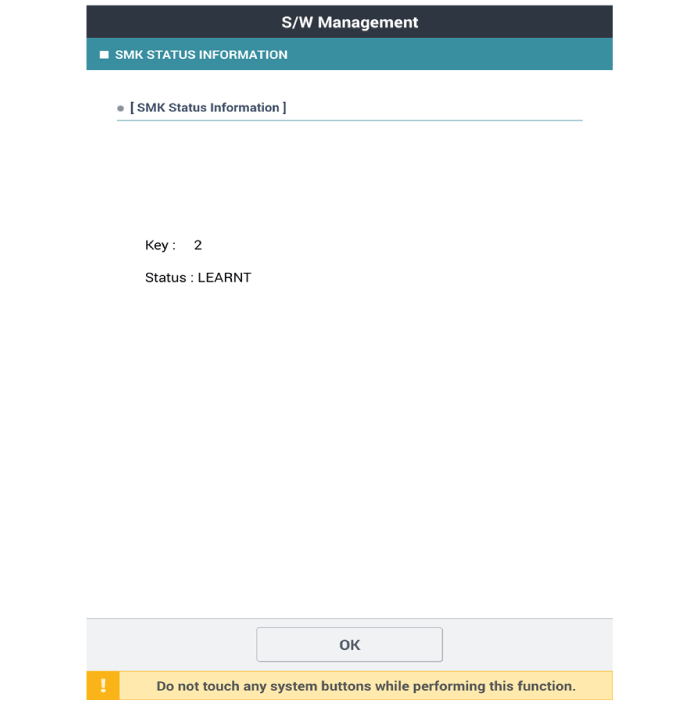

3.	Выберите «Smart Key Unit» и «SMK STATUS INFORMATION».

Проверка статуса нейтрализации

1.	Подключите кабель диагностического прибора к разъему канала передачи данных в драйвере. нижняя панель боковой накладки.

2.	Выберите «Управление ПО» и «Модель автомобиля».

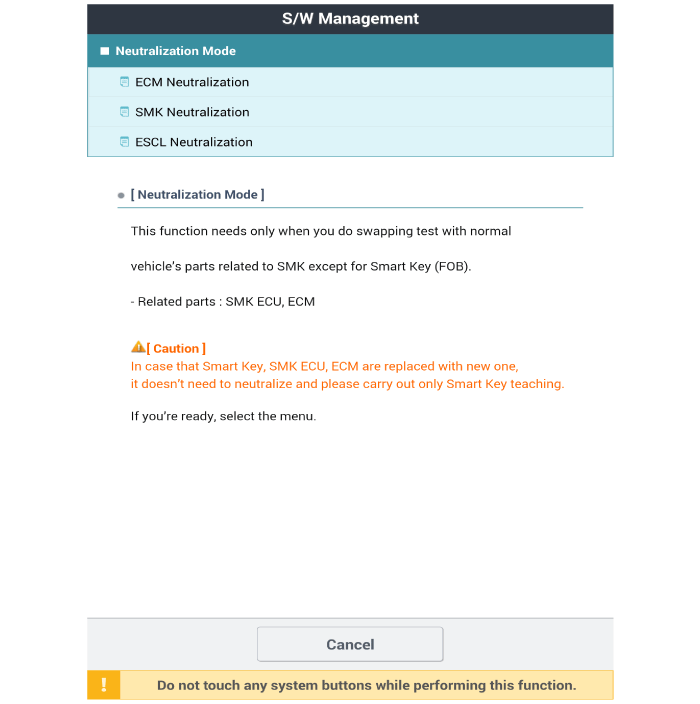

3.	Выберите «Умный ключ» и «Режим нейтрализации».
