Hyundai Palisade: Передняя радарная система / Принципиальные схемы

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Передняя радиолокационная система / Принципиальные схемы

Таблицы симптомов неисправностей

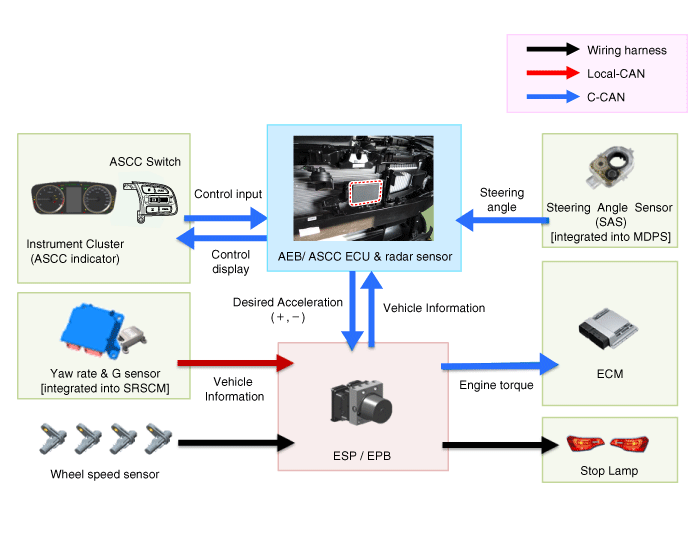

Hyundai Palisade. Schematic diagrams

Составные части и схема функций

Составная часть	Функция
Переключатель круиз-контроля	Введите заданную скорость и расстояние в ЭБУ SCC.
Приборный щиток	Отображать различную информацию, введенную из SCC.
Умный круиз-контроль	Распознавайте и отслеживайте транспортное средство впереди. Рассчитать скорость и расстояние до цели Запросить ускорение и замедление в ESP
В постоянного тока (HECU)	Автоматическое торможение и запрос управления крутящим моментом двигателя к двигателю (ECM) Запрос управления крутящим моментом EPB на электронном стояночном тормозе (EPB) Запросите включение индикатора стоп-сигнала
Двигатель (ЭБУ)	Контролируйте крутящий момент двигателя
Электронный стояночный тормоз (EPB)	Контролируйте крутящий момент EPB
Стоп-сигнал	Индикатор стоп-сигнала горит

Описание и работа

Описание Умная система круиз-контроля позволяет водителю запрограммировать транспортное средство для управления скорость и расстояние следования путем обнаружения впереди идущего автомобиля без нажатия кнопки педаль тормоза или педаль акселератора...

Передний радар

Технические характеристики Спецификация Элемент Спецификация Электропитание (В) 12 Рабочее напряжение (В) 9 - 16 Описание и работа Описание Блок интеллектуального круиз-контроля установлен в передней правой части автомобиля. шасси...
