Hyundai Palisade: модуль задней двери с электроприводом / шпиндель PTG

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Модуль задней двери с электроприводом / ПТГ шпиндель

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите боковую обшивку багажника. (См. Кузов — «Боковая отделка багажника»)

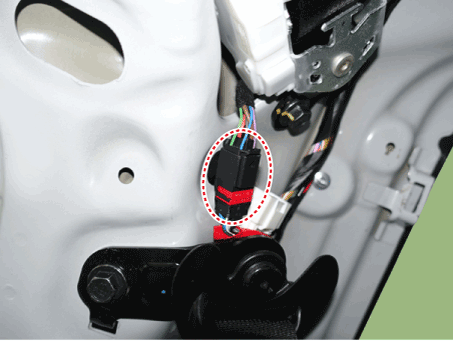

3.	Отсоедините разъем силового шпинделя PTG (A).

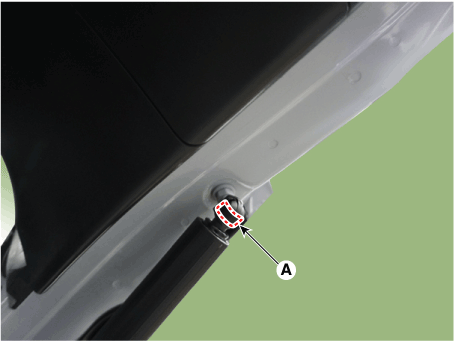

С помощью отвертки слегка приподнимите зажимы разъема (А).

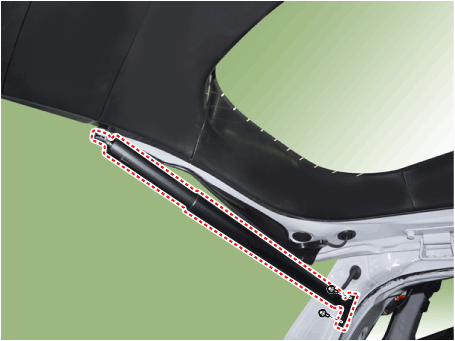

Следите за тем, чтобы не закрыть заднюю дверь при снятии поднимать.

Hyundai Palisade. Repair procedures

5.	При необходимости снимите гайки и замените скобу шпинделя PTG. (А).

Монтаж

Подсоедините разъем шпинделя PTG, а затем установите шпиндель PTG.

Момент затяжки :

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт-фут)

2.	Установите обивку задней двери и боковую обшивку багажного отделения.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
