Hyundai Palisade: система смазки / масляный поддон

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Система смазки / Маслосборник

Компоненты и расположение компонентов

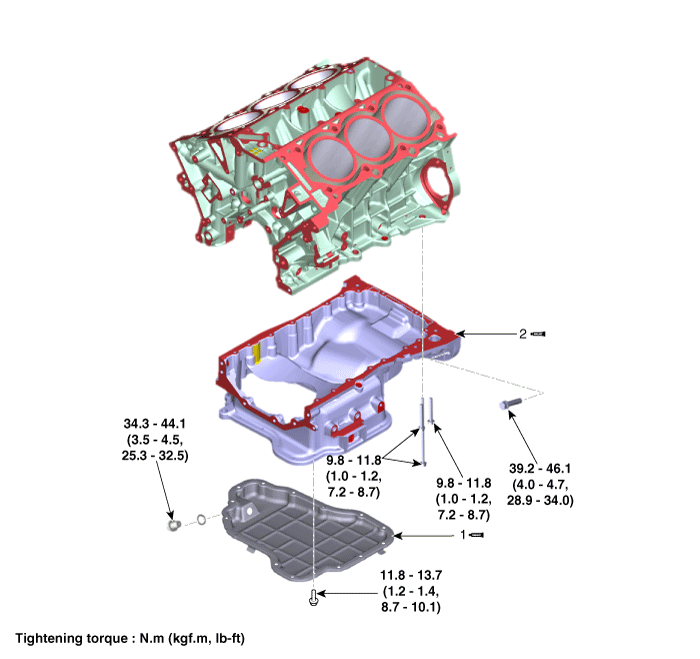

Компоненты

Hyundai Palisade. Components and components location

1. Нижний масляный поддон
2. Верхний масляный поддон

Процедуры ремонта
Удаление
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника.
(См. раздел «Общая информация» — «Точки подъема и опоры»)
[Нижний масляный поддон]
1.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
2.
Слейте моторное масло.
(См. Система смазки — «Моторное масло»)
3.
Снимите нижний масляный поддон (А).
Вставьте лезвие SST (09215-3C000) между верхним масляным поддоном и нижний масляный поддон. Отрежьте нанесенный герметик и снимите нижний масляный поддон.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить контактные поверхности верхней масляный поддон и нижний масляный поддон.
Hyundai Palisade. Repair procedures
•

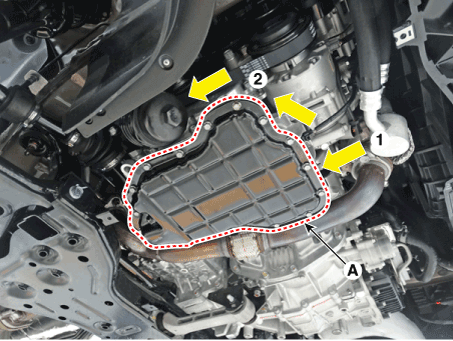

Вставьте SST между нижним масляным поддоном и верхним масляного поддона, постукивая по нему пластиковым молотком в направлении ① стрелка.
•
После постукивания по SST пластиковым молотком вдоль направление стрелки ② вокруг более чем 2/3 края нижний масляный поддон, снимите его с верхнего масляного поддона.
•
Не переворачивайте SST резко, не постукивая, так как SST может быть поврежден.
[Верхний масляный поддон]
1.
Снимите нижний масляный поддон.
2.

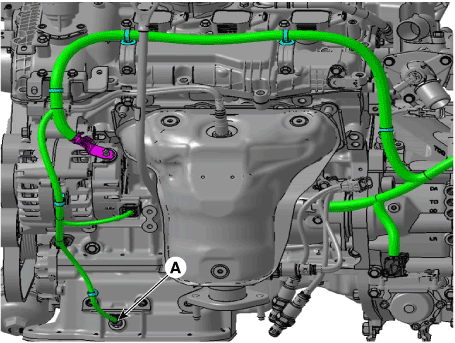

Отсоедините разъем проводки удлинителя электромагнитного клапана масляного насоса (А).

Hyundai Palisade. Repair procedures

3.

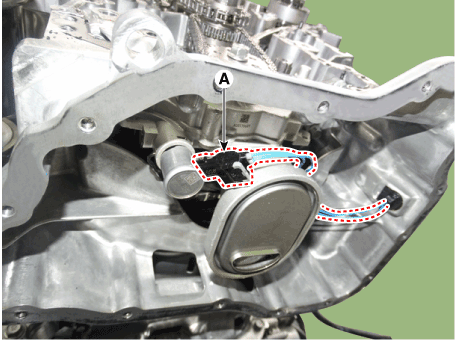

Отсоедините разъем электромагнитного клапана масляного насоса (А).

Hyundai Palisade. Repair procedures

4.
Снимите передний глушитель.
(См. Система впуска и выпуска — «Глушитель»)
5.
Разделите компрессор.
(См. Отопление, вентиляция, кондиционирование воздуха - «Компрессор»)
6.

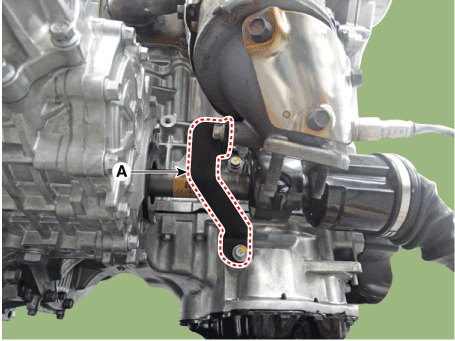

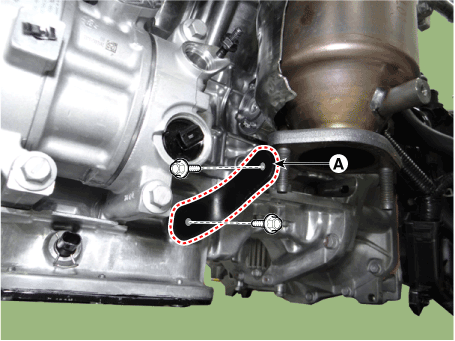

Снимите опору левого выпускного коллектора (А).
Момент затяжки :
24,5–35,3 Н·м (2,5–3,6 кгс·м, 18,1–26,0 фунт-фут)

Hyundai Palisade. Repair procedures

7.
Снимите правую опору выпускного коллектора (А).
Момент затяжки :
24,5–35,3 Н·м (2,5–3,6 кгс·м, 18,1–26,0 фунт-фут)

Hyundai Palisade. Repair procedures

8.
Снимите расширительный бачок.
(См. Система впуска и выпуска — «Расширительный бак»)
9.
Снимите левую и правую крышки головки блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)
10.
Установите опору двигателя.
(См. раздел Автоматическая коробка передач — «Специальные сервисные инструменты»).
11.
Снимите крышку цепи привода ГРМ.
(См. Система синхронизации - «Крышка цепи привода ГРМ»)
12.

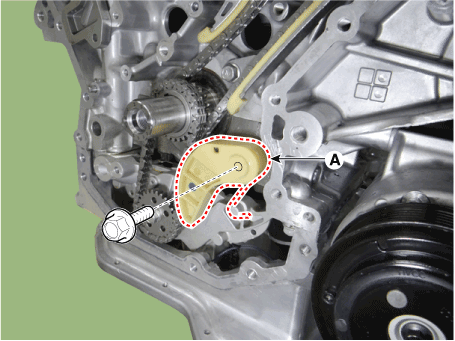

Снимите натяжитель цепи масляного насоса (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

13.

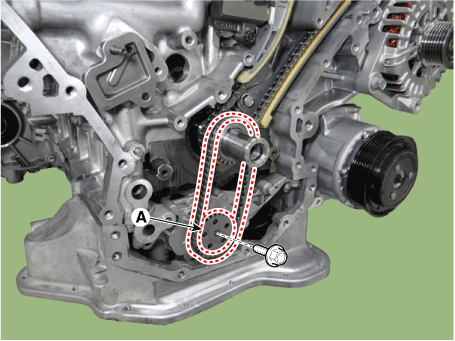

Снимите звездочку цепи масляного насоса (А).
Момент затяжки :
19,6–24,5 Н·м (2,0–2,5 кгс·м, 14,5–18,1 фунт-фут)

Hyundai Palisade. Repair procedures

14.

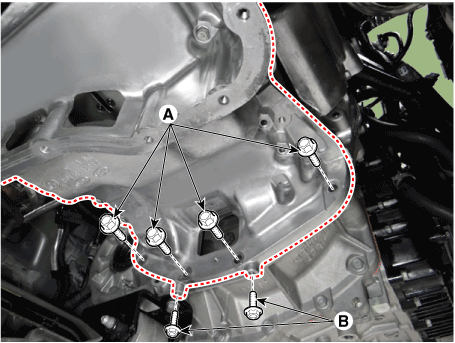

Снимите болт крепления коробки передач (А) и болт крепления верхнего масляного поддона. (Б).
Момент затяжки
Болт (A): 39,2–46,1 Н·м (4,0–4,7 кгс·м, 28,9–34,0 фунт-фут)
Болт (B): 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

15.

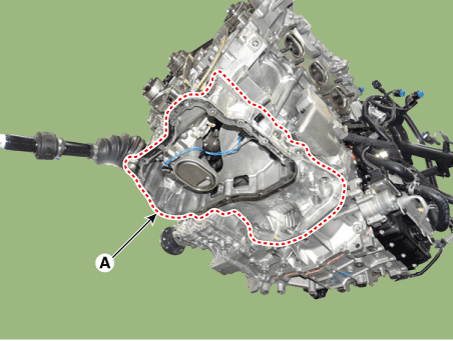

Вставьте лезвие SST (09215-3C000) между верхним масляным поддоном и цилиндрический блок. Отрежьте нанесенный герметик и снимите верхний масляный поддон. (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж
[Нижний масляный поддон]
1.
Установите нижний масляный поддон (А).
(1)
С помощью скребка для прокладок удалите весь старый упаковочный материал. с поверхностей прокладки.
(2)

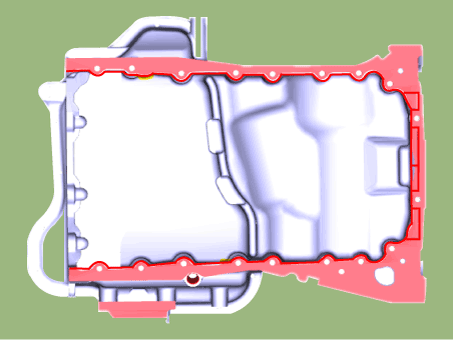

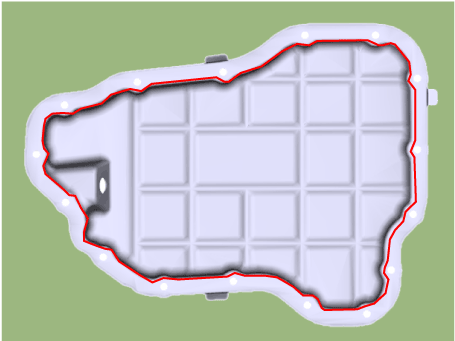

Перед сборкой масляного поддона нанесите жидкий герметик TB 1217H. на масляном поддоне. Соберите деталь в течение 5 минут после нанесения герметик.
Ширина валика: 2,5 мм (0,1 дюйма)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Очистите уплотнительную поверхность перед сборкой двух части.
•
Удалите вредные инородные тела с уплотнения. лицо перед нанесением герметика.
•
При нанесении уплотняющей прокладки герметик не должен выступают в масляный поддон.
•
Для предотвращения течи масла нанесите герметик на прокладку к внутренней резьбе отверстий под болты.
(3)

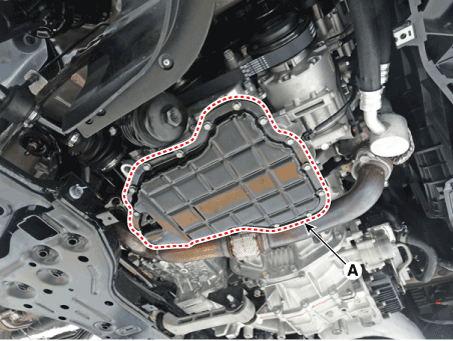

Установите масляный поддон (А).
Равномерно затяните болты в несколько проходов.
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

2.
После сборки подождите не менее 30 минут, прежде чем заправлять двигатель. с маслом.
3.
Установите остальные детали в порядке, обратном снятию.
[Верхний масляный поддон]
1.
Установите верхний масляный поддон.
а.
С помощью скребка для прокладок удалите весь старый упаковочный материал. с поверхностей прокладки.
б.
Перед сборкой масляного поддона нанесите жидкий герметик TB 1217H. на масляном поддоне. Соберите деталь в течение 5 минут после нанесения герметик.
Ширина валика: 2,5 мм (0,1 дюйма)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Очистите уплотнительную поверхность перед сборкой двух части.
•
Удалите вредные инородные материалы с уплотнения. лицо перед нанесением герметика
•
При нанесении уплотняющей прокладки герметик не должен выступают в масляный поддон.
•
Для предотвращения течи масла нанесите герметик на прокладку к внутренней резьбе отверстий под болты.
2.
Установите остальные детали в порядке, обратном снятию.
