Hyundai Palisade: модуль Integrated Body Control Unit (IBU) / IMS (Integrated Memory System)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Интегрированный блок управления кузовом (IBU) / Модуль IMS (интегрированная система памяти)

Компоненты и расположение компонентов

Компоненты

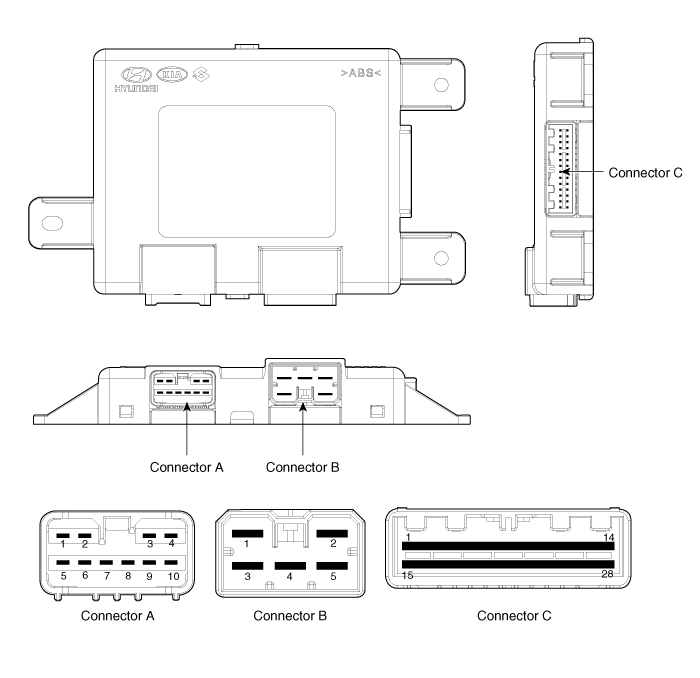

Hyundai Palisade. Components and components location

Информация о входных/выходных контактах IMS

Нет	Соединитель А	Соединитель Б	Соединитель С
1	Мотор удлинителя подушки (передний)	В+ (мощность)	Переключатель двигателя скольжения сиденья (спереди)
2	Электродвигатель наклона сиденья (спереди)	Земля (мощность)	Переключатель наклона сиденья (спереди)
3	Двигатель высоты сиденья (вверху)	В+ (мощность)	Переключатель наклона сиденья (вверх)
4	Двигатель скольжения сиденья (спереди)	-	Переключатель высоты сиденья (вверху)
5	Мотор удлинителя подушки сиденья (задний)	Земля	Переключатель выдвижения подушки сиденья (спереди)
6	Электродвигатель наклона сиденья (заднее)		B_CAN (высокий)
7	Двигатель наклона сиденья (вверх)		B_CAN (Низкий)
8	Двигатель наклона сиденья (вниз)		Лесной двигатель (вверх)
9	Двигатель высоты сиденья (вниз)		Лесодвигатель (вниз)
10	Двигатель скольжения сиденья (заднее)		Датчик скольжения сиденья
11			Датчик наклона сиденья
12			-
13			Питание датчика положения сиденья
14			IGN 1
15			Ползунковый переключатель сиденья (сзади)
16			Переключатель наклона сиденья (заднее)
17			Переключатель наклона сиденья (вниз)
18			Переключатель высоты сиденья (вниз)
19			Переключатель выдвижения подушки сиденья (сзади)
20			Земля
21			Лесной двигатель (низкий)
22			IMS-переключатель 2
23			-
24			Датчик наклона сиденья
25			Датчик высоты сиденья
26			-
27			-
28			Батарея (+)

Процедуры ремонта

Удаление

1.	Снимите отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

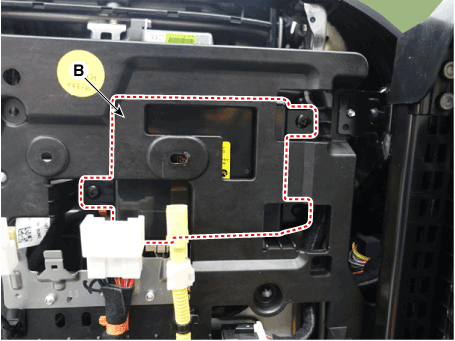

3.	Снимите модуль IMS (B) после отсоединения разъема и ослабления винты (3 шт.).

Монтаж

1.	Установите модуль IMS после повторного подключения разъема.

Установите сиденье водителя.

–	Убедитесь, что разъемы модуля IMS и соответствующие разъемы подключены правильно.

–	Убедитесь, что система IMS работает нормально.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
