Описание и работа

Описание

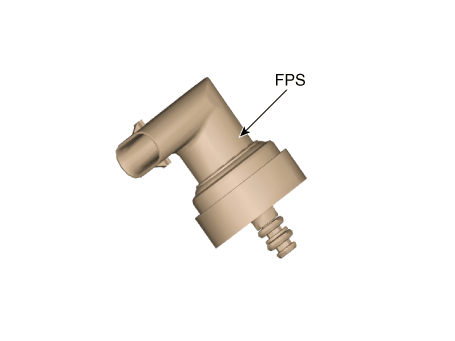

Датчик давления топлива (FPS) установлен в верхней части топливного бака низкого давления. насос и измеряет давление в топливопроводе низкого давления. На основе топлива давление, измеряемое ФПС и количество израсходованного топлива, топливный насос Модуль управления (FPCM) определяет, активировать ли топливный насос низкого давления. После включения топливного насоса низкого давления FPS продолжает обеспечивать информацию о давлении топлива в FPCM, а FPCM продолжает контролировать расход топлива скорость потока, используя информацию обратной связи от FPS.

Hyundai Palisade. Description and operation

Технические характеристики

Спецификация

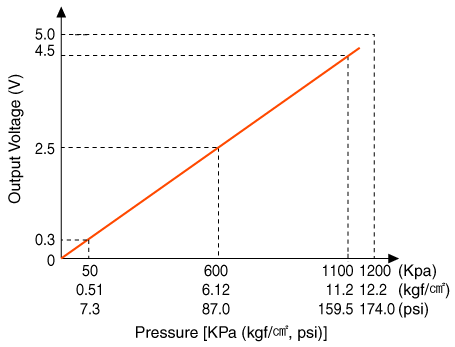

Давление [кПа (кгс/см², psi)]	Выходное напряжение (В)
50 (0,51, 7,3)	0,3
600 (6,12, 87,0)	2,5
1100 (11,2, 159,5)	4,5

Hyundai Palisade. Specifications

Принципиальные диаграммы

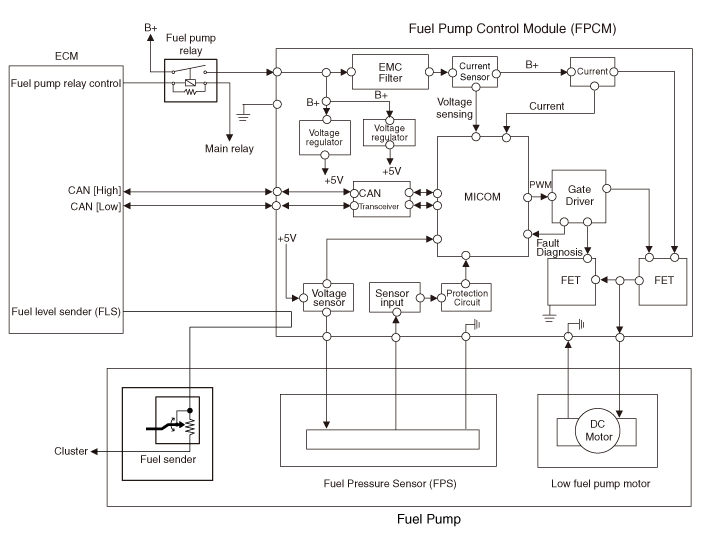

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

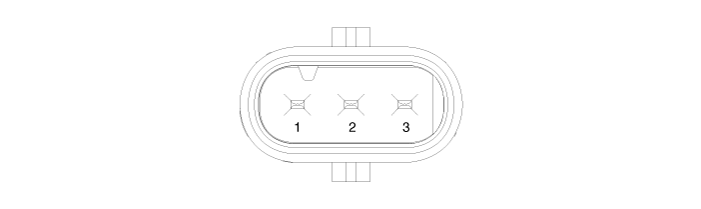

Иллюстрация терминала

Hyundai Palisade. Schematic diagrams

Терминал Функция

Нет	Функция	Подключен к
1	Источник питания датчика давления топлива (FPS)	Модуль управления топливным насосом (FPCM)
2	Вход сигнала датчика давления топлива (FPS)	Модуль управления топливным насосом (FPCM)
3	Датчик давления топлива (FPS) пах	Модуль управления топливным насосом (FPCM)

Процедуры ремонта

осмотр

1.	Подключите диагностический прибор к разъему канала передачи данных (DLC).

2.	Проверьте выходное напряжение датчика давления топлива (FPS).

Давление [кПа (кгс/см², psi)]	Выходное напряжение (В)
50 (0,51, 7,3)	0,3
600 (6,12, 87,0)	2,5
1100 (11,2, 159,5)	4,5

Удаление

1.	Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в Линия")

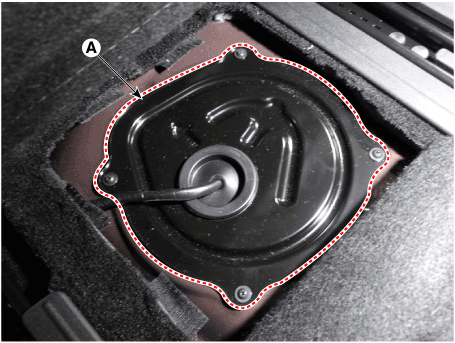

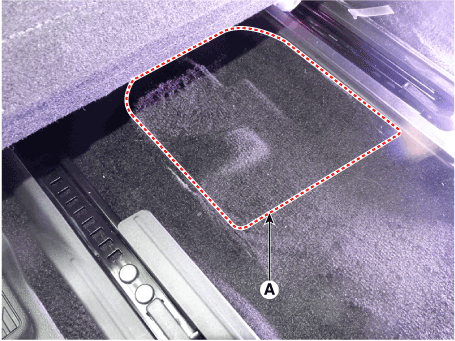

2.	Снимите сервисную крышку напольного коврика (А).

3.	Снимите сервисную крышку топливного насоса (А) после ослабления крепления. винты.

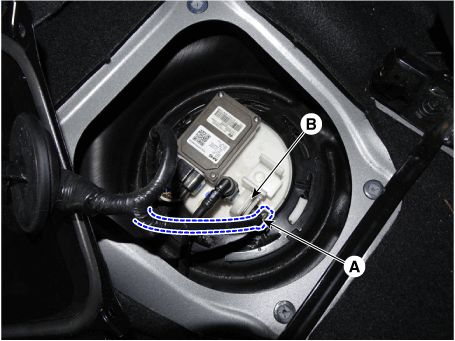

4.	Отсоедините разъем датчика давления топлива (А).

5.	Снимите фиксирующий штифт датчика давления топлива (В).

6.	Снимите датчик давления топлива с топливного насоса.

Монтаж

1.	Установите в порядке, обратном снятию.
