Hyundai Palisade: тормозная система / передний дисковый тормоз
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Передний дисковый тормоз

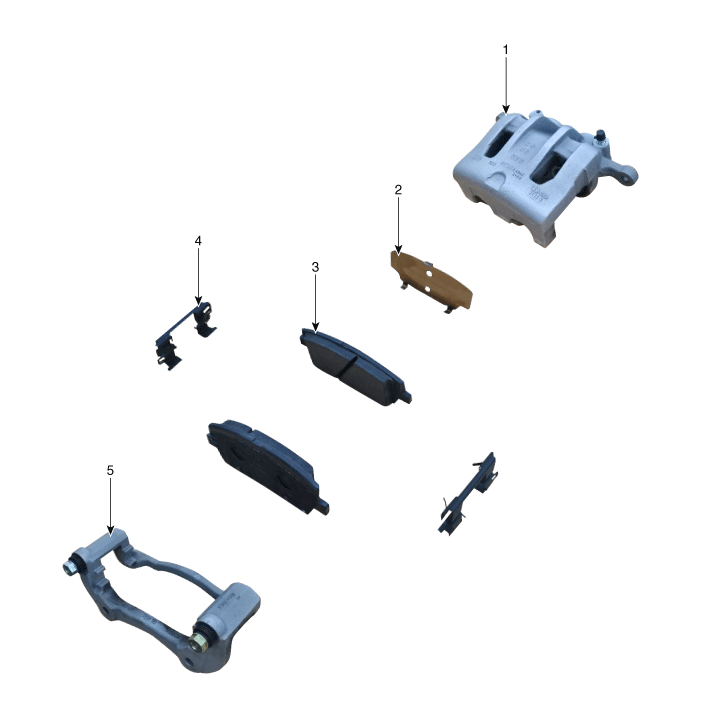

Компоненты и расположение компонентов
| Компоненты |
|
1. Корпус суппорта
2. Внутренняя прокладка колодки 3. Тормозная колодка |
4. Фиксатор колодки
5. Держатель суппорта |
Процедуры ремонта
| Удаление |
|
| 1. |
Слегка ослабьте колесные гайки.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
|
| 2. |

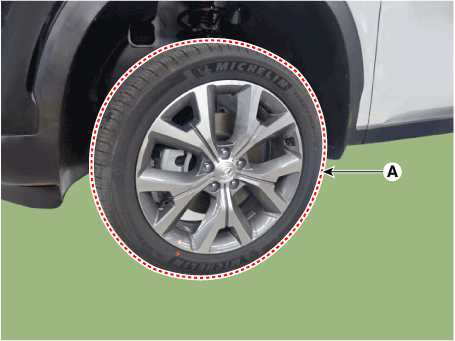

Снимите переднее колесо и шину (А) с передней ступицы.
|
| 3. |

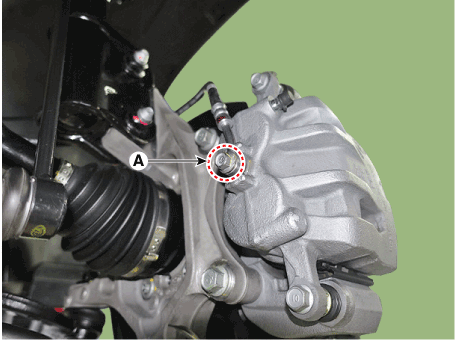

Снимите шланг после ослабления болта тормозного шланга (А) на суппорте.
|
| 4. |

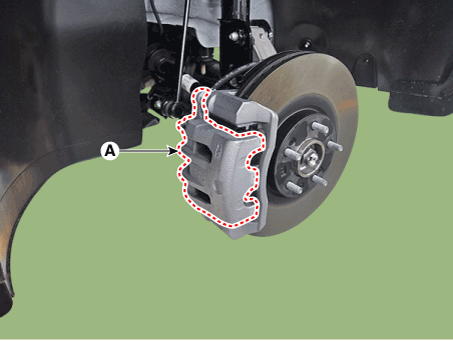

Снимите корпус суппорта (А), ослабив болт направляющей штанги.
|
| 5. |

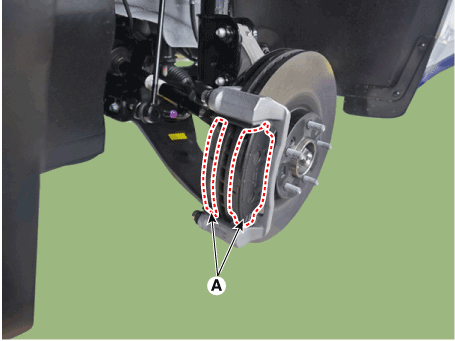

Снимите тормозную колодку (А).
|
| 6. |

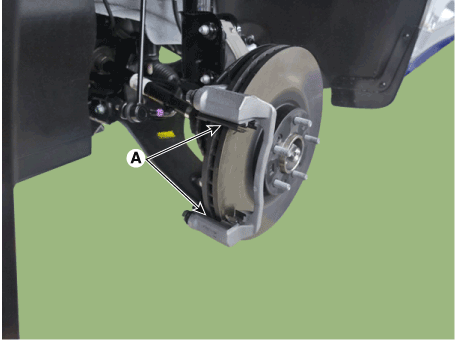

Снимите фиксатор колодки (А).
|
| 7. |

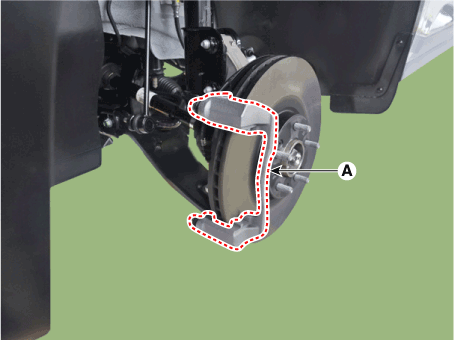

Снимите держатель суппорта (А), ослабив болты крепления суппорта.
|
| 8. |

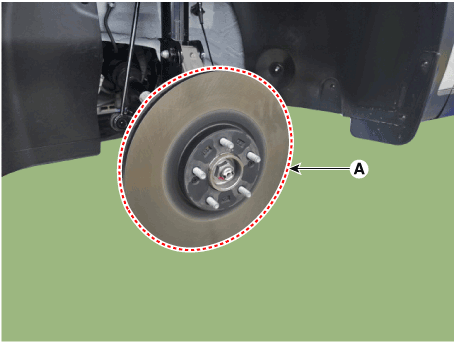

Снимите передний тормозной диск (А), ослабив винты.
|
| осмотр |
Проверка толщины переднего тормозного диска
| 1. |
Проверьте тормозной диск на наличие повреждений и трещин.
|
| 2. |
Удалите всю ржавчину и загрязнения с поверхности и измерьте
толщина диска в 24 точках, по крайней мере, на одинаковом расстоянии (5 мм) от
внешний круг тормозного диска.
|
| 3. |
Если износ превышает допустимый, замените диски и колодки в сборе слева и справа.
справа от транспортного средства.
|
Проверка биения переднего тормозного диска
| 1. |
Поместите циферблатный индикатор примерно в 10 мм (0,20 дюйма) от внешней окружности.
тормозного диска и измерьте биение диска.
|
| 2. |
Если биение тормозного диска превышает допустимое значение, замените
диск, а затем снова измерьте биение.
|
| 3. |
Если биение не превышает предельного значения, установите тормозной
диск, повернув его на 180°, а затем проверьте биение тормозного диска
снова.
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |

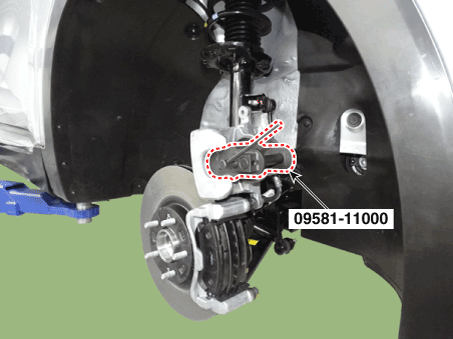

Используйте SST (09581-11000) при установке узла тормозного суппорта.
|
| 3. |
После установки прокачайте тормозную систему.
(См. Тормозная система — «Прокачка тормозной системы»)
(См. Тормозная система — «Прокачка системы ESP»)
|
