Hyundai Palisade: система впуска и выпуска / выпускной коллектор

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Выхлопной коллектор

Компоненты и расположение компонентов

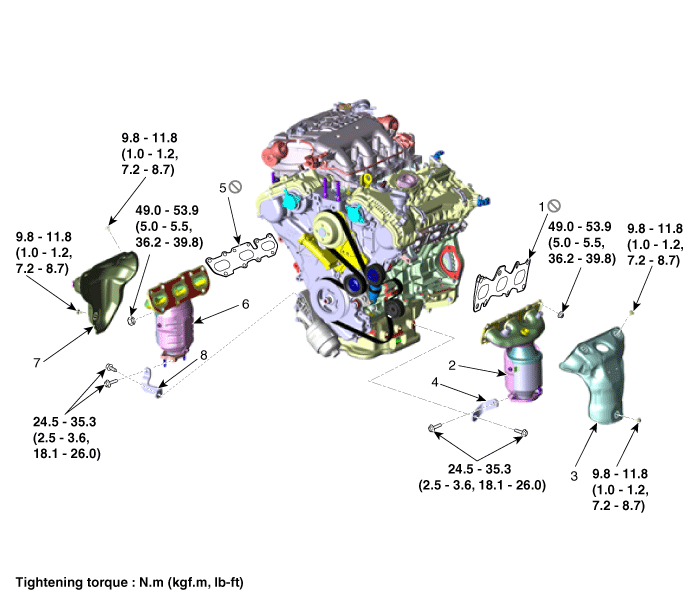

Компоненты

Hyundai Palisade. Components and components location

1. Левая прокладка выпускного коллектора
2. Левый выпускной коллектор
3. Левый теплозащитный экран
4. Левая опора выпускного коллектора

5. Прокладка правого выпускного коллектора
6. Правый выпускной коллектор
7. Защита от перегрева RH
8. Правая опора выпускного коллектора

Процедуры ремонта

Снятие и установка

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

[левый выпускной коллектор]

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

4.	Снимите передний глушитель. (См. Система впуска и выпуска — «Глушитель»)

5.	Снимите указатель уровня масла. (См. Система смазки — «Указатель уровня масла и трубка»)

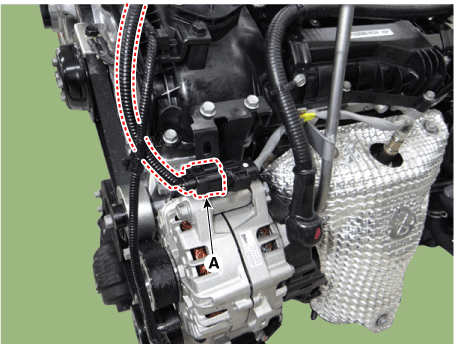

6.	Отсоедините разъем (А) левого переднего кислородного датчика (HO2S).

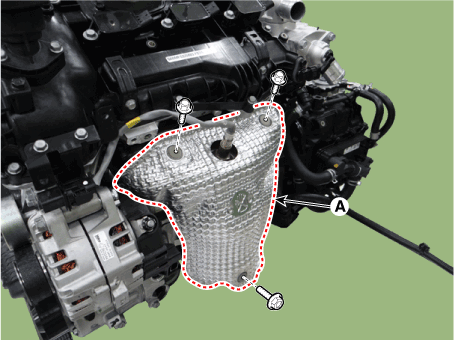

Снимите термозащиту левого выпускного коллектора (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

8.	Отсоедините разъем (А) левого заднего кислородного датчика (HO2S).

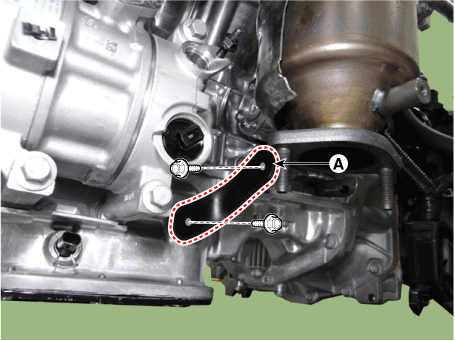

Снимите опору левого выпускного коллектора (А).

Момент затяжки :

24,5–35,3 Н·м (2,5–3,6 кгс·м, 18,1–26,0 фунт-фут)

Hyundai Palisade. Repair procedures

10.

Снимите левый выпускной коллектор (А).

Момент затяжки :

49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,2–39,8 фунт-фут)

Hyundai Palisade. Repair procedures

11.

Установите в порядке, обратном снятию.

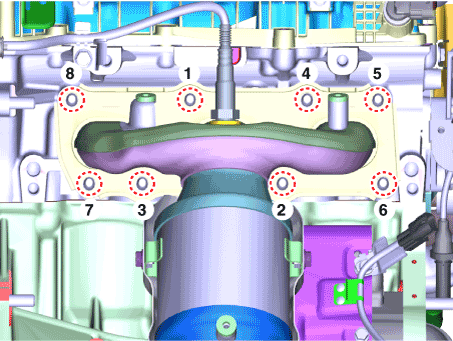

•	При установке выпускного коллектора затяните гайки предварительно затянуть, а затем полностью затянуть до указанного крутящий момент в показанной последовательности.

[Правый выпускной коллектор]

12.	Отсоедините отрицательную клемму аккумуляторной батареи.

13.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

14.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

15.	Снимите передний глушитель. (См. Система впуска и выпуска — «Глушитель»)

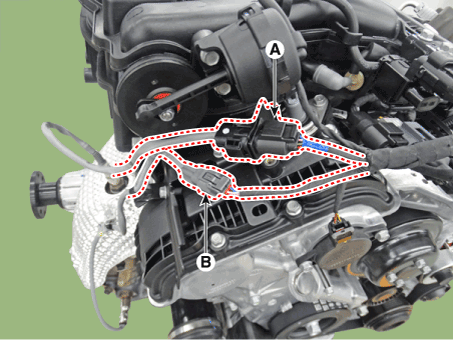

16.	Отсоедините разъемы (А) правого переднего/заднего кислородного датчика (HO2S).

17.

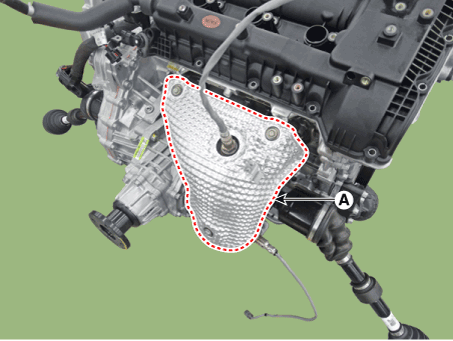

Снимите термозащиту правого выпускного коллектора (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

18.

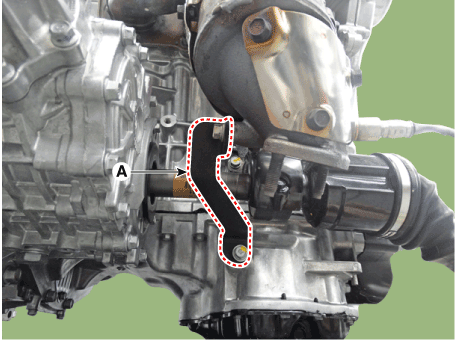

Снимите правую опору выпускного коллектора (А).

Момент затяжки :

24,5–35,3 Н·м (2,5–3,6 кгс·м, 18,1–26,0 фунт-фут)

Hyundai Palisade. Repair procedures

19.

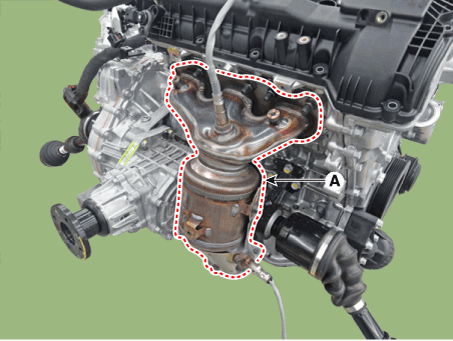

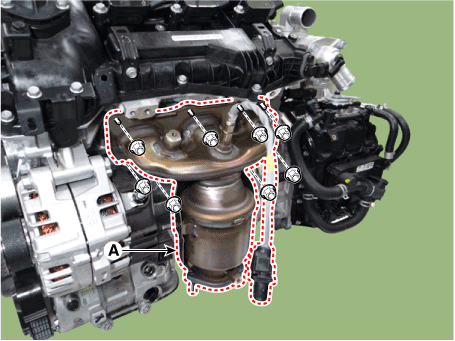

Снимите правый выпускной коллектор (А).

Момент затяжки :

49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,2–39,8 фунт-фут)

Hyundai Palisade. Repair procedures

20.

Установите в порядке, обратном снятию.

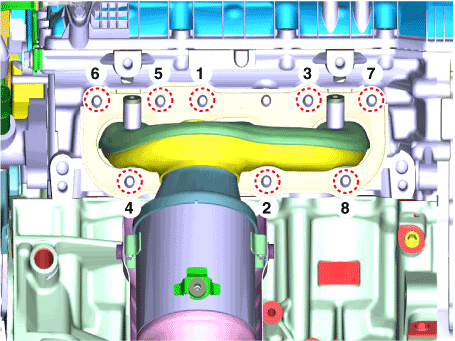

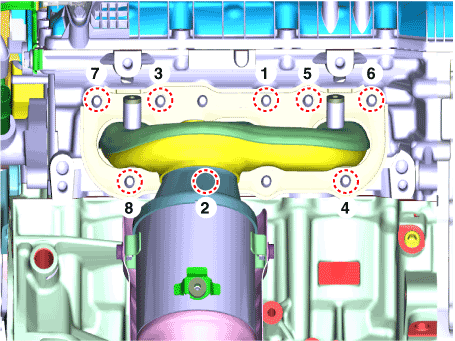

•	При установке выпускного коллектора затяните гайки предварительно затянуть, а затем полностью затянуть до указанного крутящий момент в показанной последовательности. [2WD] [полный привод]
