Hyundai Palisade: Предохранители / Панель моторного отсека Замена предохранителя

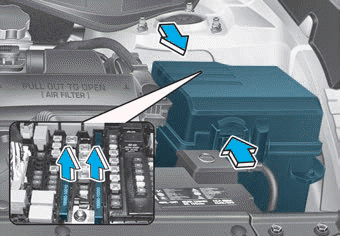

■ Ножевой предохранитель

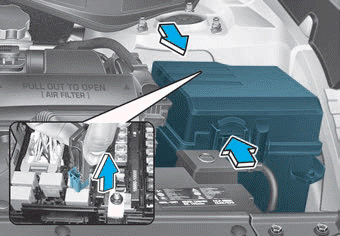

■ Патронный предохранитель
1. Выключите двигатель.
2. Выключите все остальные выключатели.
3. Снимите крышку панели предохранителей, нажав на кран и потянув вверх.
4. Проверить снятый предохранитель; заменять это если он взорван. Чтобы удалить или вставить предохранитель, используйте съемник предохранителя в блок предохранителей в моторном отсеке.
5. Вставьте новый предохранитель того же типа. рейтинг, и убедитесь, что он плотно прилегает в клипах. Если он сидит свободно, проконсультируйтесь у официального дилера HYUNDAI.
ОСТОРОЖНОСТЬ
После проверки блока предохранителей в моторный отсек надежно закройте блок предохранителей кожух внутри моторного отсека, пока не щелкнет.
Если блок предохранителей не закрыт правильно, вода может просачиваться в сторону, возможно, вызывает неисправность с электрической системой.

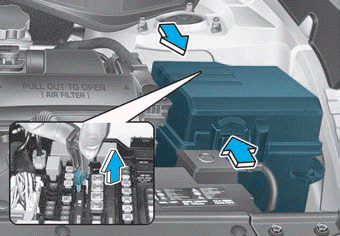

Мульти предохранитель
Если многоцелевой предохранитель перегорел, он должен быть удалено следующим образом:
1. Выключите двигатель.
2. Отсоедините отрицательную батарею кабель.
3. Снимите крышку панели предохранителей, нажав на язычок и потянув его вверх.
4. Снимите гайки, показанные на рисунке. выше.
5. Замените предохранитель на новый. того же рейтинга.
6. Переустановите в обратном порядке удаление.
Информация
Если многоцелевой предохранитель перегорел, обратитесь к официальный дилер HYUNDAI.
Предохранитель панели приборов
Замена
1. Выключите двигатель.
2. Выключите все остальные выключатели.
3. Откройте крышку панели предохранителей.
4. См. наклейку на внутренней стороне
крышку панели предохранителей, чтобы найти
подозрение на расположение предохранителя...
Панель предохранителей/реле Описание
Панель предохранителей панели приборов
Под крышкой блока предохранителей/реле вы
можно найти этикетку предохранителя/реле, описывающую
названия и номиналы предохранителей/реле.
Информация
Не все описания панели предохранителей в этом
руководство может быть применимо к вашему
транспортное средство; информация верна на
время печати...
