Hyundai Palisade: гидравлическая система / электронный масляный насос (EOP)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система автоматической коробки передач (A8LF1) / Гидравлическая система / Электронный масляный насос (EOP)

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

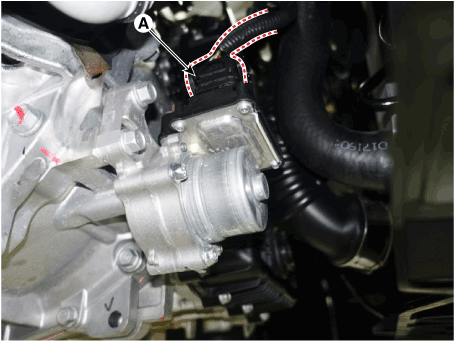

3.	Отсоедините разъем EOP (А).

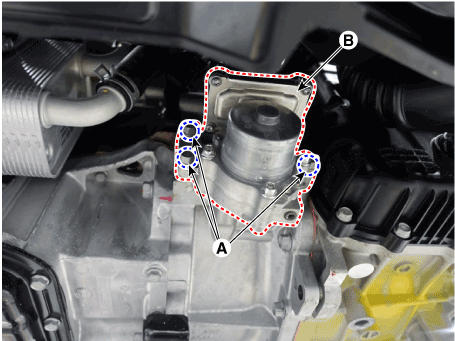

Снимите EOP (B) после удаления болтов (A).

Момент затяжки :

20,6–26,5 Н·м (2,1–2,7 кгс·м, 15,2–19,5 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж

Для установки выполните процедуру удаления в обратном порядке.

•	Существующие уплотнительные кольца необходимо заменить новыми. (Не используйте его повторно.)

•	Нанесите ATF на новое уплотнительное кольцо перед установкой EOP в коробку передач.

Проверьте уровень ATF после доливки жидкости в автоматическую коробку передач.

(См. Система автоматической трансмиссии — «Жидкость для автоматической трансмиссии (ATF)»).

•	После установки запустите двигатель и проверьте если есть какие-либо утечки из соединения EOP.
