Hyundai Palisade: Система стояночного тормоза / Описание и работа
Электронный стояночный тормоз (EPB) отличается от существующих парковочных систем
которые работали с педалью тормоза или рычажного типа. Система EPB посылает
сигнал на ЭБУ, когда водитель нажимает переключатель EPB. ЭБУ работает
привод EPB, состоящий из мотор-редукторов. Сила торможения вызвана тем, что происходит
когда мотор тянет трос, подключенный к тормозной системе.
ЭБУ EPB является одной из частей системы EPB. Он воспринимает сигнал
различные датчики системы, выполняет самодиагностику, управляет системой EPB с
логика.
Основная функция
|
1.
|
Статический режим торможения
Эксплуатация и отмена при остановке транспортного средства
|
(1)
|
Условия работы: потяните переключатель EPB независимо от
состояние нажатой педали тормоза. (Тянуть).
|
–
|
Скорость автомобиля <= 3 км/ч
|
|
|
(2)
|
Условие отмены: Нажмите переключатель EPB на зажигании.
включение и состояние нажатой педали тормоза. (Толкать).
|
|
|
2.
|
Функция динамического торможения
Функция динамического торможения (DBF): DBF — это функция торможения при
условиях вождения, он может управлять системой EPB и отключать ее при
состояние вождения автомобиля. Эта функция будет использоваться при иностранном
материалы попадают между педалью тормоза или тормозной гидравлической магистралью
нельзя оперировать.
|
(1)
|
Условия эксплуатации
Он работает только тогда, когда скорость автомобиля превышает 3 км/ч.
и переключатель EPB нажат.
|
|
(2)
|
Условие отмены: отменяется при вытягивании
переключатель EPB остановлен.
|
|
(3)
|
Принцип действия
|
–
|
Система ESP находится в нормальном состоянии: подаются запросы EPB.
давление тормоза в системе ESP.
|
|
–
|
Система ESP находится в ненормальном состоянии: EPB управляет парковкой
тормоз для снижения скорости.
|
|
|
(4)
|
Своеобразие
Антиблокировочная система срабатывает при блокировке колес. Стояночный фонарь
на панели загорается в случае экстренного торможения.
|
|
|
3.
|
Фиксация хода
Это функция повторного подключения для нормальной работы EPB после аварийной ситуации.
выпускать.
Операция
|
(1)
|
После аварийного размыкания, при первом включении EPB, крюк
соединяется с захватом в EPB с работающим стояночным тормозом
с максимальным натяжением кабеля.
|
|
(2)
|
Функция повторного подключения может быть выполнена с помощью GDS.
|
|
(3)
|
После 5-кратного тестирования на переподключение EPB не работает
в текущем цикле включения зажигания, когда EPB не подключается повторно
обычно.
|
|
|
4.
|
Постельный режим
Вы должны сделать «Приладку в процессе» для оптимизации начальной операции.
работоспособность EPB после замены колодок стояночного тормоза и заднего тормоза
диск.
Постельные принадлежности в процессе
|
(1)
|
Включите зажигание, запустите двигатель.
|
|
(2)
|
Нажать ножной тормоз 2 раза в течение 10 секунд и удерживать нажатым
после последнего применения.
|
|
(3)
|
Нажмите переключатель EPB 4 раза, а затем 3 раза отпустите.
в течение 10 секунд.
|
|
(4)
|
Накладки должны быть приработаны шестикратным динамическим торможением.
процедуры от 30-35 км/ч до полной остановки автомобиля. (Если автомобиль
скорость более 50 км/ч в режиме «постельное белье» автоматически
выпущенный.)
|
|
(5)
|
После каждого цикла торможения устанавливается период охлаждения накладок.
необходимо для предотвращения повреждения футеровки.
|
–
|
Охлаждение может осуществляться посредством привода
500 м дистанции после каждого цикла торможения без
применение EPB или путем остановки транспортного средства
в течение 1 минуты после каждого торможения.
|
|
|
|
5.
|
AVH (автоматическое удержание автомобиля)
AVH поддерживает состояние остановки транспортного средства с помощью гидравлического тормоза.
на остановке.
|
(1)
|
Условия эксплуатации
|
–
|
Закрытие водительской двери
|
|
–
|
Пристегивание ремня безопасности водителя
|
|
–
|
Переключение передач не P-диапазон
|
|
–
|
Идеальное состояние остановки при нажатии на педаль тормоза.
|
|
|
(2)
|
Функция AVH максимально удерживает состояние остановки автомобиля.
5 минут.
Клапан VDC сохраняет состояние остановки из-за перехвата масла
проход с нажатием на педаль тормоза.
|
|
(3)
|
Суммарное время работы AVH: Макс. 30 минут
|
|
(4)
|
Функция автоматического выпуска
Режим AVH отключается, когда водитель пытается завести автомобиль.
крутя педаль акселератора в диапазоне D/S/R.
|
|
(5)
|
Автоматически конвертировать AVH в EPB
AVH автоматически преобразует работу EPB, если любой из них удовлетворяет
условия ниже.
[Обычный случай преобразования]
|
–
|
В случае открытия двери водителя и отстегивания ремня безопасности водителя
в то же время
|
|
–
|
В случае открытия капота при рычаге переключения передач
это Д или С.
|
|
–
|
В случае открытия багажника при рычаге переключения передач
р
|
|
–
|
В случае более 5 минут времени работы АВХ
|
|
–
|
Остановка на склоне двадцать пять градусов
|
[Случай ненормального преобразования]
|
–
|
При обнаружении детального движения автомобиля.
|
|
–
|
При обнаружении неисправности гидравлической системы ESP.
|
|
|

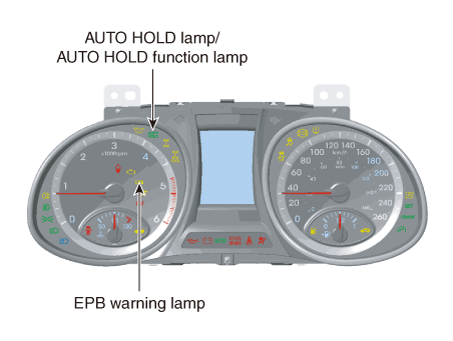

Сигнальная лампа
|
1.
|
сигнальная лампа EPB
Контрольная лампа EPB указывает на отключение и неисправность EPB.
Контрольная лампа EPB загорается под корпусом.
|
(1)
|
Контрольная лампа EPB загорается на 3 секунды после включения зажигания
включен. Если система EPB работает нормально, контрольная лампа EPB гаснет.
ВЫКЛЮЧЕННЫЙ
|
|
(2)
|
Если система EPB не работает должным образом, загорается сигнальная лампа EPB.
НА
|
|
(3)
|
В режиме диагностики загорается контрольная лампа EPB
|
|
|
2.
|
Лампа AUTO HOLD / функциональная лампа AUTO HOLD
|
(1)
|
ВКЛЮЧЕНИЕ АВТОМАТИЧЕСКОГО УДЕРЖАНИЯ
|
А.
|
Тормозная система работает автоматически, когда скорость автомобиля
равно "0", в случае парковки или ожидания на красный свет,
во время торможения (индикатор функции AUTO HOLD: зеленый)
|
|
Б.
|
Тормозная система отключается автоматически при нажатии
педаль акселератора. (индикатор AITO HOLD: белый)
|
|
|
(2)
|
Переключатель AUTO HOLD выключен: функция AUTO HOLD не работает.
|
|
