Hyundai Palisade: блок цилиндров / коленчатый вал

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Цилиндрический блок / Коленчатый вал

Процедуры ремонта

Разборка

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

•	Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

•	Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

•	Пометьте все провода и шланги, чтобы избежать неправильного соединения.

•	Осмотрите цепь ГРМ перед снятием головки блока цилиндров.

•	Поверните демпферный шкив коленчатого вала так, чтобы поршень №1 в верхней мертвой точке (ВМТ).

1.	Снимите двигатель в сборе с автомобиля. (См. Двигатель и трансмиссия в сборе — «Двигатель и трансмиссия в сборе»)

2.	Снимите коробку передач в сборе с двигателя в сборе. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

3.	Снимите ведущую пластину и переходную пластину. (См. Блок цилиндров — «Приводной диск»)

4.	Снимите корпус заднего масляного уплотнения. (См. Блок цилиндров — «Заднее сальник»)

5.	Установите двигатель в сборе на стенд двигателя для разборки.

6.	Снимите расширительный бачок. (См. Система впуска и выпуска — «Расширительный бак»)

7.	Снимите впускной коллектор. (См. Система впуска и выпуска — «Впускной коллектор»)

8.	Снимите выпускной коллектор. (См. Система впуска и выпуска — «Выпускной коллектор»)

9.	Снимите цепь привода ГРМ. (См. Система синхронизации - «Цепь синхронизации»)

10.	Снимите блок управления температурой воды. (См. Система охлаждения — «Узел управления температурой воды»)

11.	Снимите головку блока цилиндров в сборе. (См. раздел Головка цилиндра в сборе — «Головка цилиндра»)

12.	Снимите нижний масляный поддон и верхний масляный поддон. (См. Система смазки — «Масляный поддон»)

13.	Снимите масляный насос. (См. Система смазки — «Масляный насос»)

14.	Снимите корпус масляного фильтра. (См. Система смазки — «Корпус масляного фильтра»)

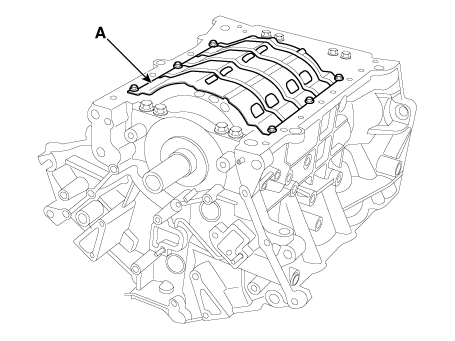

15.	Снимите перегородку (А).

16.	Проверьте осевой люфт шатуна. (См. Блок цилиндров — «Поршень и шатун»)

17.	Проверьте масляный зазор крышки шатуна. (См. Блок цилиндров — «Поршень и шатун»)

18.	Снимите поршень и шатун в сборе. (См. Блок цилиндров — «Поршень и шатун»)

19.	Снимите крышку коренного подшипника коленчатого вала и проверьте масляный зазор.

20.	Проверьте осевой люфт коленчатого вала.

21.

Снимите коленчатый вал. Поднимите коленчатый вал (А) из двигателя, осторожно, чтобы не повредить журналы.

Hyundai Palisade. Repair procedures

•	Расположите коренные и упорные подшипники в правильный заказ.

осмотр

Проверьте масляный зазор подшипника коленчатого вала.

(1)	Чтобы проверить масляный зазор между коренным подшипником и шейкой, снимите коренной крышки подшипников и половинки подшипников.

(2)	Очистите каждую коренную шейку и половину подшипника чистой салфеткой.

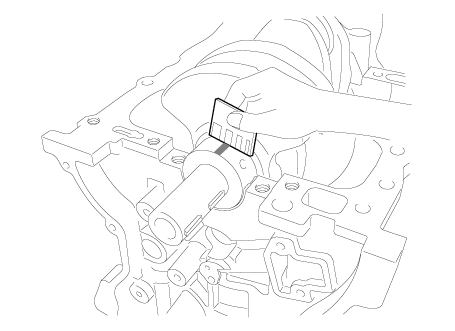

(3)	Поместите одну полоску пластиджа на каждую основную шейку.

(4)

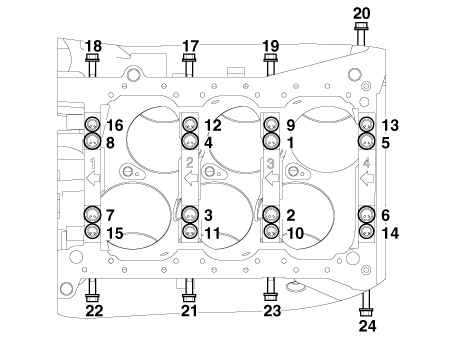

Установите на место подшипники и крышки и затяните болты.

Момент затяжки :

№1 - 8: 49,0 Н·м (5,0 кгс·м, 36,2 фунт-фут) + 90°

№9 - 16: 19,6 Н·м (2,0 кгс·м, 14,5 фунт-фут) + 120°

№17 - 24 : 29,4 - 31,4 Н.м (3,0 - 3,2 кгс.м, 21,7 - 23,1 фунт-фут)

Hyundai Palisade. Repair procedures

•

Всегда используйте новые болты крышек коренных подшипников коленчатого вала. Болты крышек коренных подшипников коленчатого вала имеют предел текучести болты, рассчитанные на постоянное удлинение за пределы состояние упругости при закручивании, поэтому, если болты удаляются и используются повторно, это может привести к болты ломаются или не держат зажим сила.

•	Не проворачивайте коленчатый вал.

(5)

Снова снимите крышку и подшипник и измерьте самую широкую часть. из пластиджа.

Стандартный масляный зазор:

0,023–0,041 мм (0,0009–0,0016 дюйма)

Hyundai Palisade. Repair procedures

(6)

Если пластигаж слишком широкий или слишком узкий, снимите верхнюю половину подшипника, установите новый подшипник в сборе с та же цветовая метка (выберите цвет, как показано в следующем столбце), и перепроверьте зазор.

•	Не шлифуйте, не прокладывайте и не царапайте подшипники или колпачки для регулировки зазора.

(7)

Если пластидж показывает, что зазор по-прежнему неправильный, попробуйте следующий больший или меньший подшипник (цвет, указанный выше или ниже этого) и снова проверьте зазор.

•	Если надлежащий зазор не может быть получен путем используя подходящие подшипники большего или меньшего размера, замени коленвал и начни сначала.

•	Если следы неразборчивы из-за скопление грязи и пыли, очистить растворителем или моющее средство вместо того, чтобы тереть проволокой щетка или скребок.

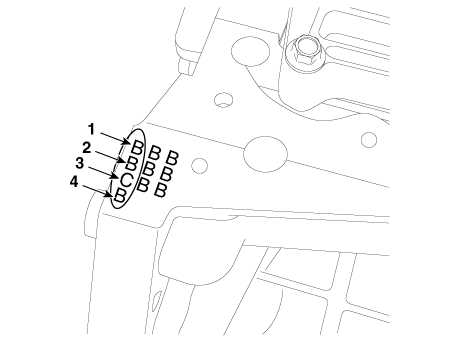

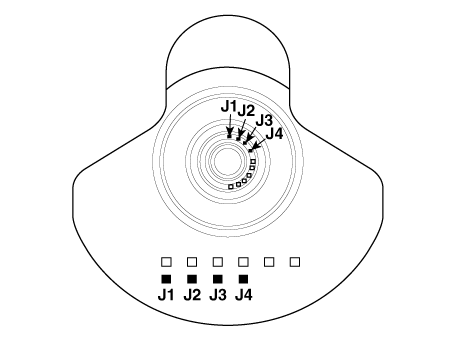

Расположение метки отверстия коленчатого вала

Буквы проштампованы на блоке как знак размера каждого из 4 отверстий коренной шейки.

Используйте их, а цифры или планку, выбитые на кривошипе (метки для размера коренной шейки), чтобы правильно выбрать подшипники.

Hyundai Palisade. Repair procedures

Идентификация блока цилиндров

Сорт	Отметка	Внутренний диаметр
а	А	73.500 - 73.506 мм (2,8937–2,8939 дюйма)
б	Б	73,506 - 73,512 мм (2,8939–2,8942 дюйма)
с	С	73,512 - 73,518 мм (2,8942–2,8944 дюйма)

Расположение метки на шейке коленчатого вала

Идентификация коленчатого вала

Hyundai Palisade. Repair procedures

Идентификация коленчатого вала

Сорт	Отметка	Внешний диаметр журнала
я	1 или А	68,954 - 68,960 мм (2,7147–2,7150 дюйма)
II	2 или Б	68,948 - 68,954 мм (2,7145–2,7147 дюйма)
III	3 или С	68,942 - 68,948 мм (2,7142–2,7145 дюйма)

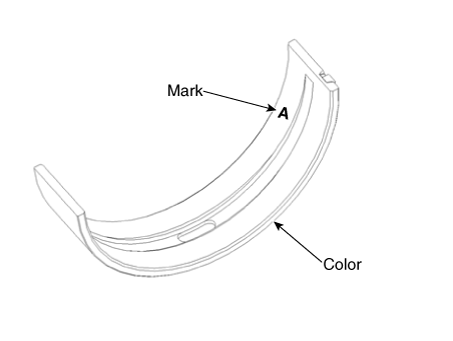

Место идентификационной маркировки (подшипник коленчатого вала)

Hyundai Palisade. Repair procedures

Идентификация подшипника коленчатого вала

Сорт	Отметка	Толщина подшипника
Е	Синий	2,276–2,279 мм (0,0896–0,0897 дюйма)
Д	Черный	2,273–2,276 мм (0,0895–0,0896 дюйма)
С	Красный	2,270–2,273 мм (0,0894–0,0895 дюйма)
Б	Зеленый	2,267–2,270 мм (0,0893–0,0894 дюйма)
А	Желтый	2,264–2,267 мм (0,0891–0,0893 дюйма)

Выбор

		Идентификационная маркировка отверстия коленчатого вала
		а (А)	б (Б)	в (С)
Маркировка коленчатого вала	1 или А	А (Желтый)	Б (Зеленый)	С (Красный)
	2 или Б	Б (Зеленый)	С (Красный)	Д (черный)
	3 или С	С (Красный)	Д (черный)	Е (Синий)

Проверьте осевой люфт коленчатого вала.

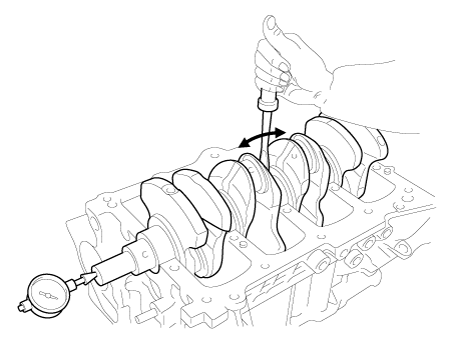

Используя циферблатный индикатор, измерьте осевой зазор, поддевая коленчатый вал вперед-назад с помощью отвертки.

Стандартная концовка:

0,10–0,28 мм (0,0039–0,0110 дюйма)

Hyundai Palisade. Repair procedures

Если осевой люфт больше максимального, замените упорные подшипники. как набор.

Толщина упорного подшипника:

2,41–2,45 мм (0,0949–0,0964 дюйма)

Осмотрите коренные шейки и шатунные шейки

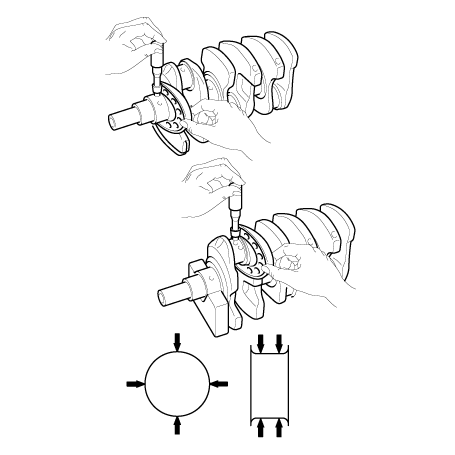

С помощью микрометра измерьте диаметр каждой коренной шейки и кривошипа. приколоть.

Диаметр основной шейки:

68,942–68,960 мм (2,7142–2,7149 дюйма)

Диаметр шатунной шейки:

54,954–54,972 мм (2,1635–2,1642 дюйма)

Hyundai Palisade. Repair procedures

Сборка

•	Тщательно очистите все детали, подлежащие сборке.

•	Перед установкой деталей смажьте все скользящие детали свежим моторным маслом. и вращающиеся поверхности.

•	Замените все прокладки, уплотнительные кольца и сальники новыми деталями.

Установите коренные подшипники.

•	На верхних подшипниках имеются масляные канавки или масляные отверстия. тогда как на нижних подшипниках его нет.

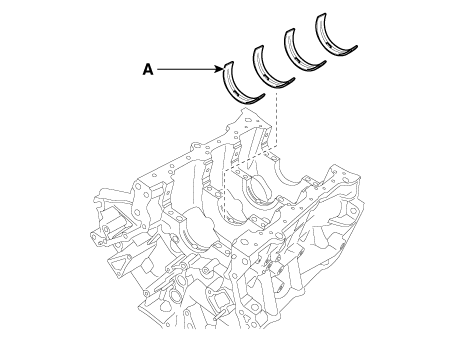

(1)	Совместите захват подшипника с канавкой захвата цилиндра. блок и вставьте 4 верхних подшипника (A).

(2)	Совместите захват подшипника с канавкой захвата коренного подшипника. крышку и вставьте 4 нижних подшипника.

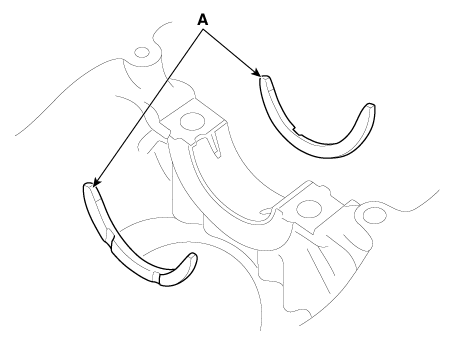

2.	Установите упорные подшипники. Установите 2 упорных подшипника (A) под шейку № 3 блок цилиндров масляными канавками наружу.

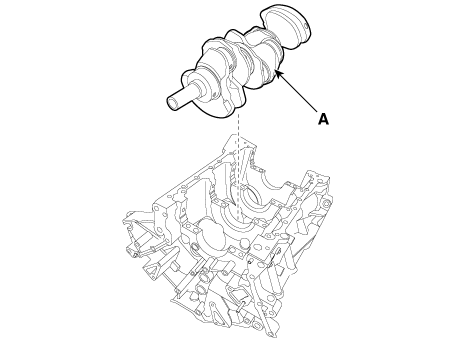

3.	Установите коленчатый вал (А) на блок цилиндров.

4.	Установите крышки коренных подшипников на блок цилиндров.

Установите болты крышек коренных подшипников.

(1)

Установите и равномерно затяните болты крышек подшипников в несколько проходит в указанной последовательности.

Момент затяжки

Болт крышки коренного подшипника

№1 - 8: 49,0 Н·м (5,0 кгс·м, 36,2 фунт-фут) + 90°

№9 - 16: 19,6 Н·м (2,0 кгс·м, 14,5 фунт-фут) + 120°

№17 - 24 : 29,4 - 31,4 Н.м (3,0 - 3,2 кгс.м, 21,7 - 23,1 фунт-фут)

Hyundai Palisade. Repair procedures

•

•	Если какой-либо из болтов крышки подшипника сломан или деформирован, замените его.

(2)	Убедитесь, что коленчатый вал вращается плавно.

6.	Проверьте осевой люфт коленчатого вала.

7.	Установите поршень и шатун в сборе. (См. Блок цилиндров — «Поршень и шатун»)

Установите перегородку.

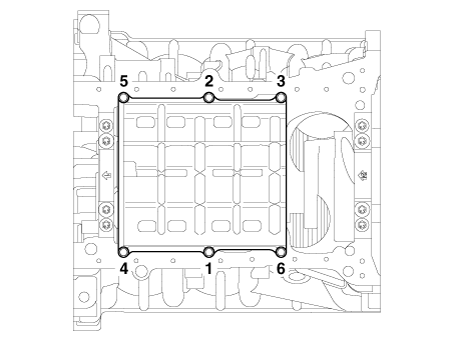

Установите и равномерно затяните болты перегородки в несколько проходов. в показанной последовательности.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Соберите остальные детали в порядке, обратном разборке.

После замены коленчатого вала на новый выберите правильный шатунный подшипник по метке на шатунной шейке коленчатый вал.

•	Выбор подшипника шатуна (См. Блок цилиндров — «Поршень и шатун»)
