Hyundai Palisade: Электрооборудование сиденья / Расположение узлов и компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Компоненты и расположение компонентов

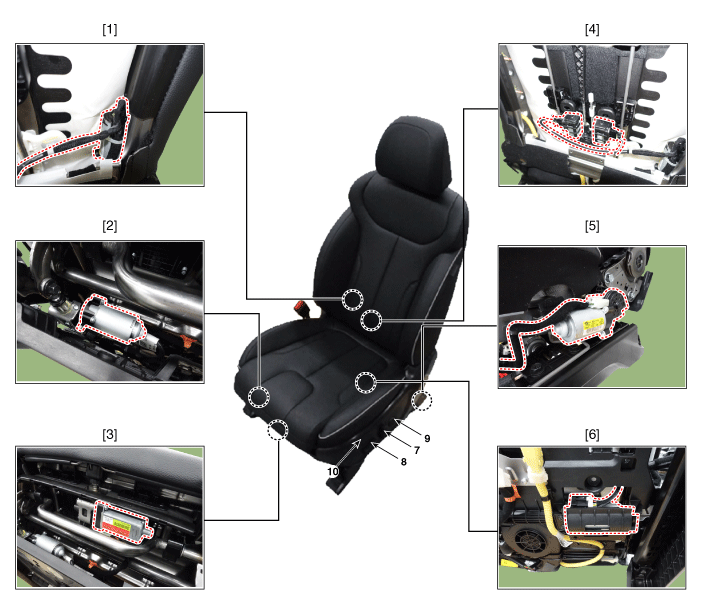

Расположение компонента

Hyundai Palisade. Components and components location

1. Задний двигатель
2. Двигатель передней высоты
3. Двигатель выдвижения подушки
4. Двигатель поддержки пиломатериалов
5. Двигатель задней высоты

6. Скользящий двигатель
7. Ползунковый переключатель
8. Переключатель спинки
9. Переключатель поддержки пиломатериала
10. Переключатель выдвижения подушки

Сиденье электрическое

Мотор сиденья с электроприводом

Процедуры ремонта осмотр Мотор сиденья с электроприводом 1. Отсоедините разъемы для каждого двигателя. (См. Кузов — «Переднее сиденье в сборе») A : Двигатель слайдера B : Двигатель задней высоты C : Двигатель передней высоты D : Двигатель поддержки пиломатериала (вертикальный) E : Двигатель поддержки пиломатериала (горизонтальный) F : двигатель с обратной спинкой G : Двигатель выдвижения подушки 2...
