Hyundai Palisade: Аудио / Антенна

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Антенна

Компоненты и расположение компонентов

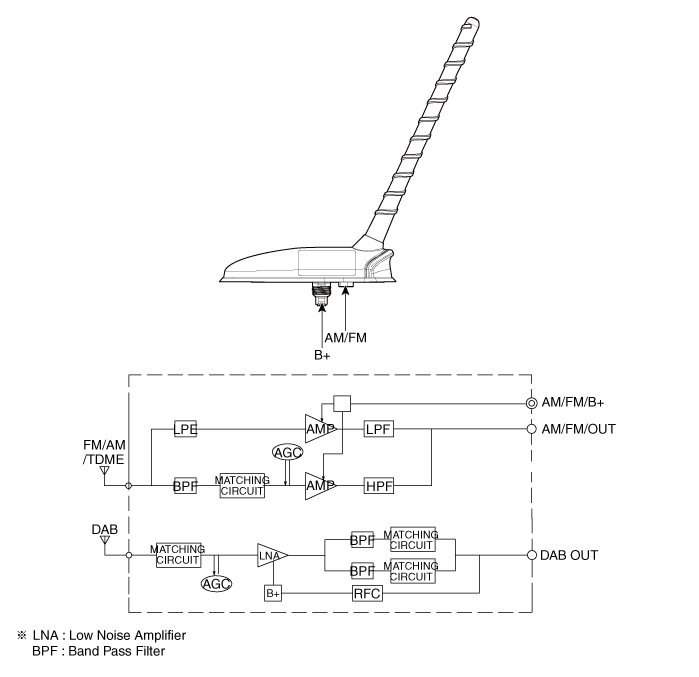

Компоненты

Hyundai Palisade. Components and components location

Процедуры ремонта

Удаление

1.	Снимите обивку крыши в сборе. (См. Кузов — «Обшивка крыши в сборе»)

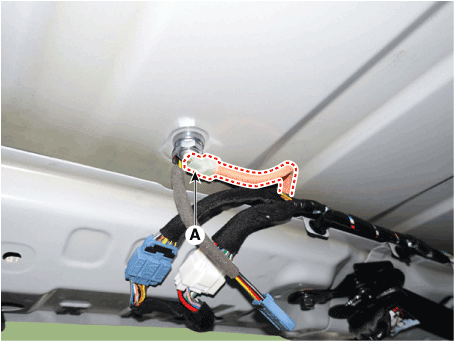

2.	Отсоедините разъем антенны (А).

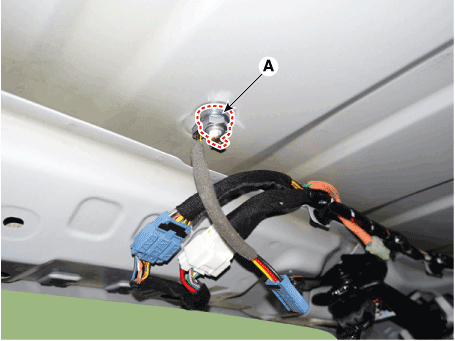

3.	Ослабьте крепежную гайку (А) и снимите антенну на крыше.

Монтаж

1.	Подсоедините разъемы антенны на крыше и установите антенну на крыше.

Установите обивку крыши в сборе.

•	Убедитесь, что кабели и разъемы подключены правильно.

•	Проверьте аудиосистему.
