Hyundai Palisade: модуль подушки безопасности / утилизация модуля подушки безопасности
Описание и работа
|
Утилизация подушки безопасности
|
Когда вы утилизируете автомобиль, оборудованный подушкой безопасности, вы должны сначала развернуть ее.
Когда вы развертываете подушку безопасности, вам нужно, чтобы квалифицированный механик выполнял эту работу.
Использованную подушку безопасности нельзя переустанавливать в другой автомобиль для повторного использования.
|
•
|
При развертывании взрыв создаст громкий шум, поэтому
Вы должны делать это в надлежащем месте, чтобы не мешать другим.
|
|
•
|
При срабатывании подушки безопасности используйте специально предназначенный инструмент и
выберите место, где нет электрических помех.
|
|
•
|
При работе со средством срабатывания подушки безопасности вы должны быть не менее
5 метров от подушки безопасности.
|
|
•
|
При срабатывании подушка безопасности сильно нагревается. Так что ждите
в течение 30 минут или около того, прежде чем прикасаться к нему.
|
|
•
|
Обязательно используйте перчатки и защитные очки при работе с
сработавшая подушка безопасности.
|
|
•
|
Не распыляйте воду на сработавшую подушку безопасности.
|
|
•
|
Всегда мойте руки после завершения работ по развертыванию.
|
|
Развертывание подушек безопасности в автомобиле
|
1.
|
Выключите зажигание и отсоедините отрицательный кабель аккумуляторной батареи.
и подождите не менее трех минут.
|
|
2.
|
Убедитесь, что каждая подушка безопасности или боковая подушка безопасности надежно закреплены.
|
|
3.
|
Убедитесь, что специальный инструмент работает правильно, следуя
процедура проверки.
|
(1)
|
Отсоедините 2Р разъем между подушкой безопасности и жгутом проводов.
|
|
(2)
|
Установите SST
|
•
|
Для подушки безопасности водителя отделите 2-контактный разъем
из него и подключите адаптер развертывания для повторного подключения
это на руле.
|
|
|
|
4.
|
Расположите инструмент срабатывания подушки безопасности на расстоянии не менее 5 метров.
из подушки безопасности.
|
|
5.
|

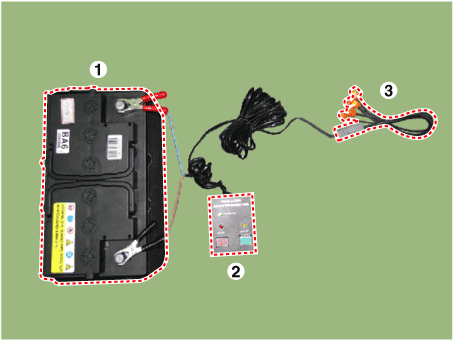

После подключения адаптера развертывания к инструменту развертывания (0957A-34100A),
подключите его к внешней батарее для развертывания.
|
(2)
|
Средство развертывания (0957A-34100A)
|
|
(3)
|
Адаптер развертывания
|
–
|
DAB, PAB, CAB, BPT (0957A-AL140)
|
|
|
|
6.
|

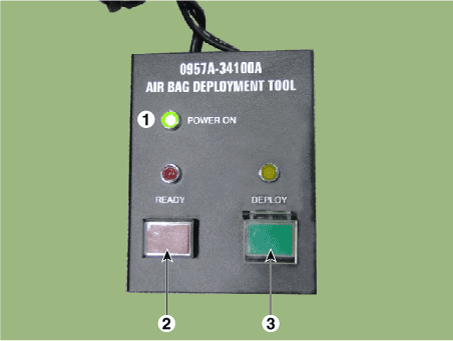

Включите инструмент развертывания, чтобы продолжить развертывание.
|
(1)
|
Если батарея подключена, индикатор POWER ON (1) будет гореть.
на.
|
|
(2)
|
Нажмите и удерживайте READY (2), пока он не загорится, а затем нажмите DEPLOY.
(3) для развертывания подушки безопасности.
|
•
|
При срабатывании подушка безопасности издает громкий
шум, и вы можете видеть, как он внезапно расширяется и
медленно сокращаться.
|
|
|
|
|
7.
|

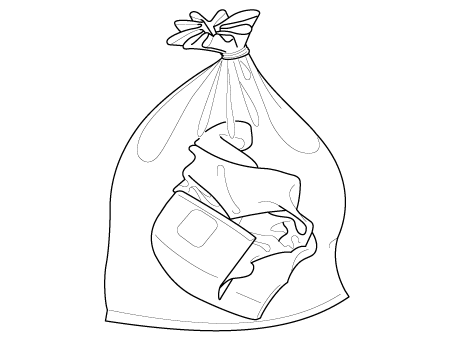

Утилизируйте подушку безопасности целиком. Никакие детали не могут быть использованы повторно. Поместите это в
прочный пластиковый пакет и надежно закройте его.
|
Развертывание подушки безопасности вне автомобиля
В случае, если подушка безопасности отделена от списанного автомобиля, или при обнаружении дефектов
или повреждения на нем, вы должны развернуть его следующим образом:
|
1.
|
Положите модуль срабатывания подушки безопасности лицевой стороной вверх на ровную поверхность вне помещения.
|
•
|
Если бы модуль срабатывания подушки безопасности был направлен вниз,
подушка безопасности выскочит и нанесет ущерб окружающим людям
это.
|
|
|
|
2.
|
Подготовьтесь к срабатыванию подушки безопасности следующим образом:
|
(1)
|
Отсоедините 2-контактный разъем подушки безопасности от автомобиля.
|
|
(2)
|
Подключите адаптер развертывания.
|
•
|
Для подушки безопасности водителя отделите 2-контактный разъем
из него и подключите адаптер развертывания для повторного подключения
это на руле.
|
|
|
|
3.
|
Расположите инструмент срабатывания подушки безопасности на расстоянии не менее 5 метров.
из подушки безопасности.
|
|
4.
|
После подключения адаптера развертывания (0957A-AL140, 0957A-AL150, 0957A-3T200)
с помощью инструмента развертывания (0957A-34100A), подключите его к внешнему
аккумулятор (12В) для развертывания.
|
(2)
|
Срабатывание подушки безопасности (0957A-34100A)
|
|
(3)
|
Адаптер развертывания
|
–
|
DAB, PAB, CAB, BPT (0957A-AL140)
|
|
•
|
При развертывании EFD сломанные детали взрываются
и разбросаны.
|
|
•
|
EFD (аварийное застегивающее устройство) должно быть установлено
в свалке 5 шин, чтобы избежать взрыва
части.
|
|
•
|
Технические специалисты должны носить защитные очки и
чрезвычайно будьте осторожны взорванных сломанных частей.
|
|
|
|
|
5.
|
Включите инструмент развертывания, чтобы продолжить развертывание.
|
(1)
|
Если батарея подключена, индикатор POWER ON (1) будет гореть.
на.
|
|
(2)
|
Нажмите и удерживайте READY (2), пока он не загорится, а затем нажмите DEPLOY.
(3) для развертывания подушки безопасности.
|
|
|
6.
|
Утилизируйте подушку безопасности целиком. Никакие детали не могут быть использованы повторно. Поместите это в
прочный пластиковый пакет и надежно закройте его.
|
Утилизация поврежденной подушки безопасности (не сработавшая подушка безопасности)
|
1.
|
Выключите зажигание и отсоедините отрицательный кабель аккумуляторной батареи.
и подождите не менее трех минут.
|
|
2.
|
Если в автомобиле установлены подушки безопасности, выполните процедуру снятия поврежденных
воздушная подушка.
|
|
3.
|
Если снятые детали имеют подводящий провод, сделайте короткое замыкание, скрутив
вместе два провода газогенератора подушки безопасности.
|
|
4.
|
Упакуйте подушку безопасности точно так же, как новую замену.
часть входит.
|
|
5.
|
Отметьте снаружи коробки «ПОВРЕЖДЕННАЯ ПОДУШКА БЕЗОПАСНОСТИ, НЕ СРАБОТАНА», чтобы она работала.
не путайте с запасом запчастей.
|
Компоненты и расположение компонентов
Компоненты
1. Шторка безопасности (CAB)
Процедуры ремонта
Удаление
1...
