Hyundai Kona: система контроля давления в шинах / устранение неполадок

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система подвески (без ECS) / Система контроля давления в шинах / Поиск неисправностей

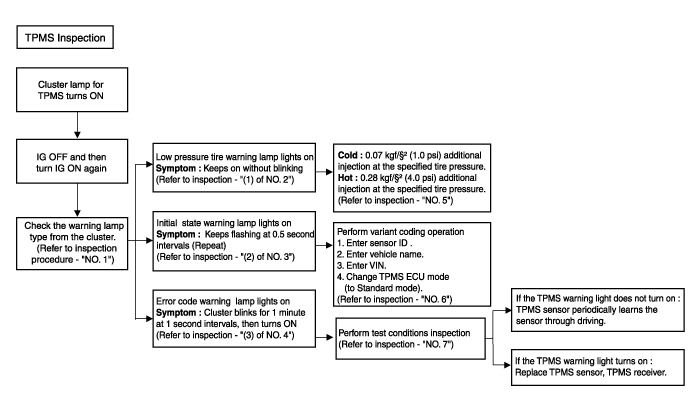

Метод проверки TPMS

осмотр
•
Найдите контрольный номер, обратившись к таблице выше.
•
Следующее содержание не имеет отношения к процедуре проверки.
1.
Типы сигнальных ламп
•
Горит не мигая : Контрольная лампа низкого давления в шинах
•
Постоянно мигает с интервалом в 0,5 секунды : Предупреждение о начальном состоянии лампа
•
Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем ВКЛ : Лампа предупреждения о коде ошибки
•
Выключите его, а затем снова включите, чтобы проверить тип сигнальной лампы.
2.
(1) Проверьте состояние контрольной лампы.
•
Проверьте состояние контрольной лампы автомобиля.
•
Проверьте, не вызвано ли состояние контрольной лампы низким давлением в шинах.

Симптом: Горит, не мигая.
3.
(2) Проверьте состояние контрольной лампы.
•
Проверьте состояние контрольной лампы автомобиля.
•
Проверьте, не вызвано ли состояние контрольной лампы исходным состоянием. (исходный режим) приемника TPMS.

Симптом: постоянно мигает с интервалом в 0,5 секунды.
4.
(3) Проверьте состояние контрольной лампы.
•
Проверьте состояние контрольной лампы автомобиля.
•
Проверьте, не вызвано ли состояние контрольной лампы кодом ошибки (TPMS). неисправность приемника и датчика TPMS).
Симптом: Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем включается.
5.
Контрольная лампа низкого давления в шинах
Холодный: автомобиль останавливается более 60 минут после остановки.
→ 0,07 кгс/см² (1,0 фунт/кв. дюйм) дополнительный впрыск в указанную шину давление.
Горячее: Транспортное средство
→ 0,28 кгс/см² (4,0 фунта на кв. дюйм) дополнительный впрыск в указанную шину давление.
Если контрольная лампа не гаснет после инъекции в шину давления, отключите КДС/ГДС и проедьте не более 1 км при 25 км/ч.
6.
Осмотрите контрольную лампу исходного состояния
А.
сигнальная лампа TPMS
(1) Проверьте состояние контрольной лампы TPMS.
(2) Постоянно мигает с интервалом в 0,5 секунды. -> Исходное состояние сигнальная лампа
Выключите его, а затем снова включите, чтобы проверить тип контрольной лампы.
Б.
Что нужно проверить в случае мигания контрольной лампы
(1) Введите идентификатор датчика.
(См. Приемник TPMS — «Процедуры ремонта»)
(2) Введите название автомобиля.
(См. Приемник TPMS — «Процедуры ремонта»)
(3) Введите VIN-код.
(См. Приемник TPMS — «Процедуры ремонта»)
(4) Измените режим ЭБУ TPMS (на стандартный режим).
7.
Контрольный список DTC для проверки производительности.
код неисправности
Симптом
C112100
Низкое напряжение батареи переднего левого датчика
C112200
Низкое напряжение батареи переднего правого датчика
C112300
Низкое напряжение батареи заднего левого датчика
C112400
Низкое напряжение батареи заднего правого датчика
C112600
Низкое напряжение батареи ЭБУ TPMS
C112700
Напряжение батареи ЭБУ TPMS высокое
C121200
Датчик скорости автомобиля
C131200
Отказ радиочастотного канала переднего левого датчика
C131300
Отказ радиочастотного канала переднего правого датчика
C131400
Отказ радиочастотного канала заднего левого датчика
C131500
Отказ радиочастотного канала заднего правого датчика
C132200
Передний левый датчик перегрева
C132300
Передний правый датчик перегрева
C132400
Задний левый датчик перегрева
C132500
Задний правый датчик перегрева
C133200
Неисправность переднего левого датчика
C133300
Неисправность переднего правого датчика
C133400
Неисправность заднего левого датчика
C133500
Неисправность заднего правого датчика
C161100
CAN Тайм-аут EMS
C166200
Сбой автоматического обучения

•
Обязательно проверьте DTC.
(См. руководство по коду неисправности «Контроль давления в шинах»)
•
Если контрольная лампа TPMS не загорается: Датчик TPMS периодически учит датчик через вождение.
•
Если загорается контрольная лампа TPMS: Замените датчик TPMS. и приемник TPMS.
